Great Plains 3S-4010HD Operator Manual - Инструкция (Страница 72)

196-522M-RUS 03/28/2012
.
3S-4010HD и 3S-4010HDF
GreatPlainsManufacturing, Inc.
68
Выравнивание секций
Чтобы проверить и настроить выравнивание
секций:
6. Разложите сеялку, см. раздел
"Раскладывание" на странице 22, и подложить
блоки под копирующие колеса боковых секций.
Протяните сеялку вперед на блоки, чтобы рамы
качнулись назад. Тяните вперед, пока
стопорные болты не будут плотно прилегать к
рабочим брусьям.
См. рисунок 79
7. Проверить надлежащее совмещение, натянув
веревку по задней стороне сеялки в
направлении наружных концов боковых
секций. Измерение проводить по задней
поверхности бруса для навешивания рабочих
органов, поддерживающего высевающие
секции.
Для надлежащего выравнивания наружные
концы боковых секций (размер ) должны
быть на 0-1/4 дюйма (0-6,4 мм) впереди
внутренних концов (размер ).
См. рисунок 80
8. Для выравнивания секций укоротите или
удлинить стопорные болты, благодаря чему
изменяется точка контакта с брусом для
навешивания рабочих органов.
Отрегулируйте стопорные болты , вкручивая
или выкручивая их , чтобы размер  был на 0 -
1/4 дюйма больше, чем размер .
Неправильная регулировка цилиндров
складывания может быть причиной сложностей
с опорными колесами, так как они не позволяют
блокам кронштейнов копирующих колес
свободно вращаться.

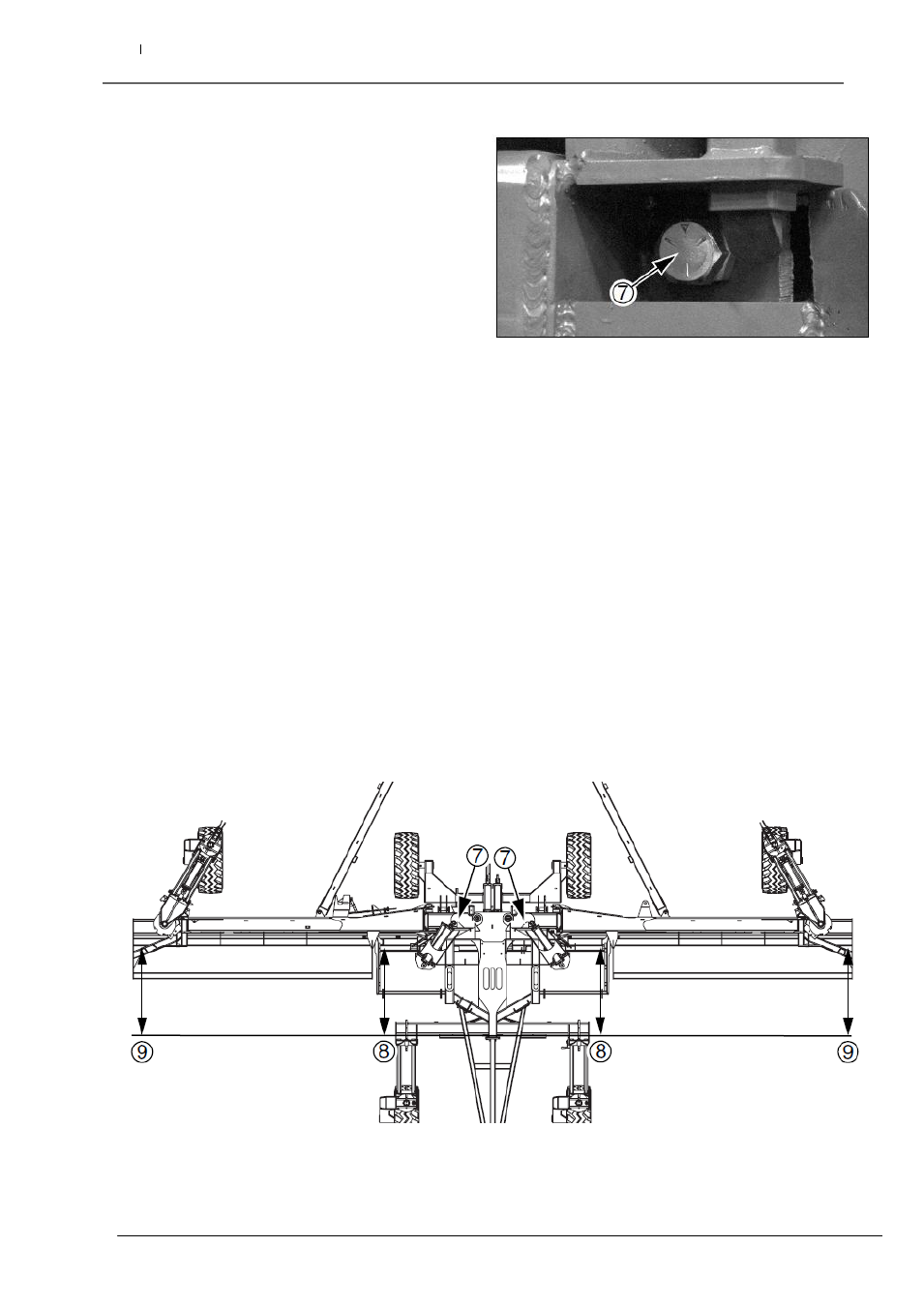

Рисунок 79
Стопорный болт
Примечание: Если у вас трудности с
выравниванием какой-либо секции, может
быть, необходимо отрегулировать
цилиндры складывания, см. раздел
"Регулировка цилиндров складывания"
на странице 65. регулировка не должна
быть чрезмерной, в противном случае
могут возникнуть проблемы с фиксацией
при складывании.
Примечание: Выравнивание секций, цилиндров
складывания и распорных шайб дышла
тесно связаны между собой, может
понадобиться их общая регулировка.
Отрегулируйте цилиндры складывания,
чтобы обеспечить полный угол движения
боковых секций 90 градусов для фиксации
боковых секций и их раскладывания для
регулировки уровня секций. Затем
отрегулируйте шайбы дышла, чтобы
сделать зазор как можно меньшим для
транспортного положения, но чтобы они
при этом не мешали правильной
фиксации.
Рисунок 80
Регулировка уровня секций
