Исходные настройки
Эти действия необходимо выполнить перед первым вводом в эксплуатацию, но не обязательно их
выполняет дилер.
Установка модуля переключателя сцепления в кабине
28096

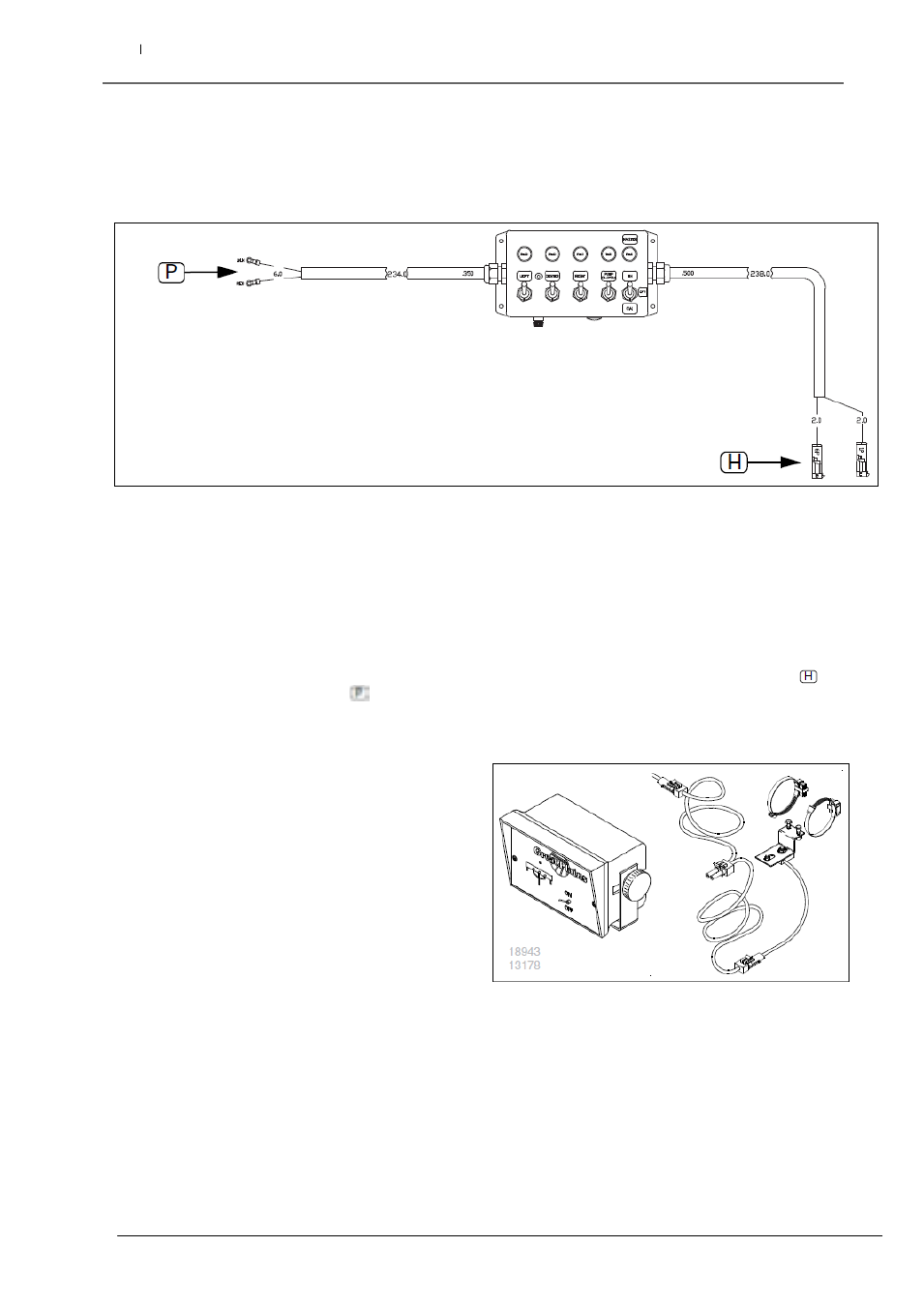

Рисунок 105
Кабельная разводка модуля переключателя в кабине
См. рисунок 105 (размеры в дюймах)
1. Выберите в кабине трактора место, где
модуль не затрудняет обзор, а
переключателями можно безопасно
оперировать во время посева.
2.
Проложите силовые кабели
к источнику
тока +12В пост.тока, для подачи питания
12.6A (3S) или 8.4A (2S).
Цветовые коды: красный+, черный-.
Монитор контроля вращения вала
Если для сеялки было заказано 3-канальный
монитор контроля вращения вала (страница 83),
оно не установлено на заводе-изготовителе.
Обратитесь к руководству по установке, которое
всходит в комплект поставки устройства контроля
вала.
Допустимо прямое соединение с батареей;
модуль контроллера имеет собственный главный
выключатель (мастер) и плавкий предохранитель.
3. При помощи кабельной стяжки зафиксируйте
силовой провод.
4. Проложите жгут кабелей контроллера
к
сцепному устройству трактора.
При помощи 2 кабельных стяжек
зафиксируйте провод к сцепке.
