Техническое обслуживание и смазка
Выравнивание передаточного вала
См. рисунок 81
После правильного выравнивания боковых секций
необходимо соответствующим образом
выровняйте передаточные валы привода боковых
секций, чтобы две пары кулачков полностью
входили в зацепление и были концентрическими.
Шестигранные приводные валы
7
/
8
дюйма , на
которых находятся муфты, не должны
соприкасаться (зазор ), если боковые секции
правильно выровнены и разложены до упора.
1. Подложите блоки 4x4 дюйма (10x10 см) или
похожего размера перед опорными колесами
боковых секций и потяните сеялку вперед или
толкайте назад рамы боковых секций, пока
рабочие брусья не будут плотно прилегать к
стопорным болтам рабочего бруса на
центральной раме.
См. рисунок 82
2. Для выравнивания кулачков муфты в
вертикальном направлении отпустите два
болта 1/2 дюйма на передней стороне
регулировочной плиты. Сдвиньте плиту вверх
или вниз в нужном направлении. Затяните
винты.
3. Для выравнивания кулачков муфты в
горизонтальном направлении и для
обеспечения полного контакта отпустите два
болта ½ дюйма на верхней стороне
регулировочной плиты. Сдвиньте крепление
влево, вправо, вперед или назад, как нужно для
правильного совмещения и зазора кулачков.
Затяните винты.
Примечание: Между двумя шестиугольными
валами
7
/
8
дюйма должен быть зазор
1/8 дюйма (3.2 мм) , когда кулачки
полностью соприкасаются.

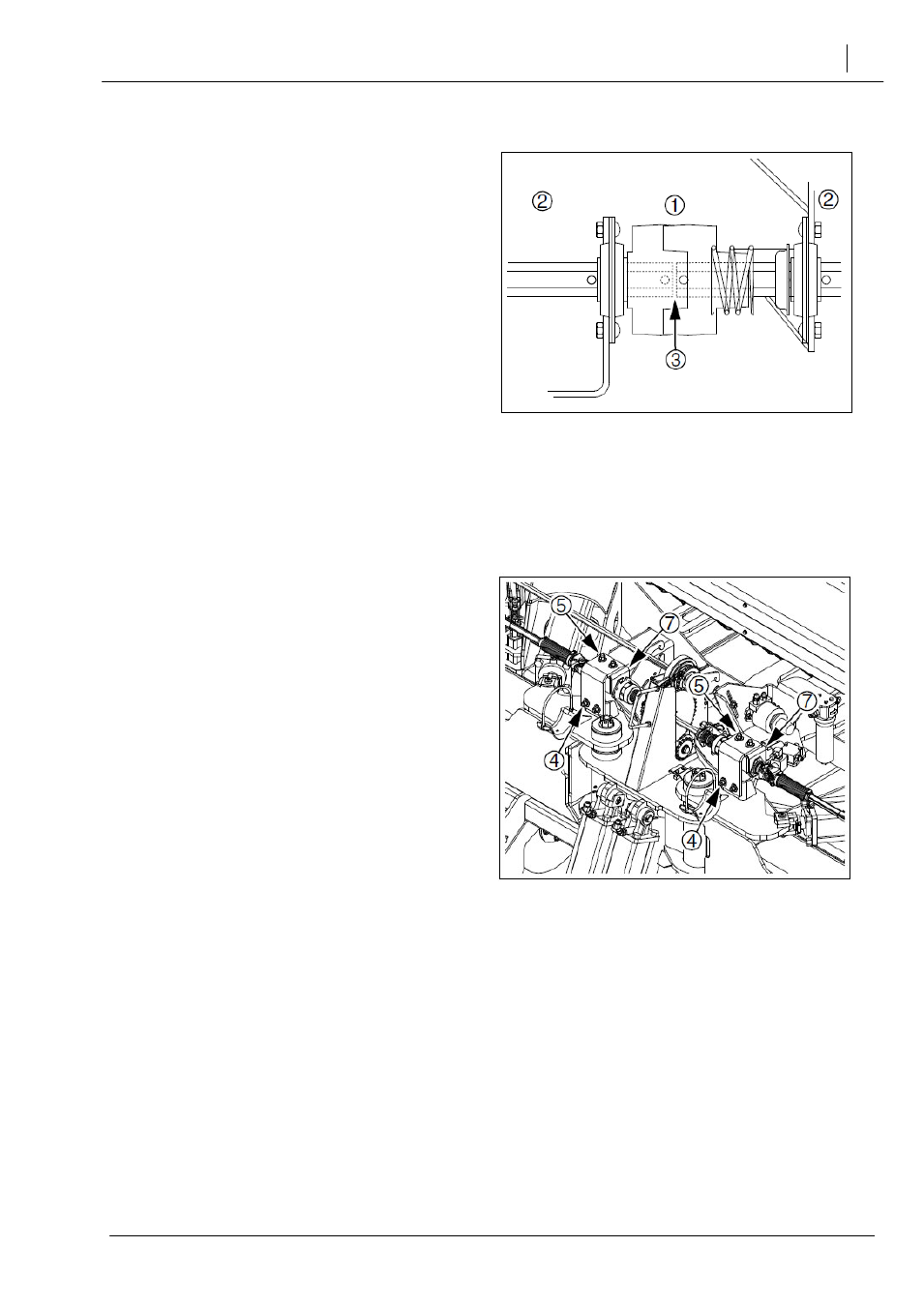

Рисунок 81
Кулачковые муфты передаточного привода
Рисунок 82
Кулачковые муфты передаточного привода
