111
03/28/2012
196-522M-RUS
Great Plains Manufacturing, Inc.
Приложение В – Исходные настройки
122-278S Установка скребка
Опциональные твердосплавные скребки не
устанавливаются на заводе-изготовителе.
Начните с высевающей секции 1 (самая левая
высевающая секция).
Примечание: Если также установлен уплотнитель
семян Keeton, см. подробности сборки в
Каталоге запчастей.
Примечание: Этот скребок несовместим с Seed-
Lok.
См. рисунок 110 и рисунок 111
1. Снимите один или оба дисковых ножа
сошника, чтобы получить доступ к креплению
. Заметьте положение втулок и распорных
шайб для последующей правильной сборки
(страница 51).
2. Отберите по одной детали:
802-024C HHCS 3/8-16X3 GR5
129BXT824 скоба для уплотнителя 890-
929C
122-177D 10HD25 внутренняя монтажная
трубка скребка
Вставьте болт
сзади через самое нижнее
отверстие скобы
. Наденьте трубку
на
болт.
3. Отберите одну деталь комплекта скребка:
890-928C 25 серийный внутренний
скребок воздушной конструкции
Наденьте шайбу с уступом на болт
большим диметром назад (в сторону головки
болта). На шайбу наденьте левое лезвие
скребка , а на него правое лезвие скребка
.
4. Отберите по одной детали:
804-011C плоская шайба 3/8 USS PLT
804-013C пружинная стопорная шайба 3/8
PLT
803-014C шестигранная гайка 3/8-16 PLT
Наденьте плоскую шайбу
на болт
, за
ней стопорную шайбу
и гайку
.
Затяните болт и гайку с моментом затяжки
для 3/8-16GR5. Убедитесь, что лезвия
поворачиваются свободно.
5. Отберите пружину скребка . Вставьте
пружину между лезвиями, используя малые
верхние отверстия.
6. Отберите два комплекта деталей:
802-172C HHCS 5/16-18X2 1/2 GR5
803-043C шестигранная гайка WHIZ 5/16-
18 PLT
Вставьте узел скребка между средними
четырьмя нижними квадратными отверстиями
рамы сошника. Зафиксируйте болтами
и гайками
.
7. Установите удаленные ранее лезвия дисков.
29227

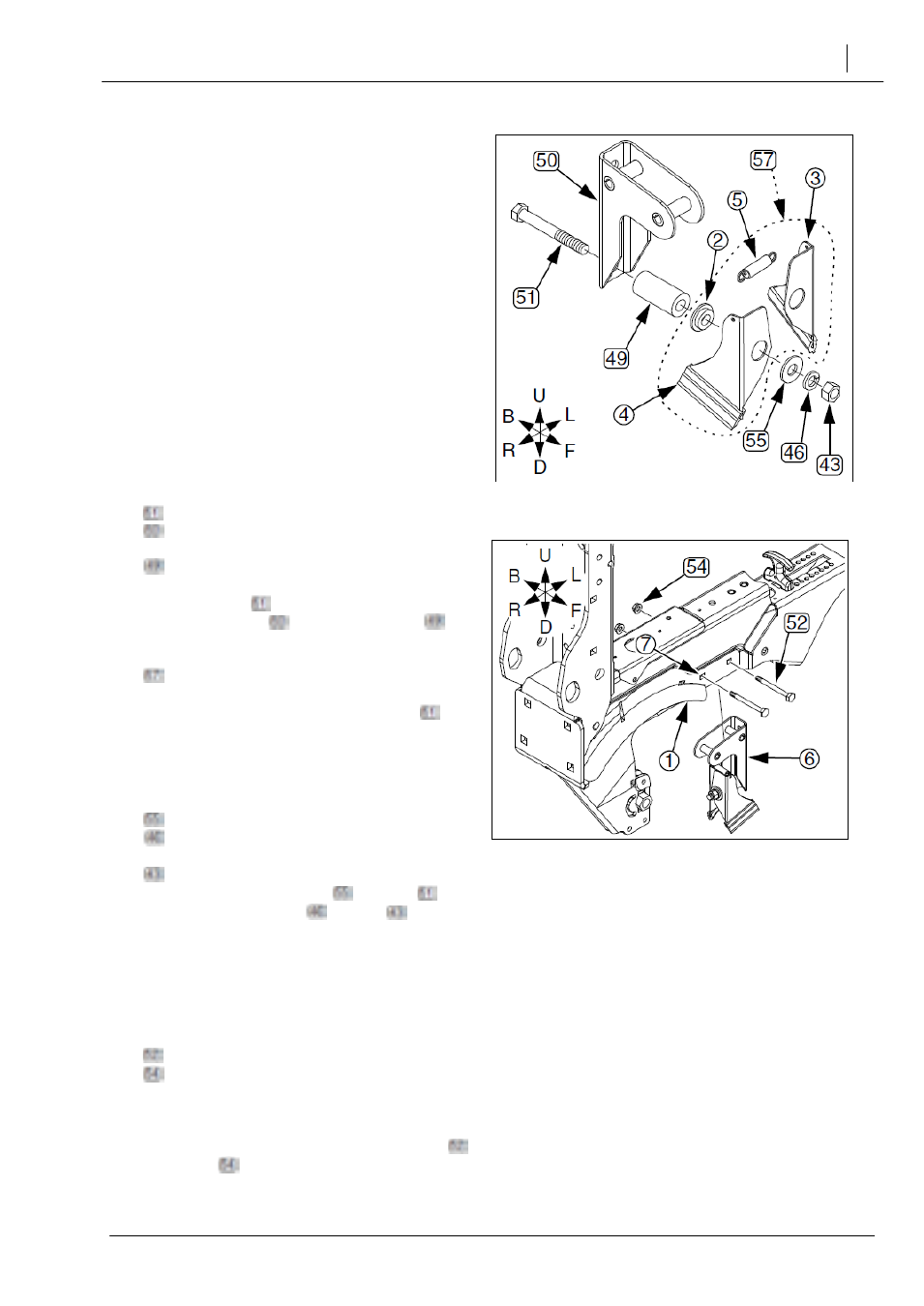

Рисунок 110
Предварительная сборка скребка
Рисунок 111
Установка скребка
