Настройки маркера
В данном разделе представлены узлы маркера,
которые в данных условиях могут потребовать
наладки. Предполагается, что маркеры
смонтированы, отрегулировано их правильное
первоначальное выдвижение и что они находятся
в надлежащем рабочем состоянии. См. также
раздел:
•
"Установка маркера" на странице 18
•
"Техническое обслуживание маркера" на
странице 73
Регулировка диска маркера

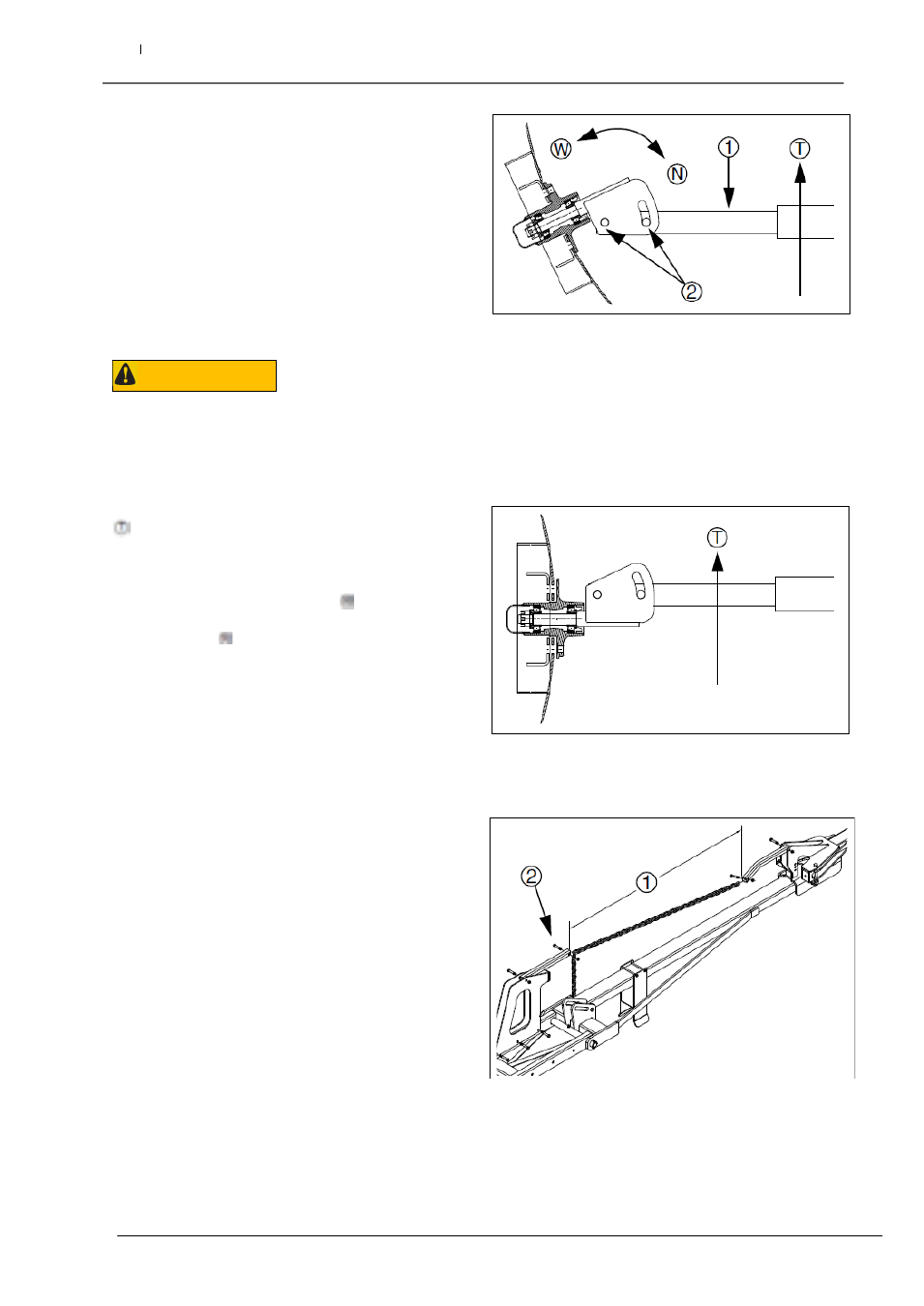

Рисунок 66
Угол диска маркера
Опасно - острые объекты:
Дисковые маркеры могут быть острыми. Будьте
внимательны при выполнении настроек в этой
области.
Регулировка ширины следа
См. рисунок 66
- направление движения.
Для изменения угла атаки и ширины следа
ослабьте болты 1/2 дюйма , удерживая блок
диска.
Для увеличения ширины следа увеличьте угол
маркера относительно трубки . Для уменьшения
ширины следа следует уменьшить угол.
Затяните винты .
Направление разреза
См. рисунок 67
Чтобы маркер выбрасывал грунт наружу,
поверните диск на шпинделе и переверните блок
диска.
Длина цепи маркера
См. рисунок 68
Со сложенным маркером отрегулировать цепь до
длины 63 дюйма (160 см)
Медленно разложите маркер и следите за
диском. Если диск маркера скользит по грунту
более чем на фут (0.3 м) за цепью, и соединение
поднимает его, это означает, что цепь слишком
длинная.
Удалите болт и укоротите цепь на одно или два
звена. Проверьте настройку, повторив процесс
раскладывания.
Если цепь слишком короткая, когда маркер
разложен, она не дает ножу маркера опускаться в
углубления поля, что приводит к пропускам в
линии. Исправьте, удлинив цепь на один или два
звена.
Рисунок 67
Перевернутый диск маркера
Рисунок 68
Длина цепи маркера
ВНИМАНИЕ
