Приложение В – Исходные настройки
Установите кронштейны для
дополнительных грузов
От одной до трех пар кронштейнов для грузов – это
опция (страница 84), они не устанавливаются на
заводе-изготовителе. Третья пара опциональная,
она не устанавливается на заводе-изготовителе.
После монтажа маркеров (если есть) смонтируйте
кронштейны. Грузы в комплект поставки не входят.
Сначала установите первую (наружную) пару
кронштейнов
Начать с левой боковой секции.
См. рисунок 106
1. Отберите две детали:
806-172C П-образный винт 3/4-10X10
1/32X11 1/2
От передней части боковой секции вставьте П-
образные винты
через отверстия в
наружной детали .
2. Отберите одну деталь:
196-291H 40P сварная деталь кронштейна
для грузов
и четыре комплекта:
804-023C стопорная пружинная шайба 3/4
PLT
803-027C шестигранная гайка 3/4-10 PLT
Установите кронштейн
на П-образных
винтах
и зафиксируйте стопорными
шайбами
и гайками
.
3. Отберите одну деталь:
197-062D регулировочная ножка
кронштейна
И два комплекта:
802-057C HHCS 5/8-11X2 1/4 GR5
804-019C плоская шайба 5/8 USS PLT
804-022C пружинная стопорная шайба 5/8
PLT
803-021C шестигранная гайка 5/8-11 PLT
Направьте регулировочную ножку
в
наружную сторону (на конец секции) и
зафиксируйте болтами
, плоскими шайбами
, стопорными шайбами
и гайками
.
4. Повторите шаги 1 - 3 для правой боковой
секции.

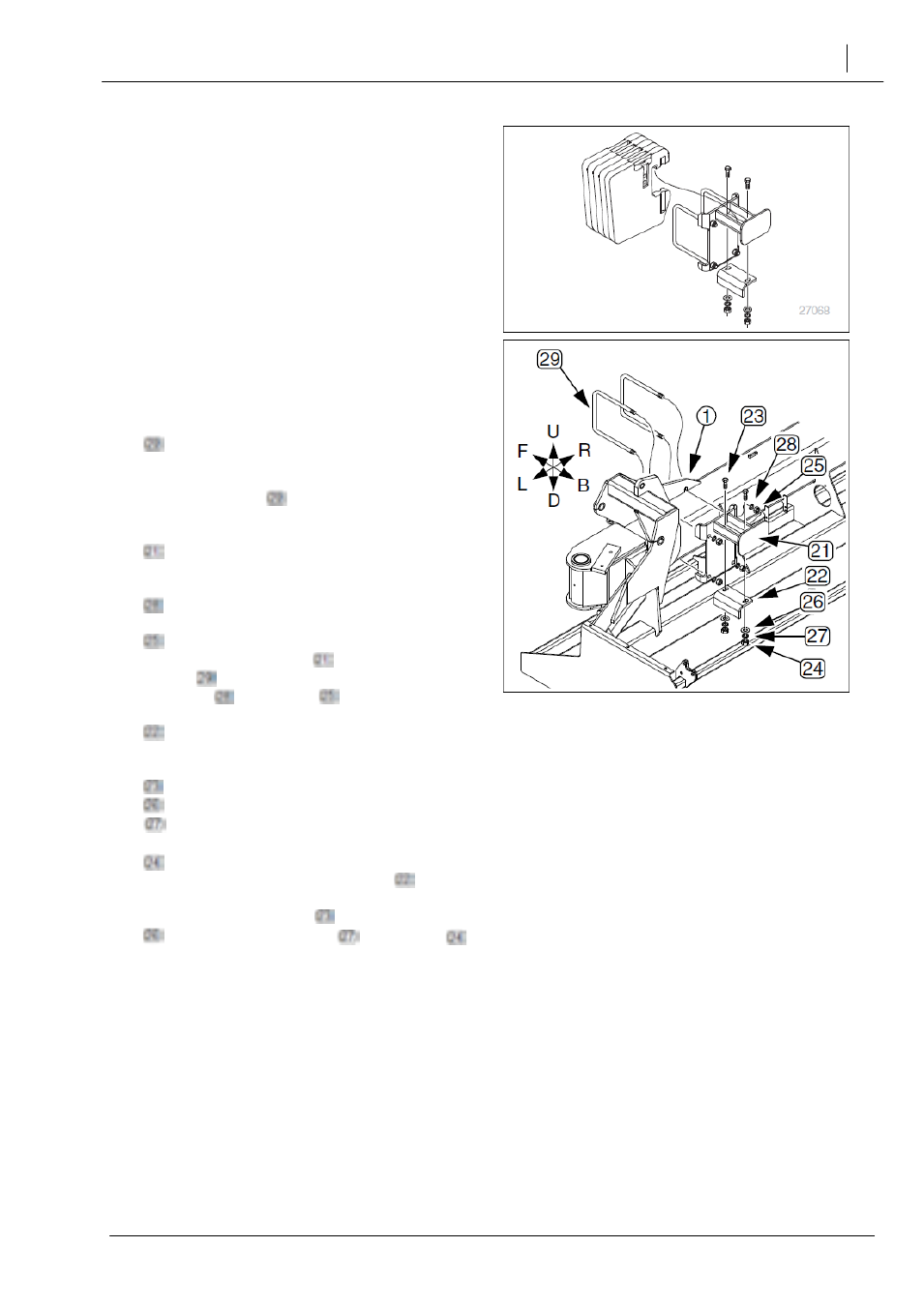

Рисунок 106
Наружный кронштейн для
дополнительных грузов
