109
03/28/2012
196-522M-RUS
Great Plains Manufacturing, Inc.
Приложение В – Исходные настройки
Монтаж третьих кронштейнов по центру
боковых секций
См. рисунок 108
9. Отберите две детали:
806-172C П-образный винт 3/4-10X10
1/32X11 1/2
Расположите первый П-образный винт
сразу рядом с кронштейном и внутрь от
детали , использованной для наружного
кронштейна.
Вставьте второй П-образный винт
на
расстоянии 7
1
/
2
дюйма (19 см) от первого
далее внутрь.
10. Отберите одну деталь:
196-291H 40P сварной кронштейн для
грузов
и четыре комплекта:
804-023C стопорная пружинная шайба 3/4
PLT
803-027C шестигранная гайка 3/4-10 PLT
Расположите кронштейн
на П-образных
винтах
и при необходимости
отрегулируйте его положение, чтобы
свободными оставались соединения труб,
накладки, смазочные блоки, детали маркера
и зафиксируйте стопорными шайбами
и
гайками
.
11. Отберите одну деталь:
197-062D регулировочная ножка
кронштейна
И два комплекта:
802-057C HHCS 5/8-11X2 1/4 GR5
804-019C плоская шайба 5/8 USS PLT
804-022C пружинная стопорная шайба 5/8
PLT
803-021C шестигранная гайка 5/8-11 PLT
Направьте регулировочную ножку
во
внутреннюю сторону (на центр сеялки) и
зафиксируйте болтами
, плоскими
шайбами
, стопорными шайбами
и
гайками
.
12. Повторите шаги 9 - 11 для правой секции.
Выпуклые делители бункера
Если были заказаны выпуклые делители
семенных бункеров (страница 86), они не
смонтированы на заводе-изготовителе.
Установить делители семенного бункера в
соответствии с текущими требованиями. См.
раздел
"Посев из обоих бункеров сеялки HDF"
на
странице 26.

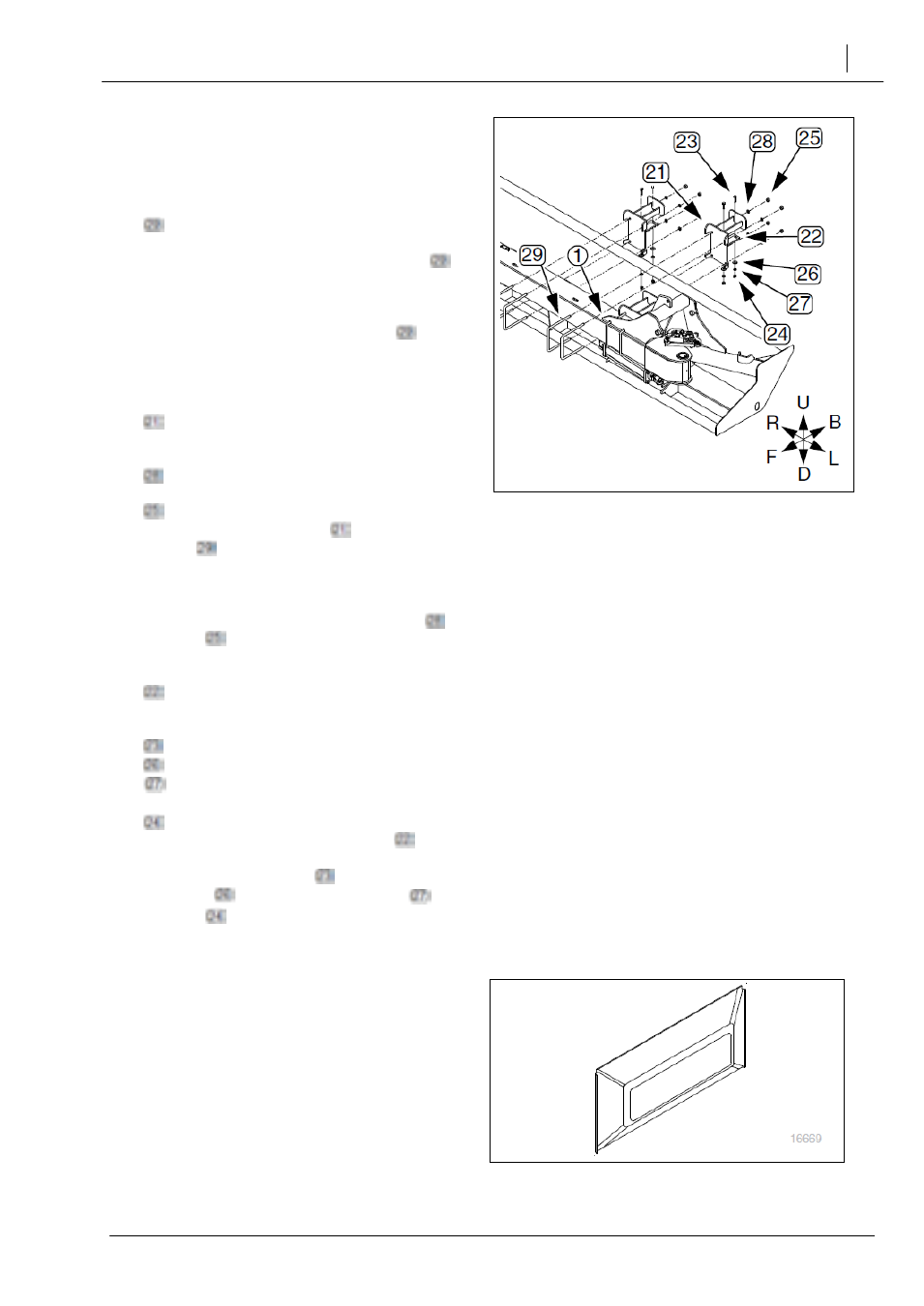

Рисунок 108
Кронштейн для балластных утяжелителей, опция
в центре боковой секции
