Установка с использованием, Боковых болтовых отверстий, Навигационного блока 52 – Инструкция по эксплуатации Pioneer AVIC-F930BT
Страница 52: 03 установка
Advertising

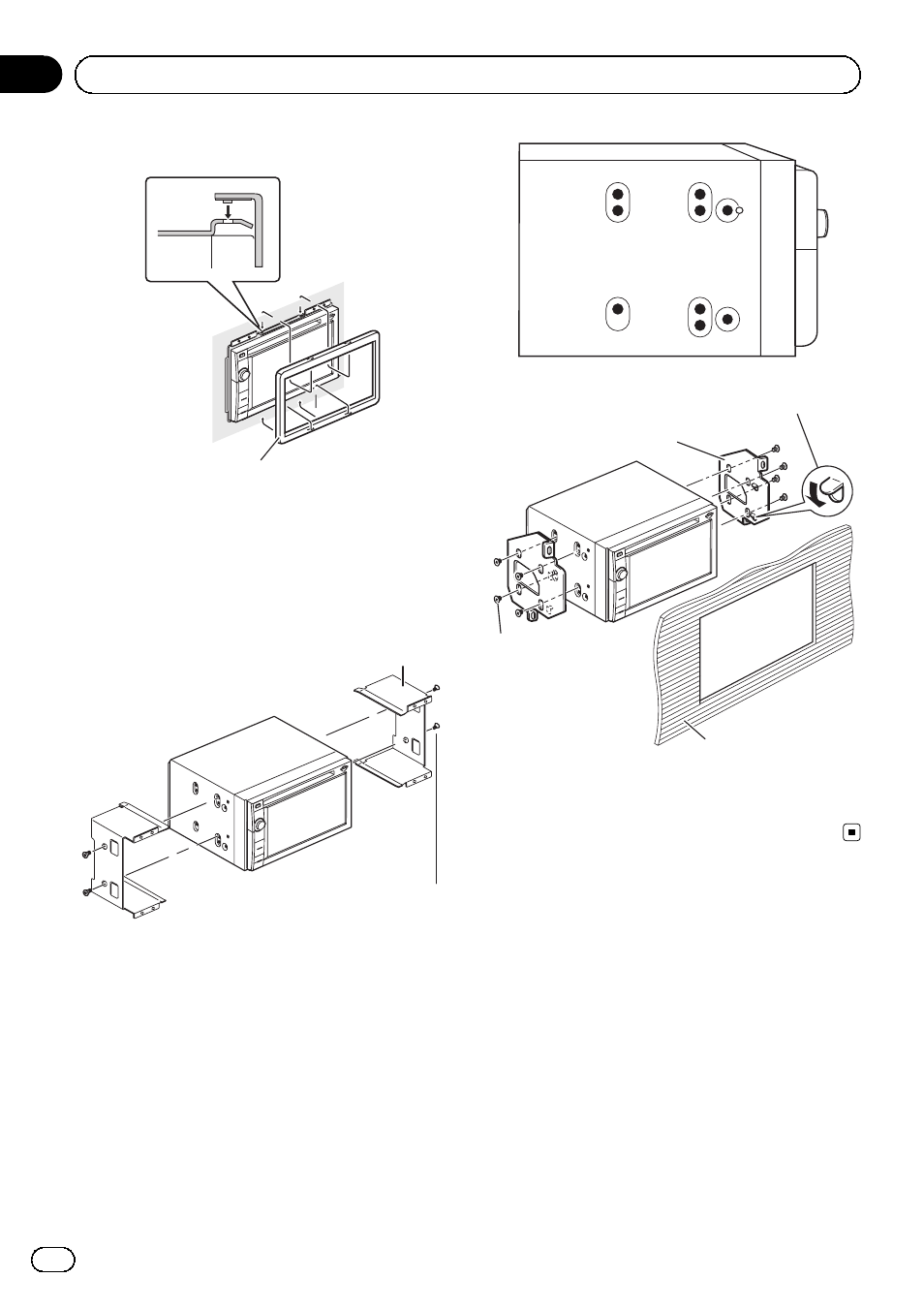

3 Установите накладную рамку.
Накладная рамка
Установка с использованием
боковых болтовых отверстий
навигационного блока
1 Удалите боковые кронштейны.
Боковой кронштейн
Болт для крепления бокового
кронштейна (5 мм × 9 мм)
2 Закрепите навигационный блок на
заводские кронштейны дляустановки
радиоблока.
Расположите навигационную систему
таким образом, чтобы отверстия для вин-
тов совпадали с отверстиями для винтов
на кронштейне, и затяните винты в трех
или четырех точках с каждой стороны.
Если предохранитель препятствует
установке, его можно отогнуть вниз.
Приборная панель или
консоль
Болт-фиксатор или
болт с плоской
головкой
Обязательно
используйте винты,
поставляемые с данной
навигационной
системой.
Монтажный кронштейн
заводского радио
