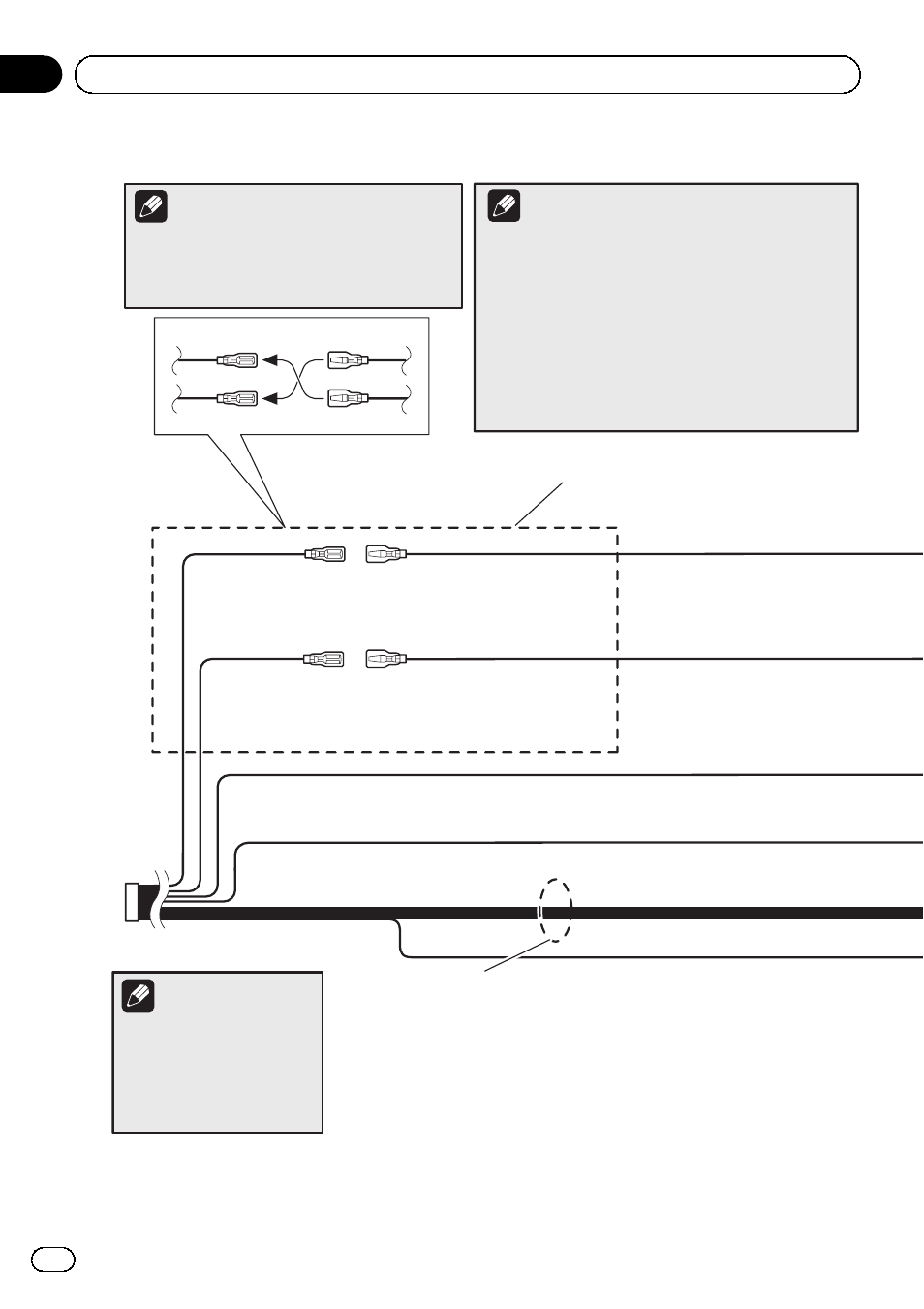

Подключение силового шнура (1)
ISO соединитель
*1
*3
*2
*4
В зависимости от типа автомобиля функция
проводов *2 и *4 может отличаться. В этом
случае убедитесь, что подсоединили *1 к *4
и *3 к *2, как показано на рисунке.
Соедините провода одного цвета
друг с другом.
Желтый (*2)
Запасной (или
вспомогательный)
Красный (*4)
Вспомогательный
(или запасной)
Желтый (*1)
К клемме, находящейся под
напряжением, независимо от
положения замка зажигания.
Красный (*3)
К электрической клемме,
управляемой замком зажигания
(12 В Пост. ток) ВКЛ/ВЫКЛ.
Оранжевый/белый
К клемме переключателя освещения.
Черный (земля)
К кузову (метал)
автомобиля.
Примечание Примечания
· Когда низкочастотный динамик (*5) подсоединен к
данной навигационной системе вместо заднего
динамика, измените установку заднего выхода в
начальных установках.
(Обратитесь к Руководству по эксплуатации.) Выход
сабвуфера данной навигационной системы является
монофоническим.
· При использовании низкочастотного динамика 70 Вт
(2 Ω), убедитесь, что подсоединили фиолетовые и
фиолетовые/черные кабели к данной навигационной
системе. Не соединяйте ничего с зеленым и зеленым/
черным кабелями.
В некоторых автомобилях
ISO соединитель может
быть разделен на два. В
этом случае, убедитесь,
что подсоединили оба
соединителя.
Примечание
Провода динамиков
Белый: Передний
левый 
Белый/черный: Передний левый

Серый: Передний правый

Серый/черный: Передний правый

Зеленый: Задний левый
или Низкочастотный динамик (*5)
Зеленый/черный: Задний левый
или Низкочастотный динамик (*5)
Фиолетовый: Задний правый
или Низкочастотный динамик  (*5)
Фиолетовый/черный: Задний правый или Низкочастотный динамик  (*5)
Ru
38
Раздел
02
Подключение системы
