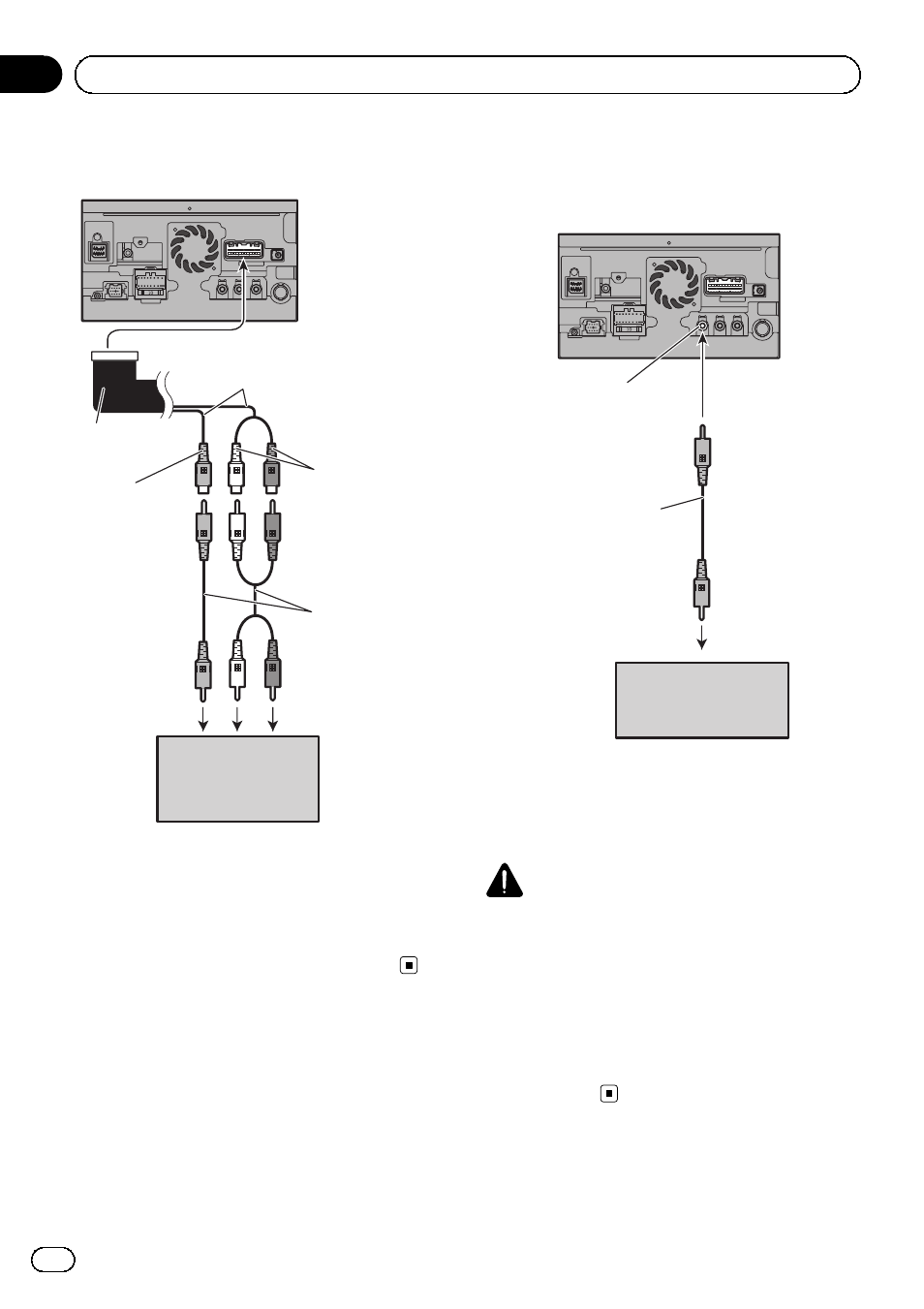

Использование AV-входа (AV2)
К выходам
аудио
Желтый
(VIDEO INPUT)
Соединитель
RCA
Красный, белый
(AUDIO INPUT)
RCA кабели
(продаются
отдельно)
К выходу
видео
Навигационный блок
Внешний
видеокомпонент
(продается отдельно)
20 см
! При подключении внешнего видеоком-
понента необходимо установить пара-
метр “Вход AV2” в меню “Настройки
системы AV” в положение “Видео”.
(Для получения подробной информации
см. Руководство по эксплуатации.)
При подключении заднего
дисплея
RCA кабель
(продаются
отдельно)
Задний дисплей с
гнездами входа RCA
Навигационный блок
Желтый
(VOUT)
К входу видео
При использовании заднего
дисплея, подключенного к
заднему видеовыходу
ПРЕДУПРЕЖДЕНИЕ
ЗАПРЕЩАЕТСЯ устанавливать задний
дисплей в местах, с которых водитель
может просматривать видеоизображение
во времяуправленияавтомобилем.
Задний видеовыход навигационной системы
используется для подключения экрана, с по-
мощью которого пассажиры, сидящие на за-
дних сидениях, могут просматривать видео
изображения.
