Подключение силового шнура (2)
Розовый (CAR SPEED SIGNAL INPUT)
Навигационная система подключается к данному проводу с целью определения расстояния, пройденного
автомобилем. Всегда подключайте цепь определения скорости автомобиля. Невыполнение этого
подключения приведет к увеличению ошибок при отображении местоположения автомобиля.
СВЕТЛО-ЗЕЛЕНЫЙ ПРОВОД НА РАЗЪЕМЕ
ПИТАНИЯ ПРЕДНАЗНАЧЕН ДЛЯ ОПРЕДЕЛЕНИЯ
ПАРКОВОЧНОГО СТАТУСА И ПОДКЛЮЧАЕТСЯ К
РАЗЪЕМУ СО СТОРОНЫ ПОДАЧИ ПИТАНИЯ К
ПЕРЕКЛЮЧАТЕЛЮ РУЧНОГО ТОРМОЗА.
НЕНАДЛЕЖАЩЕЕ ПОДКЛЮЧЕНИЕ ИЛИ
ИСПОЛЬЗОВАНИЕ ДАННОГО ПРОВОДА МОЖЕТ
НАРУШИТЬ ДЕЙСТВУЮЩИЕ ЗАКОНЫ И
ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ
ПОВРЕЖДЕНИЯМ.
Светло-зеленый (PARKING BRAKE)
Используется для определения состояния ВКЛ/ВЫКЛ ручного тормоза. Этот провод необходимо
подсоединить к стороне подачи энергии выключателя ручного тормоза.
Если данное подключение выполнено неправильно или не выполнено вообще,
определенные функции навигационной системы будут недоступны для использования.
Сторона подачи энергии
Сторона земли
Выключатель
ручного тормоза

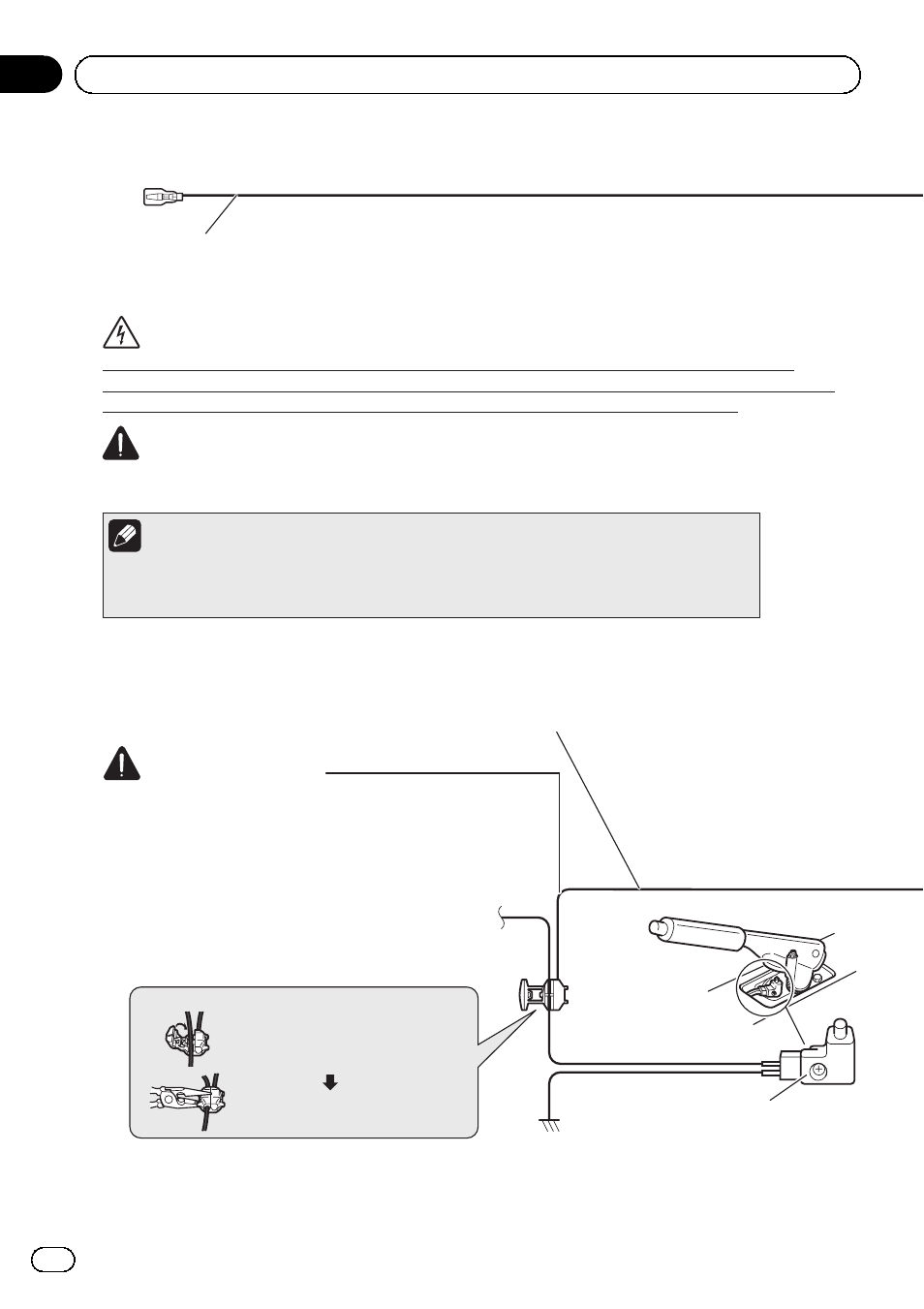

Способ подсоединения
Зажмите провод стороны подачи
энергии выключателя ручного
тормоза.
Крепко зажмите остроносыми
плоскогубцами.
Положение схемы определения скорости и выключателя ручного тормоза варьируется в
зависимости от модели автомобиля. Подробную информацию можно узнать у
авторизированного дилера компании Pioneer или специалистов по установке.
Примечание
ПРЕДУПРЕЖДЕНИЕ
ВНИМАНИЕ
Настоятельно рекомендуется подключить провод датчика скорости для
обеспечения точности навигации и улучшения характеристик.
НЕНАДЛЕЖАЩЕЕ ПОДКЛЮЧЕНИЕ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ПОВРЕЖДЕНИЯМ ИЛИ ТРАВМАМ,
ВКЛЮЧАЯ ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ И ПОМЕХИ В РАБОТЕ АНТИБЛОКИРОВОЧНОЙ ТОРМОЗНОЙ
СИСТЕМЫ АВТОМОБИЛЯ, АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ И УКАЗАНИЙ СПИДОМЕТРА.
