Перед установкой
навигационного блока

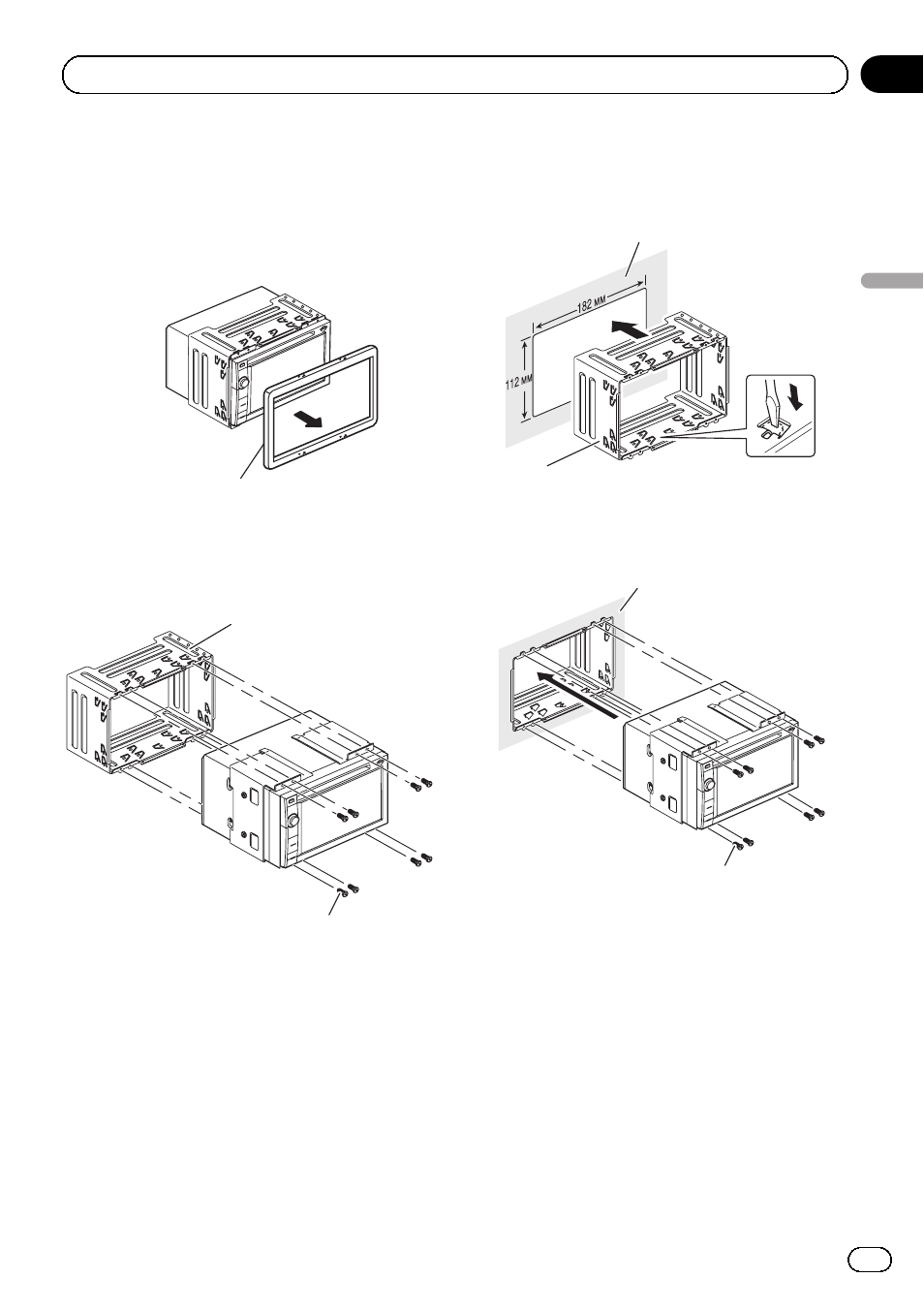

1 Снимите накладную рамку.
Чтобы снять накладную рамку, потяните
наружу ее верхнюю и нижнюю часть.
Накладная рамка
2 Удалите держатель.
Ослабьте болты (3 мм × 6 мм), чтобы уда-
лить держатель.
Держатель
Болт (3 мм × 6 мм)
Установка на держательи
боковой кронштейн
1 Вставьте держатель в приборную
панель.
Вставив держатель в приборную панель,
выберите и согните петли, соответствую-
щие толщине материала приборной пане-
ли. (Установите навигационный блок
максимально надежно с помощью верхних
и нижних петель. Для прочной фиксации
данного блока необходимо согнуть петли
на 90 градусов.)
Приборная панель
Держатель
2 Установите навигационный блок и
затяните болты.
Приборная панель
Болт (3 мм × 6 мм)
Ru
51
