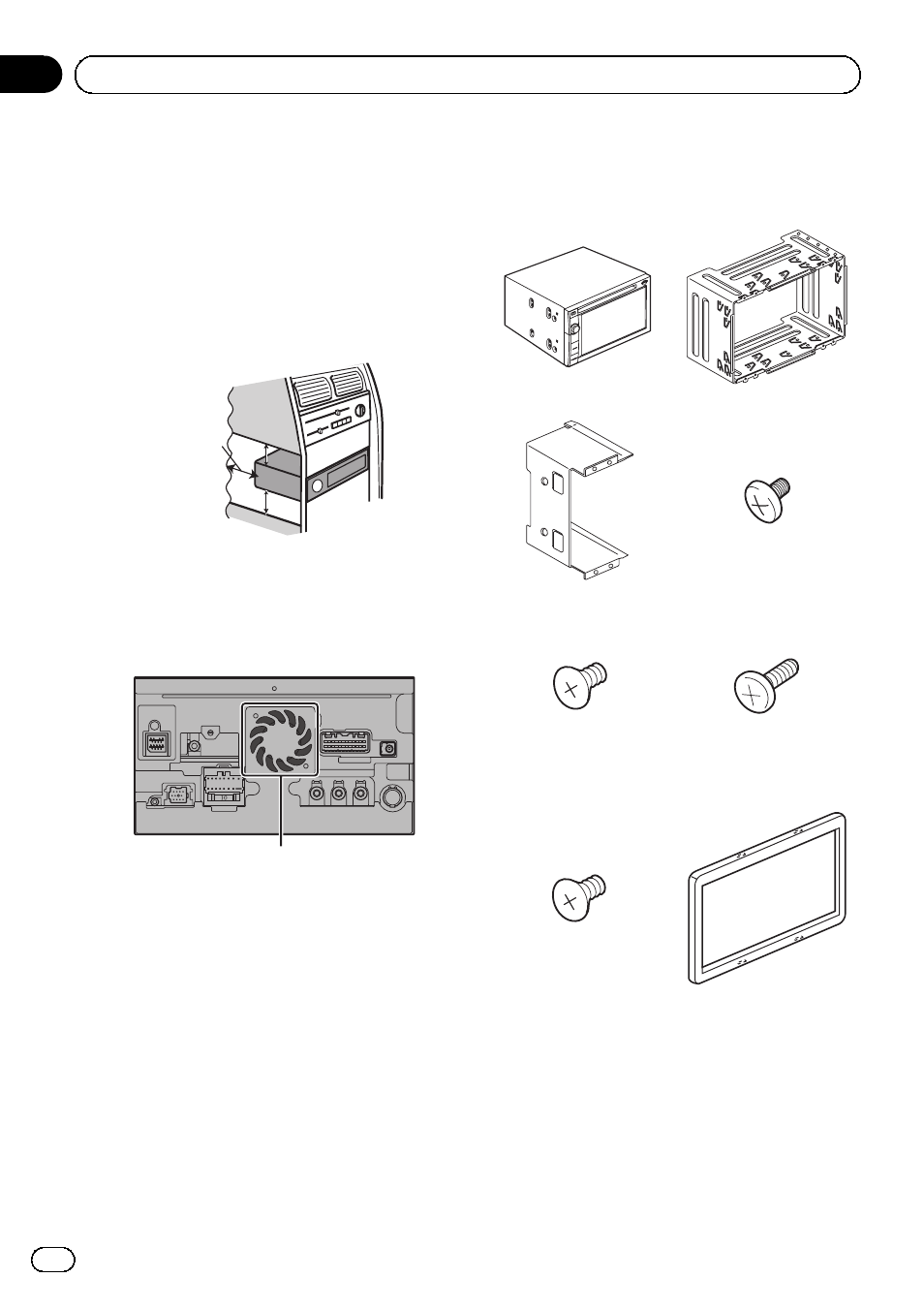

! Чтобы обеспечить надлежащее рассеи-
вание тепла во время использования
данного устройства, при выполнении ус-
тановки следует убедиться, что позади
задней панели оставлено достаточно
свободного пространства, и свернуть
все свободные кабели таким образом,
чтобы они не блокировали вентиля-
ционные отверстия.
5cm cm
5 см
5 см
Оставить
просторное
место
! Провода не должны закрывать показан-
ную ниже область. Это необходимо для
рассеивания тепла усилителей и меха-
низма навигационной системы.
Не накрывайте эту область.
! При перегревании повредится полупро-
водниковый лазер. Поэтому запрещено
устанавливать навигационный блок
вблизи источника тепла, например,
возле отопительного диффузора.
В комплект входит
Детали, имеющие маркировку (*), предва-
рительно установлены.
Навигационный блок Держатель*
Боковой кронштейн*
(2 шт.)
Болт-фиксатор
(5 мм × 8 мм)
(8 шт.)
Болт с плоской голов-
кой
(5 мм × 9 мм)
(4 шт.)
Болт*
(3 мм × 6 мм)
(8 шт.)
Болт для крепления
бокового кронштей-
на*
(5 мм × 9 мм)
(4 шт.)
Накладная рамка*
Ru
50
Раздел
03
Установка
