Чтобы избежать
повреждений
ПРЕДУПРЕЖДЕНИЕ
! Используйте колонки мощностью более
50 Вт (выходное значение) и сопроти-
влением от 4 W до 8 W (значение сопро-
тивления). Не используйте дляданной
системы колонки с сопротивлением от
1 W до 3 W.
! Черный провод является заземляю-
щим. Его заземление должно выпол-
няться отдельно от заземления
продуктов, работающих под сильным
током, например, усилителей мощно-
сти. Запрещаетсязаземлять несколько
продуктов вместе с помощью одного
заземляющего провода. Например,
любой усилитель мощности необходи-
мо заземлять отдельно от навигацион-
ной системы. Соединение
заземляющих проводов может приве-
сти к возгоранию и/или повреждению
продуктов после разделениятаких про-
водов.
! При замене плавкого предохранителя
убедитесь, что новый предохранитель
соответствует номинальной мощности,
указанной на данном устройстве.
! Отсоединяя разъем, необходимо тянуть
непосредственно за разъем. Не тяните
за провод, он может отделиться от раз-
ъема.
! Система не может быть установлена в
автомобиль, где отсутствует положение
ACC (дополнительно) в замке зажига-
ния.

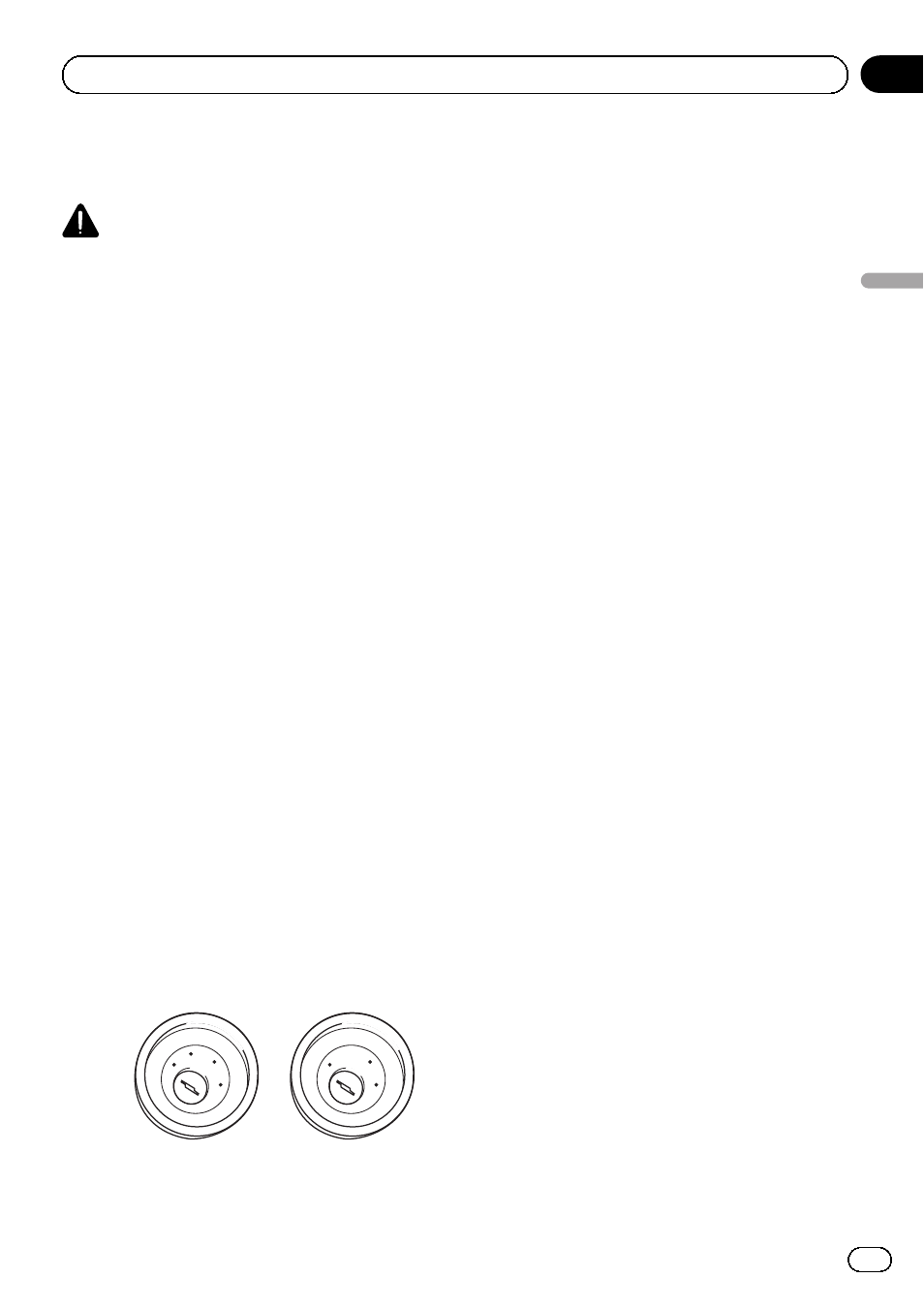

ACC ON
S
T
A
R
T
O
FF
ON
S
T
A
R
T
O
FF
Положение ACC Положение ACC
отсутствует
! Во избежание короткого замыкания об-
матывайте отсоединенный провод изо-
ляционной лентой. Особенно важно
заизолировать все неиспользуемые
провода динамиков. В противном слу-
чае это может привести к короткому за-
мыканию.
! Соединяйте одинаковые по цвету раз-
ъемы и порты, например, синий разъем
подключается к синему порту, черный к
черному и т.д.
! Обратитесь к руководству пользователя
за информацией по подключению уси-
лителя мощности и других устройств,
затем выполните подключение.
! Поскольку в данной системе исполь-
зуется оригинальная цепь BPTL, не за-
земляйте напрямую сторону * провода
динамика и не подключайте сторону *
другой стороны динамика. Обязательно
подключите сторону* провода динами-
ка к стороне * провода динамика дан-
ной навигационной системы.
! Если штекерное гнездо RCA не исполь-
зуется, не удаляйте заглушки, устано-
вленные на конце соединителя.
Внимание: синий/белый провод
! При включенном зажигании (ACC ON)
сигнал управления проходит через
синий/белый провод. Подключите его к
терминалу пульта дистанционного упра-
вления системы усилителя мощности,
терминалу управления реле автомо-
бильной антенны или терминалу упра-
вления питанием усилителя мощности
(макс. 300 мA 12 В, постоянный ток).
Контрольный сигнал проходит по сине-
му/белому проводу, даже если аудиои-
сточник выключен.
! Убедитесь, что этот провод не исполь-
зуется в качестве силового провода для
внешних усилителей мощности. Это
может привести к потере тока и неис-
правностям.
