При подключении камеры
заднего вида
Если система дополняется камерой задне-
го вида, можно автоматически переклю-
чаться с режима видео на изображение
камеры заднего вида, когда рычаг пере-
ключения передач переводится в положе-
ние НАЗАД (R). Режим Задний вид
позволяет контролировать то, что происхо-
дит позади автомобиля.
ПРЕДУПРЕЖДЕНИЕ
ИСПОЛЬЗУЙТЕ ВХОДНОЙ РАЗЪЕМ ТОЛЬКО
ДЛЯ ПОДКЛЮЧЕНИЯ КАМЕР ЗАДНЕГО
ВИДА С ПЕРЕВЕРНУТЫМ ИЛИ ЗЕРКАЛЬ-
НЫМ ИЗОБРАЖЕНИЕМ. ИСПОЛЬЗОВАНИЕ
ДРУГИХ КАМЕР МОЖЕТ ПРИВЕСТИ К ТРАВ-
МАМ ИЛИ ПОВРЕЖДЕНИЯМ.
ВНИМАНИЕ
! На экране может появиться перевернутое
изображение.
! Камера заднего вида предназначена для
наблюдения за трейлерами, а также при
парковке задним ходом в ограниченном
пространстве. Не используйте данную
функцию для развлечения.
! Объекты в камере заднего вида могут ка-
заться расположенными ближе или даль-
ше, чем в действительности.
! Имейте в виду, что область изображения,
показываемого камерой заднего вида,
может незначительно отличаться при отоб-
ражении полноэкранных изображений во
время движения задним ходом и во время
проверки пространства позади автомобиля
при движении вперед.

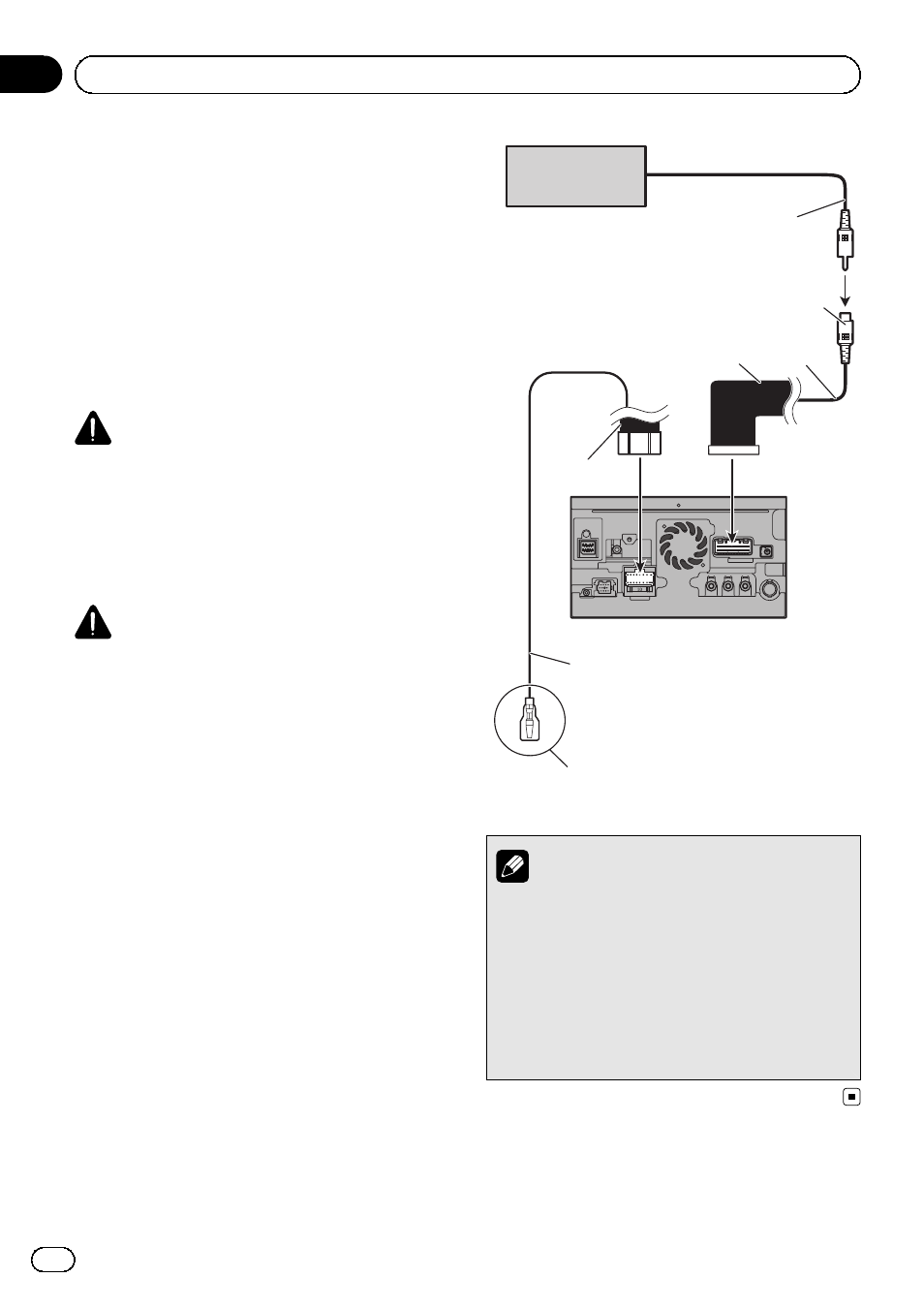

Навигационный блок
20 см
Камера заднего вида
(например ND-BC4)
(продается отдельно)
К выходу видео
RCA кабель
Коричневый
(REAR VIEW CAMERA IN)
Соединитель RCA
(REVERSE GEAR SIGNAL INPUT)
Фиолетовый/белый
Силовой шнур
Подробная информация о проводах содержится в
Подключение силового шнура (2) на стр. 40.
Примечания
! Этот режим доступен, если камера за-
днего вида установлена в режим “Вкл.”.
(Для получения подробной информации
см. Руководство по эксплуатации.)
! Подключайте навигационную систему
только к камере заднего вида. Не под-
ключайте ее к какому-либо другому обо-
рудованию.
Ru
44
Раздел
02
Подключение системы
