Эксплуатация
6
91
OPTIFLEX 2200 C/F
www.krohne.com
02/2014 - 4003468001 - HB OPTIFLEX 2200-R02-ru
Габаритные размеры в мм
Габаритные размеры в дюймах
P

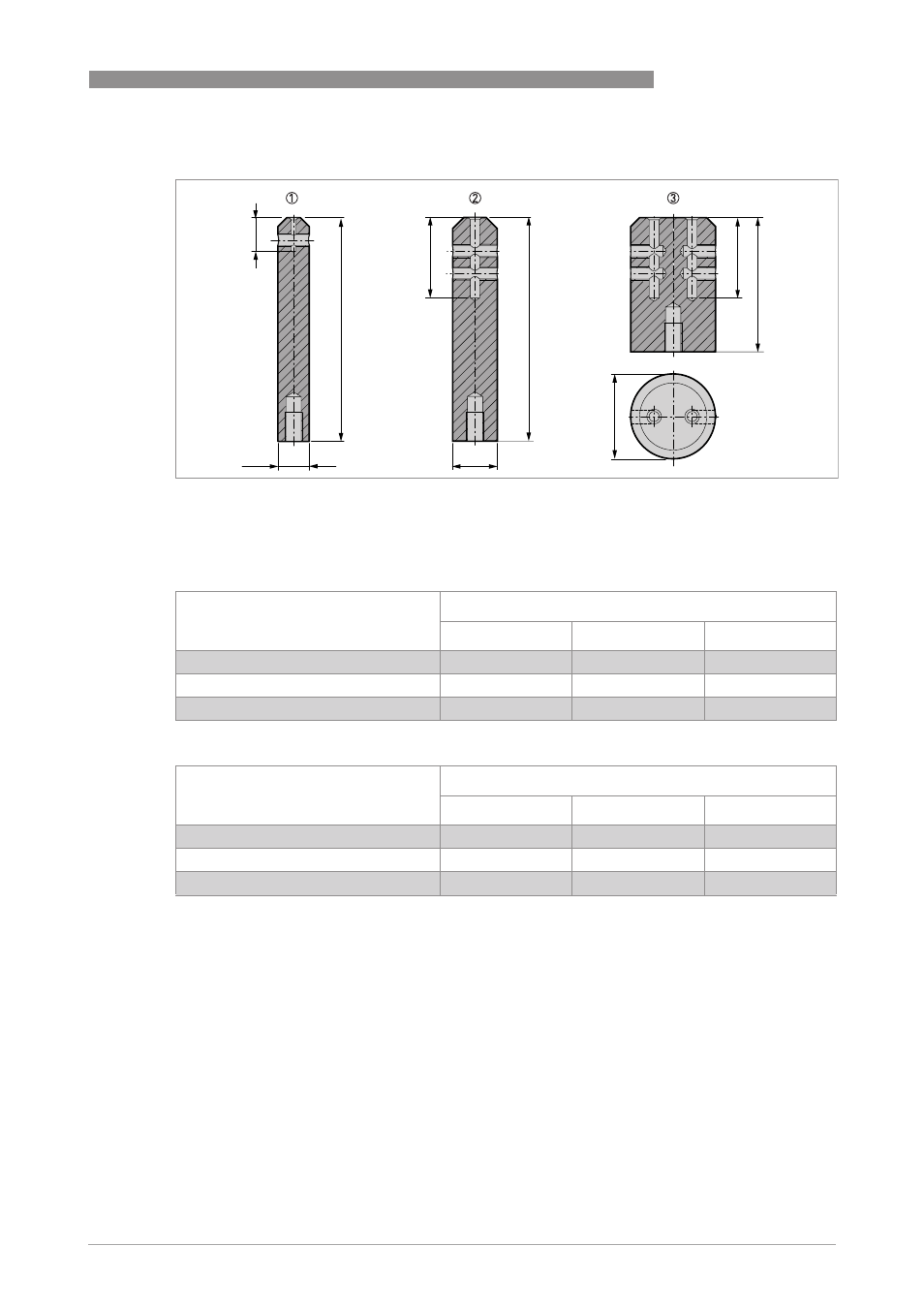

иcyнoк 6-8: Габаритные размеры грузов
1 Однотросовый ∅2 мм / 0.08¨ сенсор
2 Однотросовый ∅4 мм/0,15¨ сенсор
3 Двухтросовый ∅4 мм/0,15¨ сенсор
Тип сенсора
Габаритные размеры [мм]
a
b
∅c
Однотросовый сенсор
∅2 мм
15
100
14
Однотросовый сенсор
∅4 мм
36
100
20
Двухтросовый сенсор -
∅4 мм
36
60
38
Тип сенсора
Габаритные размеры [дюйм]
a
b
∅c
Однотросовый сенсор
∅0,08¨
0,6
3,9
0,5
Однотросовый сенсор
∅0,15¨
1,4
3,9
0,8
Сдвоенный кабель
∅0.15¨
1,4
2,4
1,5
a
b
c
a
b
c
a
b
c
