Техническое обслуживание – Инструкция по эксплуатации KROHNE OPTIFLEX 2200 C_F RU
Страница 102
7
Техническое обслуживание
102
OPTIFLEX 2200 C/F
www.krohne.com
02/2014 - 4003468001 - HB OPTIFLEX 2200-R02-ru
1 Подключите разъем провода 50 Ом к технологическому присоединению с помощью ключа на 8 мм
с открытым зевом.
2 Перед присоединением переходника поверните его на 360°, чтобы не повредить провод с
сопротивлением 50 Ом.
3 Присоедините переходник к технологическому соединению. Затяните 4 болта с помощью
шестигранного ключа на 5 мм.
4 Поместите конвертер сигналов OPTIFLEX 2200 на переходник. Убедитесь, что переходник
полностью покрывает зону соединения (конвертера сигналов).
5 Затяните фиксирующий винт внизу конвертера сигналов с помощью шестигранного ключа на 5 мм.

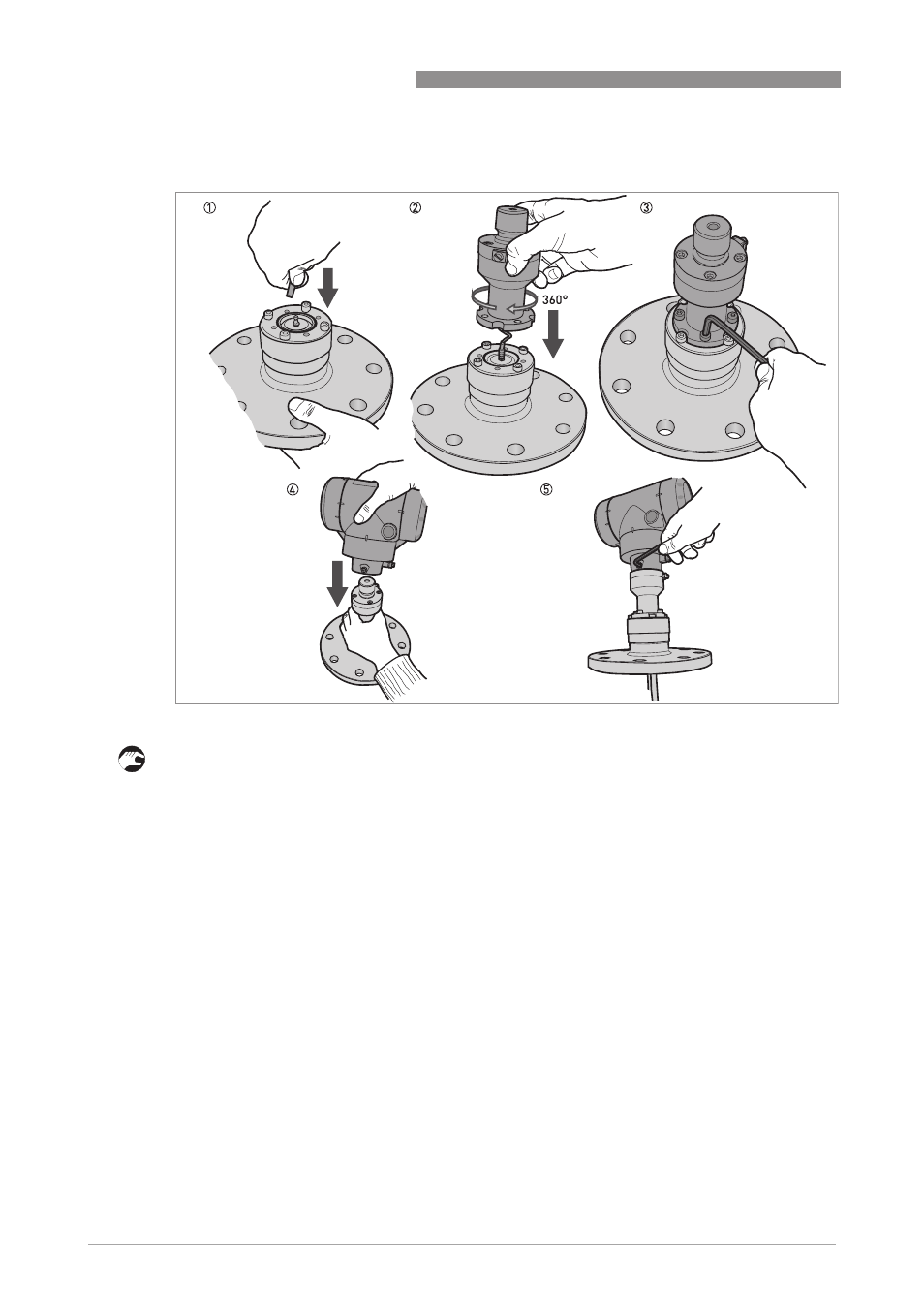

Процедура 3A: Как подсоединить конвертер сигналов OPTIFLEX 2200
(
общепромышленное исполнение)
P
иcyнoк 7-3: Процедура 3A: Как подсоединить конвертер сигналов OPTIFLEX 2200 (общепромышленное исполнение)
