Монтаж
34
OPTIFLEX 2200 C/F
www.krohne.com 02/2014 - 4003468001 - HB OPTIFLEX 2200-R02-ru
3.8.2 Как собрать одностержневой сенсор (сегментированный сенсор)
Информация!
Данная процедура подходит для приборов с одностержневыми сегментированными сенсорами.

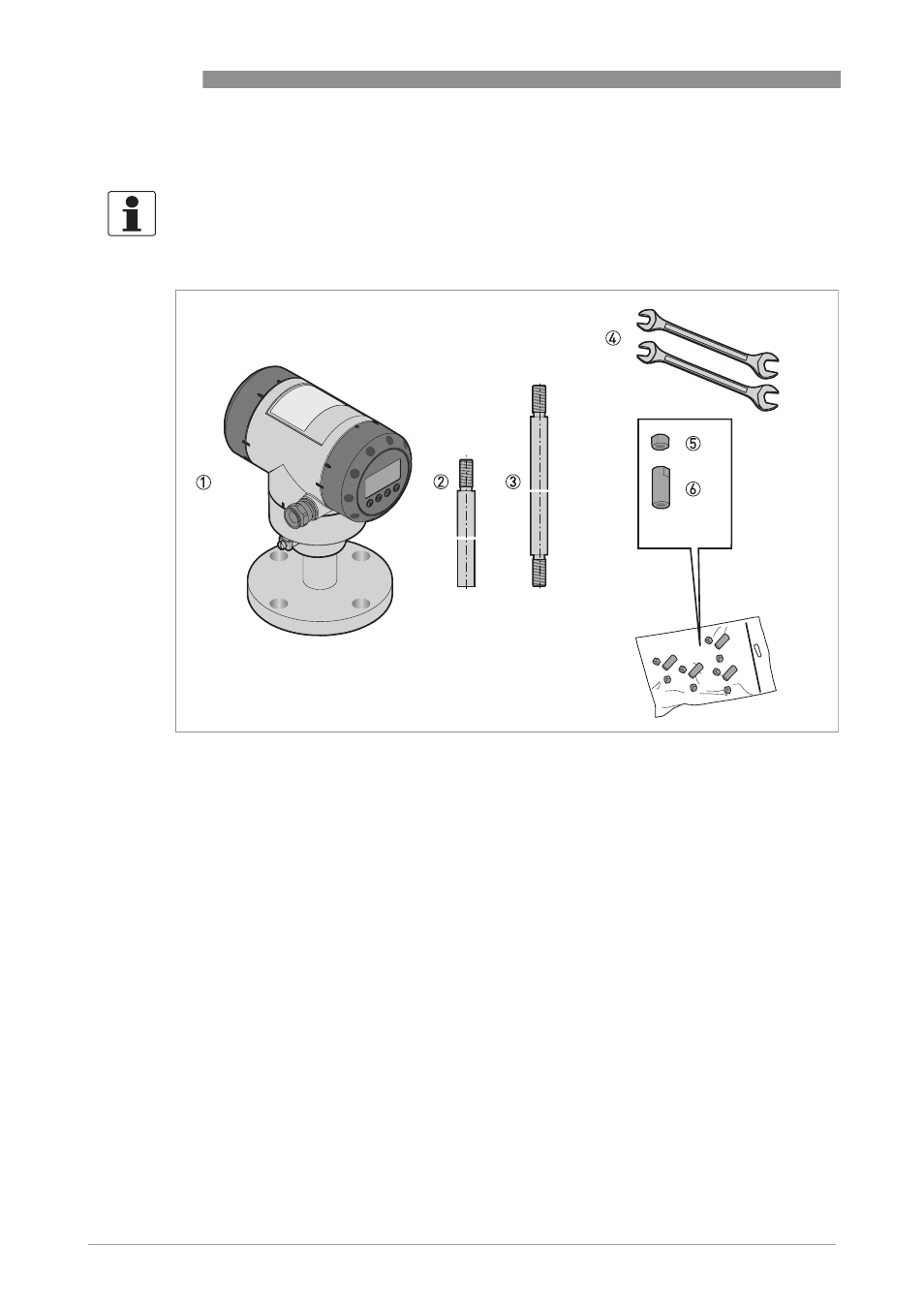

P иcyнoк 3-26: Оборудование, необходимое для сбора одностержневого сенсора (сегментированного)
1 Конвертер и технологическое присоединение
2 Нижний сегмент стержневого сенсора (количесто: 1)
3 Верхний и средний (при наличии более одного) сегменты стержневого сенсора
4 Инструментарий: два рожковых гаечных ключа 8 мм (не входят в комплект поставки)
5 Контргайки (2 контр-гайки на сегмент)
6 Накидная гайка (1 накидная гайка на сегмент)
