6.4.6 Измерение уровня
Выходной сигнал прибора отображает измеряемый уровень, когда его функция
установлена на режим «Уровень». При измерении уровня используются следующие
пункты меню.
• Функция выходного сигнала (2.4.1 Функция I)
• Высота емкости (2.3.1 Высот.емк-ти)
• Блок-дистанция (2.3.4 Блок-дист.)
Используйте днище емкости в качестве опорной точки для значений 4 и 20 мА. Значения параметров
4
и 20 мА выходного сигнала соответствуют минимальному и максимальному значению диапазона
измерения.
Более подробные сведения о пунктах настройки приведены, смотрите Описание функций на
странице 74.
6.4.7 Как настроить прибор на измерение объема или массы
Существует возможность настроить прибор на измерение массы или объема. В меню таблицы
преобразования (2.8.0 CONV. TAB) можно ввести градуировочную таблицу вместимости. Каждая
запись - это парные данные (уровень - объем или уровень - масса; ). В градуировочной таблице
вместимости должно быть минимум 2 записи и максимум 30 записей. Опорной точкой для таблицы
служит дно резервуара (как представлено в пункте меню 2.3.1 TANK HEIGHT - Высота резервуара).

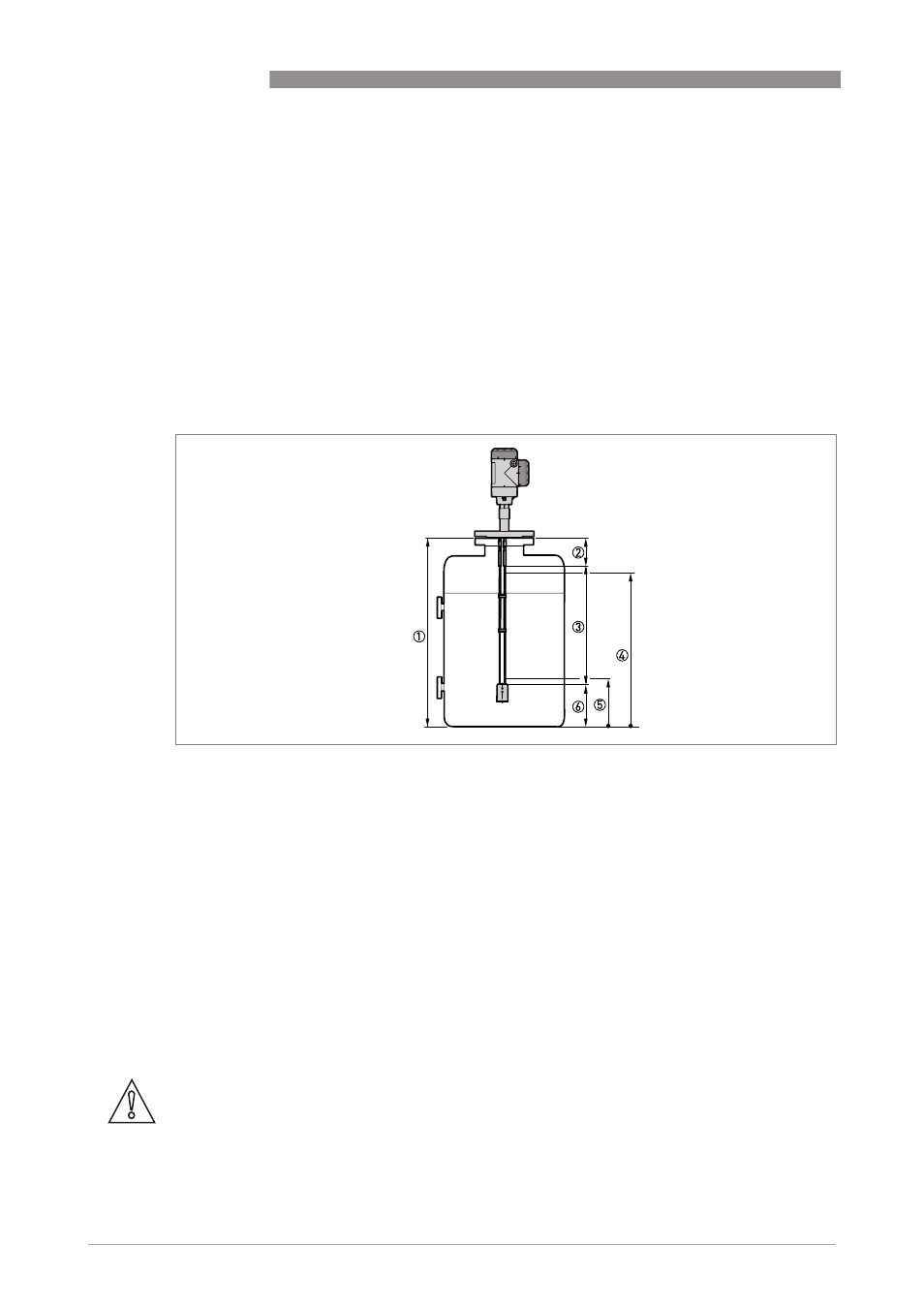

P иcyнoк 6-5: Измерение уровня
1 Высота емкости (2.3.1 Высот.емк-ти)
2 Блок-дистанция (2.3.4 Блок-дист.)
3 Максимально эффективный диапазон измерения
4 Значение 20 мА (2.4.4 Шкала 20 мА)
5 Значение 4 мА (2.4.3 Шкала 4мА)
6 Неизмеряемая зона
Осторожно!
Вводите данные согласно числовой последовательности (по номерам записей градуировочной
таблицы вместимости 01, 02, ...).
