Электрический монтаж
54
OPTIFLEX 2200 C/F
www.krohne.com
02/2014 - 4003468001 - HB OPTIFLEX 2200-R02-ru
Необходимые принадлежности
P

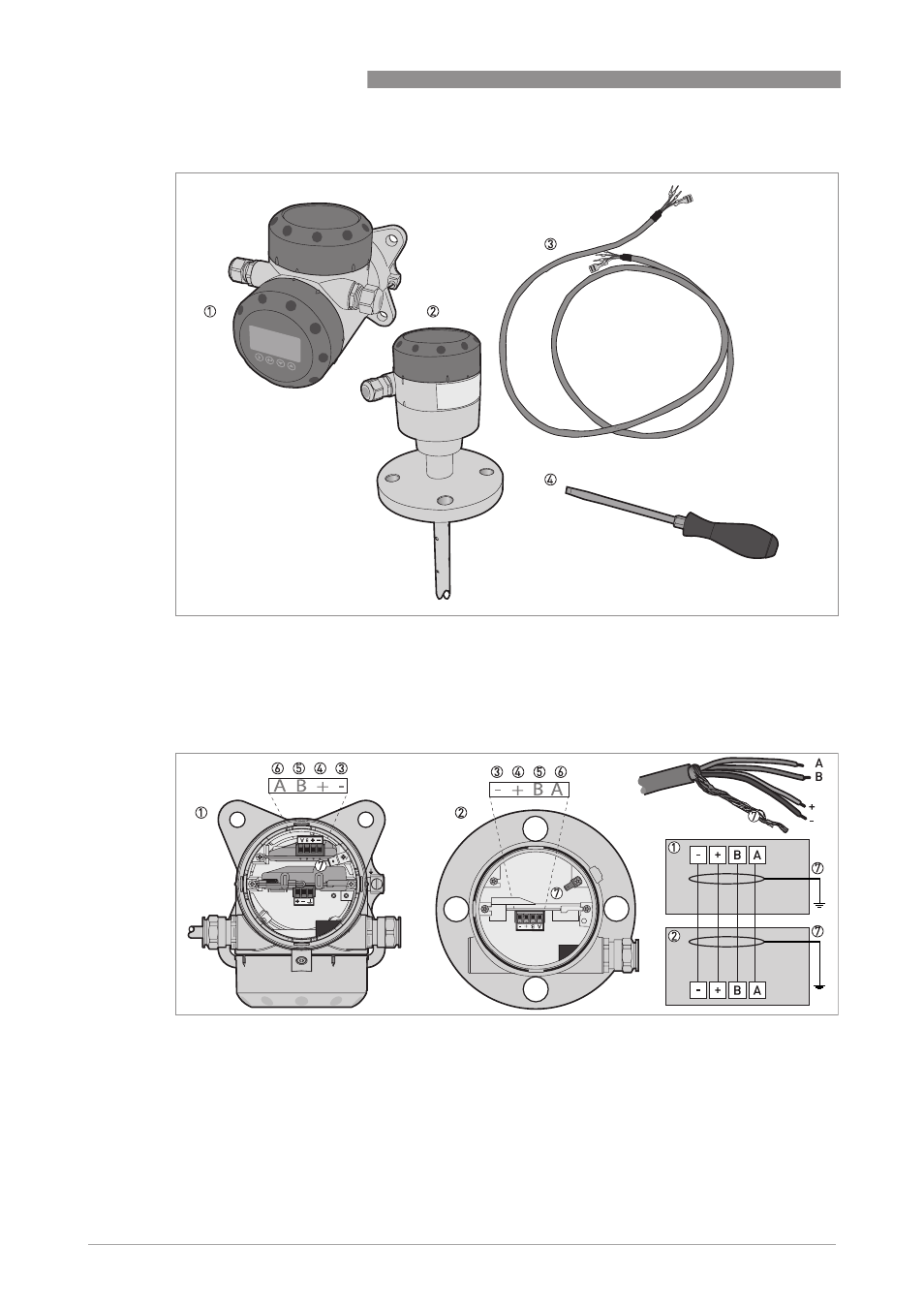

иcyнoк 4-8: Оснастка, необходимая для подготовки кабеля связи
1 Конвертер сигналов раздельного исполнения
2 Корпус сенсора
3 Сигнальный кабель (поставляется по запросу для приборов общепромышленного исполнения) - подробная информация,
смотрите Подготовка сигнального кабеля, приобретаемого заказчиком на странице 52
4 Маленькая шлицевая отвертка (не поставляется)
Подсоединение конвертера разнесенного исполнения к корпусу сенсора
P
иcyнoк 4-9: Подсоединение конвертера разнесенного исполнения к корпусу сенсора
1 Конвертер сигналов раздельного исполнения
2 Корпус сенсора
3 Источник питания: напряжение -
4 Источник питания: напряжение +
5 Сигнальный кабель В
6 Сигнальный кабель A
7 Дренажный проводник (подключается к ножевым клеммам на корпусе конвертера сигналов раздельного исполнения и корпусе
сенсора)
