• Накрутите накидную гайку на каждый коаксиальный трубный сегмент (для среднего и оконечного
трубного сегмента).
• Присоедините средний трубный сегмент к основанию коаксиального сенсора. Не используйте
инструменты для затяжки соединенных деталей.
• Соедините следующий средний сегмент стержня (с парой стопорных шайб на винте) и верхний
сегмент стержня. Используйте два рожковых гаечных ключа 7 мм для затяжки соединенных
деталей с усилием 2...3 Нм.
• Соедините следующий коаксиальный трубный сегмент с верхним коаксиальным трубным
сегментом. Не используйте инструменты для затяжки соединенных деталей. Повторяйте шаги с
(9)
по (10) до тех пор, пока оконечный стержневой сегмент и оконечный коаксиальный трубный
сегмент не будут присоединены.
• Используйте 2 трубных ключа для затяжки соединений коаксиальных трубных сегментов с
контргайками.

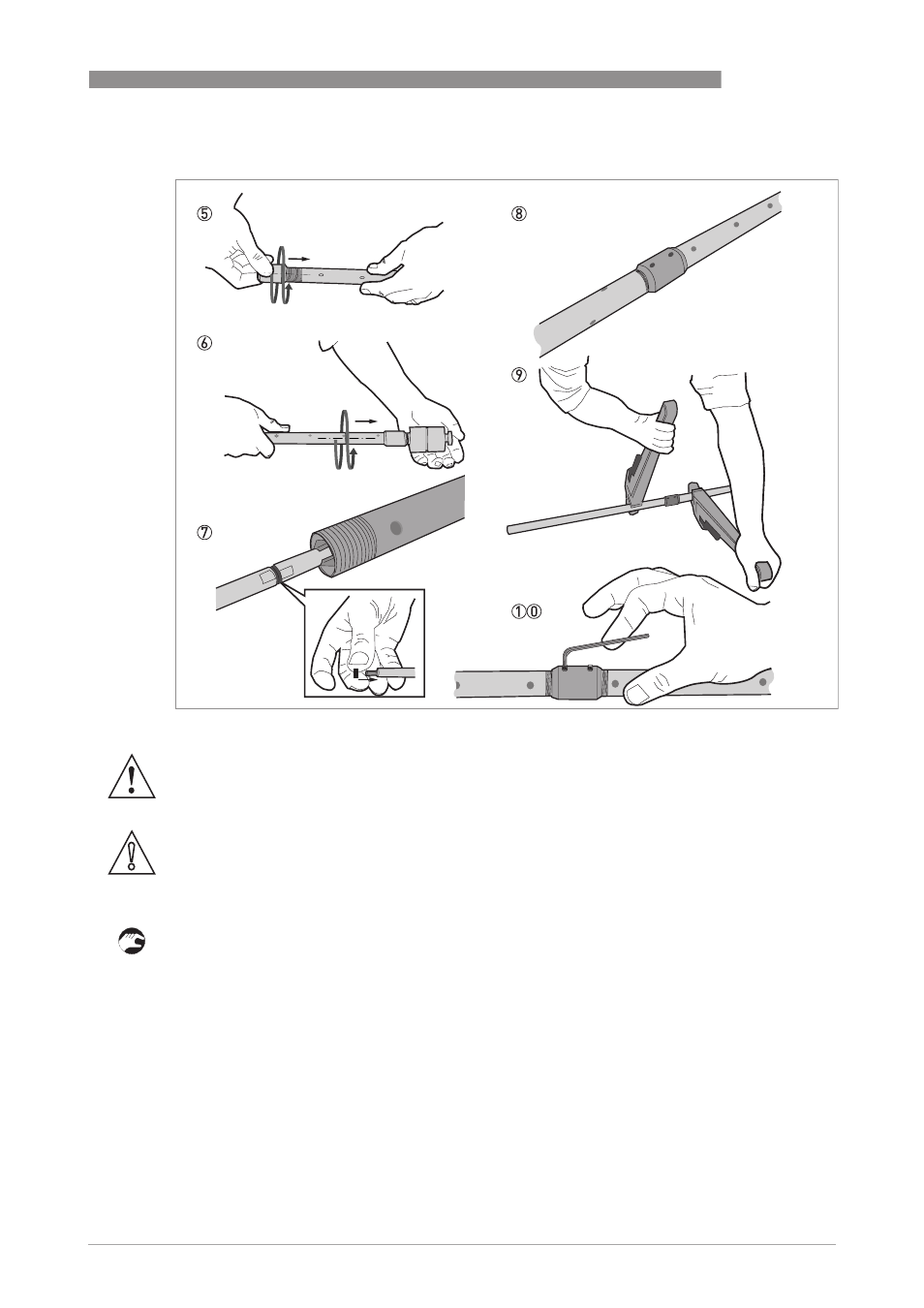

P иcyнoк 3-31: Как собрать сегментированный коаксиальный сенсор: часть 2
Внимание!
Соблюдайте осторожность при использовании трубных ключей. Убедитесь, что измерительная
труба не деформирована.
Осторожно!
• Убедитесь, что винты закручены плотно и измерительная труба не может быть ослаблена.
• Проследите, чтобы фиттинг стопорного винта не находился на уровне отверстия
коаксиальной трубы.
