1 Присоедините переходник к верхней части изолирующей камеры.
2 Затяните 4 болта с помощью ключа шестигранника на 5 мм.
3 Подключите разъем провода 50 Ом к технологическому присоединению с помощью ключа на 8 мм
с открытым зевом.
4 Подсоедините изолирующую камеру к технологическому соединению. Отверстия в изолирующей
камере должны находиться на уровне отверстий технологического присоединения. Постарайтесь
не повредить провод с сопротивлением 50 Ом. Закрутите 4 верхних болта на нижней части
изолирующей камеры с помощью шестигранного ключа на 5 мм.
5 Поместите конвертер сигналов OPTIFLEX 2200 на переходник. Убедитесь, что переходник
полностью покрывает зону соединения (конвертера сигналов).
6 Затяните фиксирующий винт внизу конвертера сигналов с помощью шестигранного ключа на 5 мм.
Процедура 3A: Как подсоединить конвертер сигналов OPTIFLEX 2200 (взрывобезопасное
исполнение)

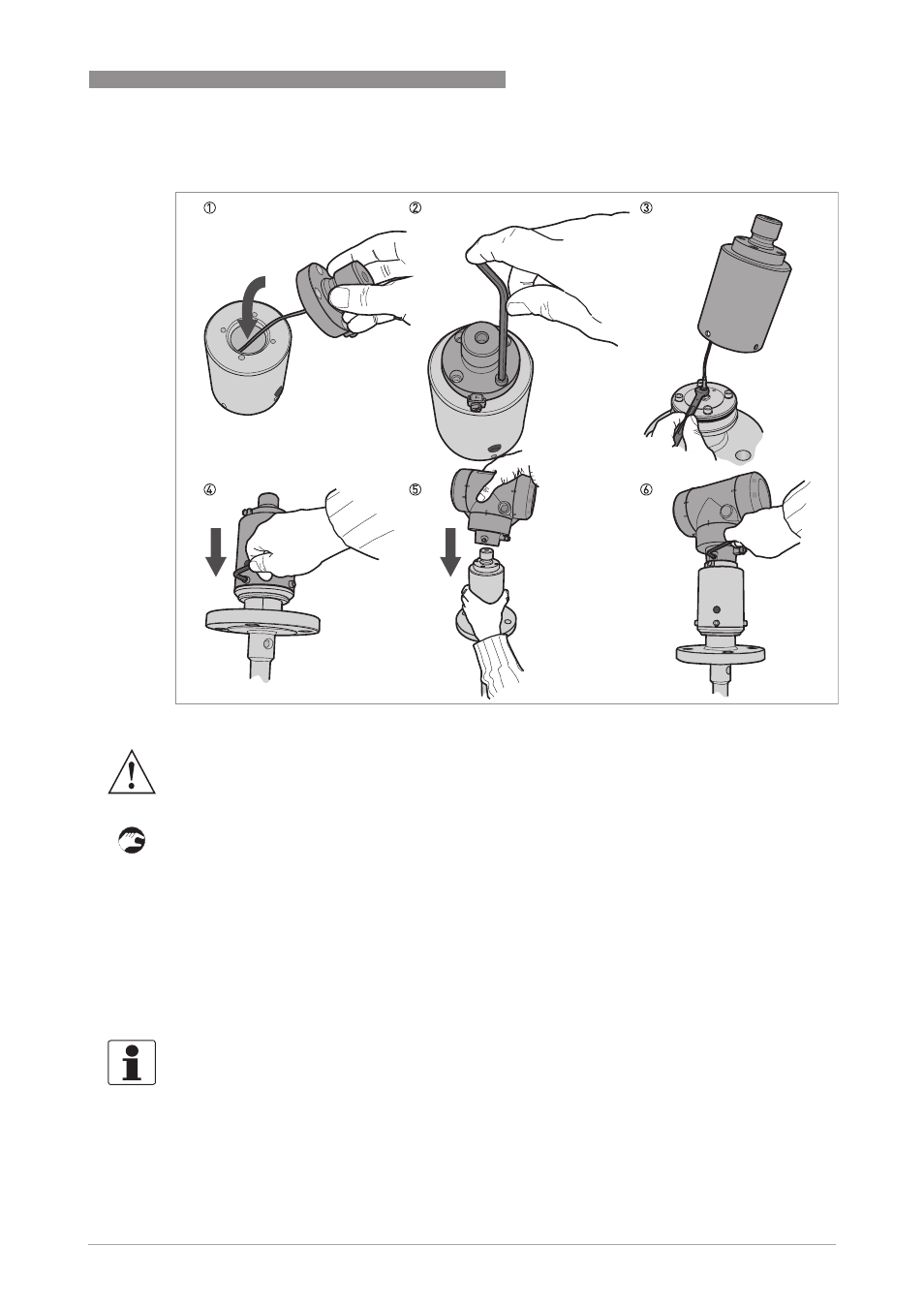

P иcyнoк 7-4: Процедура 3A: Как подсоединить конвертер сигналов OPTIFLEX 2200 (взрывобезопасное исполнение)
Внимание!
Убедитесь, что поверхности в месте соединения чистые. Изолирующая камера должна быть
герметичной.
Информация!
Следующая процедура позволяет выполнить процесс калибровки нового прибора. Вам
понадобятся две опорные точки (уровня), определенные в резервуаре с помощью иного метода
измерения (посредством другого проверенного уровнемера или индикатора уровня). Эти точки
идентифицированы как опорная точка 1 (R1) и опорная точка 2 (R2). R1 - это точка
наполненности резервуара на 20 %. R2 - это точка наполненности резервуара на 80 %.
