Ограничения при измерениях (мертвая зона) в мм и дюймах
Ограничения при измерениях (нелинейная зона) в мм и дюймах
80
ε
r
для воды; 2,3
ε
r
для нефти
Однотросовые и одностержневые сенсоры
P

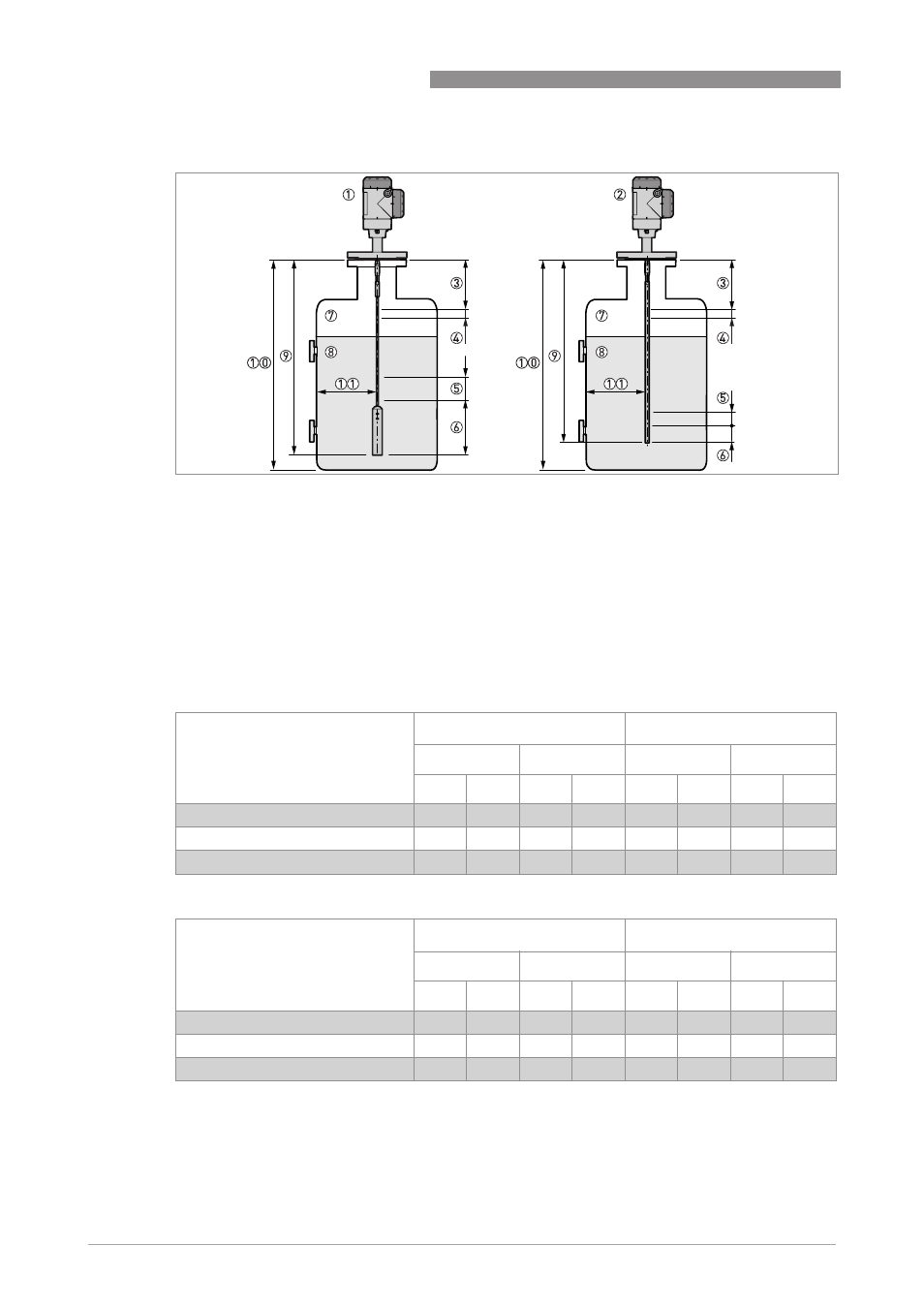

иcyнoк 8-9: Ограничения при измерениях
1 Приборы с однотросовыми сенсорами
2 Приборы с одностержневыми сенсорами
3 Верхняя мертвая зона: Область в верхней части сенсора, в которой измерения невозможны
4 Верхняя нелинейная зона: Область в верхней части сенсора, в которой точность измерений снижена до ±30 мм / ±1,18¨
5 Нижняя нелинейная зона: Область в нижней части сенсора, в которой точность измерений снижена до ±30 мм / ±1,18¨
6 Нижняя мертвая зона: Область в нижней части сенсора, в которой измерения невозможны
7 Газ (Воздух)
8 Продукт
9 L, Длина сенсора
10 Высота емкости
11 Минимальное расстояние от сенсора до стенки металлической емкости: Однотросовые или одностержневые сенсоры =
300
мм/ 12¨
Мертвая зона
ε
r
= 80
ε
r
= 2,3
Верхняя 3
Нижняя 6
Верхняя 3
Нижняя 6
[
мм]
[
дюйм]
[
мм]
[
дюйм]
[
мм]
[
дюйм]
[
мм]
[
дюйм]
Однотросовый сенсор
∅2 мм
250
9,84
200
7,87
350
13,78
250
9,84
Однотросовый сенсор
∅4 мм
250
9,84
200
7,87
300
11,81
200
7,87
Одинарный стержень
150
5,91
50
1,97
300
11,81
170
6,69
Нелинейная зона
ε
r
= 80
ε
r
= 2,3
Верхняя 4
Нижняя 5
Верхняя 4
Нижняя 5
[
мм]
[
дюйм]
[
мм]
[
дюйм]
[
мм]
[
дюйм]
[
мм]
[
дюйм]
Однотросовый сенсор
∅2 мм
50
1,97
0
0
0
0
50
1,97
Однотросовый сенсор
∅4 мм
50
1,97
0
0
0
0
60
2,36
Одинарный стержень
150
5,91
0
0
0
0
0
0
