8
Технические характеристики
116
OPTIFLEX 2200 C/F
www.krohne.com 02/2014 - 4003468001 - HB OPTIFLEX 2200-R02-ru
8.1
Принцип измерения
Принцип измерения рефлекс радарного уровнемера (TDR) основан на проверенной технологии
измерения времени отражения сигнала (Time Domain Reflectometry).
При данном способе измерений электромагнитные импульсы малой мощности посылаются по
жесткому или гибкому волноводу каждую наносекунду. Эти импульсы движутся со скоростью света.
Когда импульсы достигают поверхности продукта, они отражаются от нее и возвращаются обратно в
конвертер сигналов.
Прибор измеряет время между моментами отправки и принятия сигнала. Половина этого времени
соответствует расстоянию между точкой начала отсчета (нижняя полость фланца) и поверхностью
продукта. Время прохождения импульса преобразуется конвертером в токовый выходной сигнал
4...20
мА.
Пыль, пена, пары, неспокойная поверхность, кипение жидкости, изменения давления, температуры и
плотности не влияют на работу прибора.
Следующий рисунок показывает изображение, которое пользователь видит на осциллограмме, когда
измеряется уровень только одного продукта.

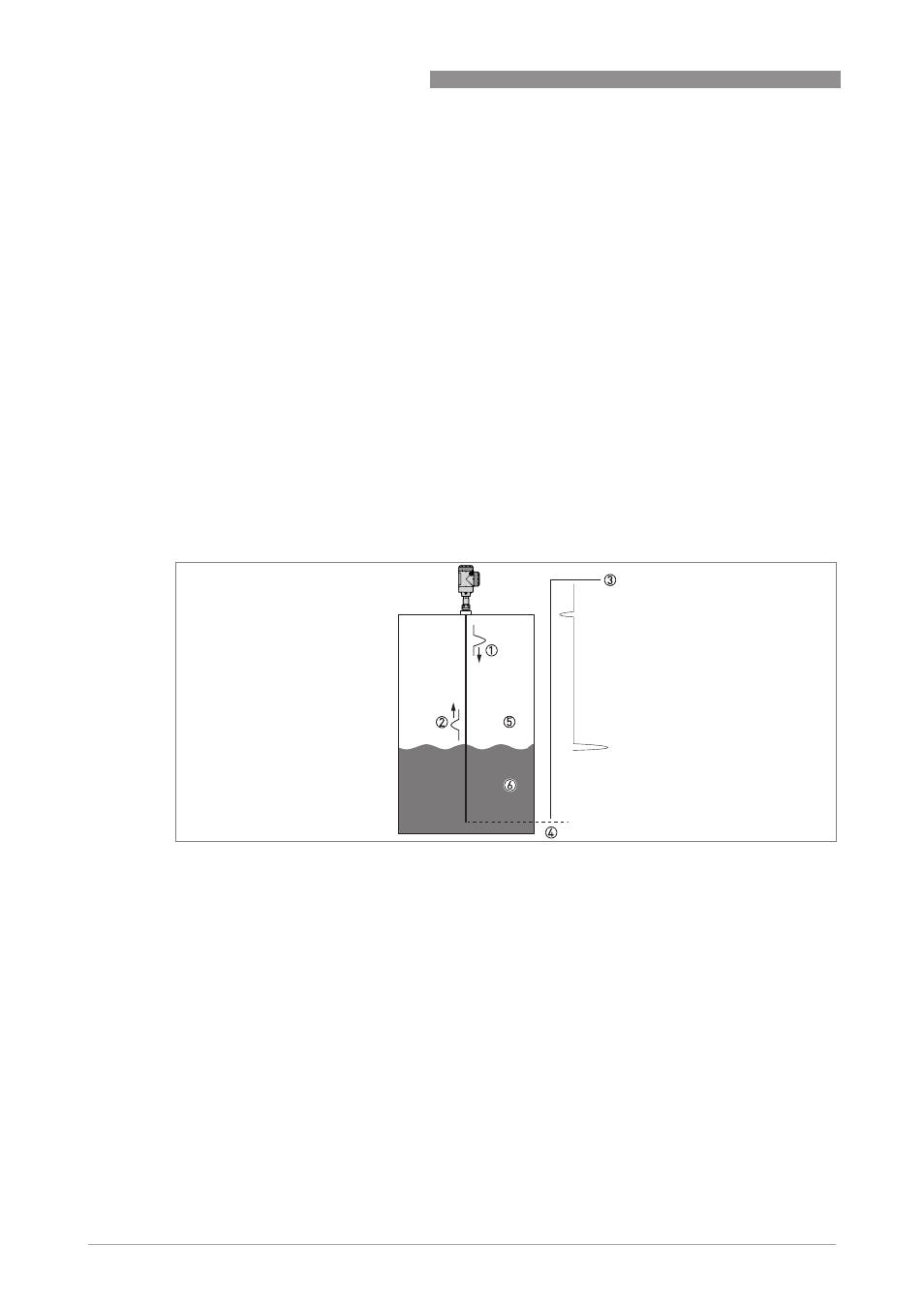

Измерение уровня рефлекс радарным методом (TDR)
P иcyнoк 8-1: Измерение уровня
рефлекс радарным методом (TDR)
1 Излученный импульс
2 Отраженный импульс
3 Амплитуда импульса
4 Время прохождения сигнала
5 Воздух, ε
r
= 1
6 ε
r
≥ 1,4 в режиме прямого измерения или ε
r
≥ 1,1 в TBF-режиме
