Груз сенсора имеет отверстие с внутренней резьбой M8. Вы можете накрутить груз противовеса на
резьбу.
• Приварите трубу с внутренним диаметром 23...25 мм/ 0,91...1 дюйм ко дну резервуара.
i
Убедитесь, что труба выровнена относительно технологического присоединения в верхней
части резервуара.
• Опустите сенсор в резервуар.
• Опустите конец сенсора в трубу.
Если это не представляется возможным, к сенсору можно прикрепить опоры.
Однотросовый сенсор
∅2 мм / 0.08¨
P

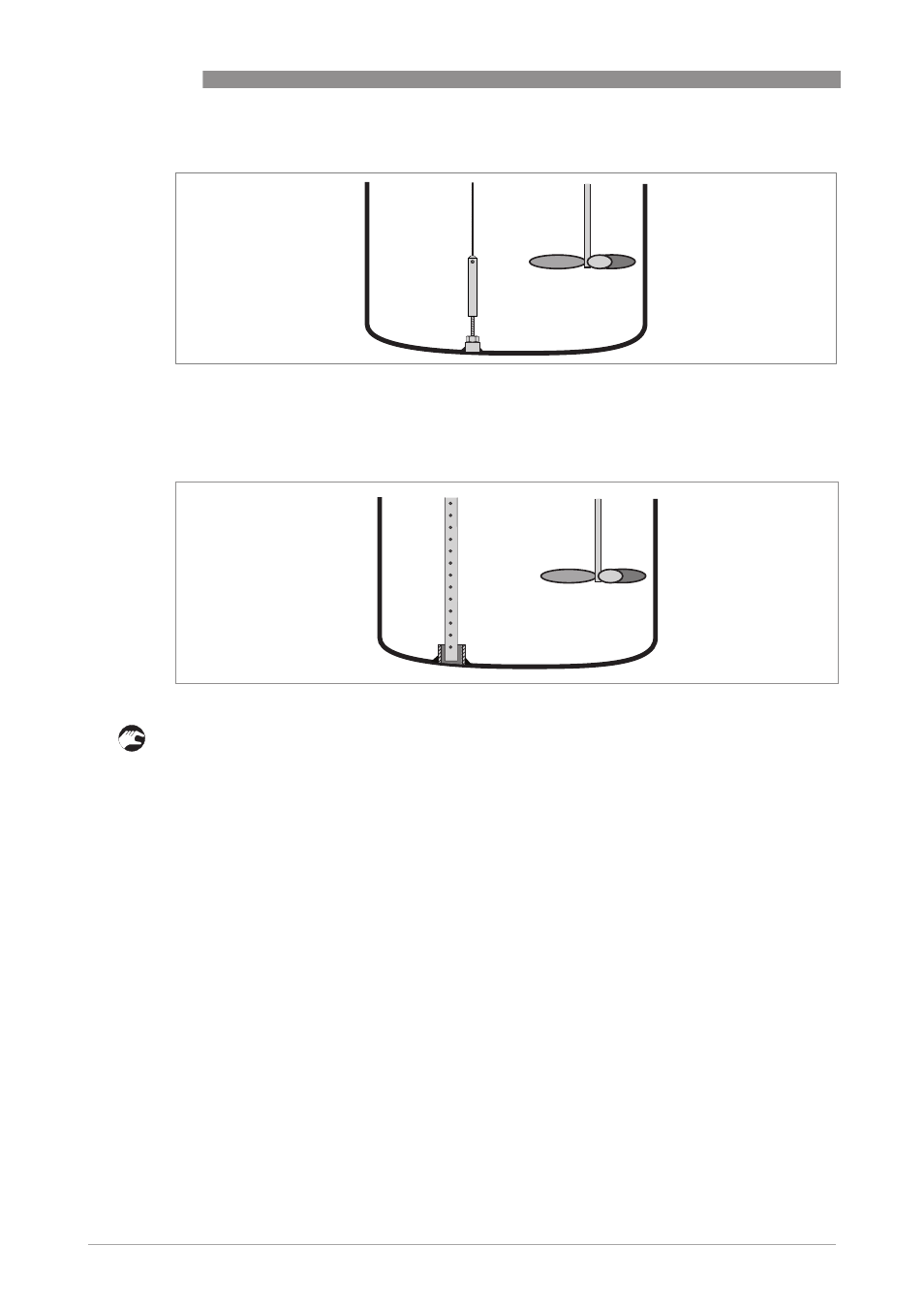

иcyнoк 3-16: Как присоединить однотросовый сенсор диаметром 2 мм/0,08 дюймов, чтобы он сохранил прямое положение
Коаксиальный сенсор
∅22 мм / 0,8¨
P
иcyнoк 3-17: Как присоединить коаксиальный сенсор, чтобы он сохранил прямое положение
