• Убедитесь, что все электрические кабели соответствуют требованиям национальных правил по
установке электрооборудования.
• Кабель должен быть проложен так, чтобы перед вводом в прибор образовалась петля 1 для
защиты от попадания влаги в корпус.
• Затяните кабельные уплотнения 2.
• Закройте неиспользуемый кабельный проход заглушкой 3.
Диаметр внешней обмотки электрического кабеля должен быть 6…10 мм или 0,2…0,39 дюйма.
4.6
Промышленные сети
4.6.1
Общая информация
Прибор использует для связи HART
®
-
протокол. Данный протокол соответствует стандарту HART
®
Communication Foundation.
Прибор может быть подключен с помощью двухточечного
присоединения. Кроме того, он может быть включен в сегмент многоточечной промышленной сети,
содержащей до 15 приборов.
На заводе прибор настраивают на обмен данными в сети с двухточечным подключением. Чтобы
изменить коммуникационный режим «точка-точка» на «многоточечный сетевой режим» смотрите
Конфигурирование параметров для работы в сети по HART®-протоколу на странице 84.
4.6.2
Сети с двухточечным соединением
P

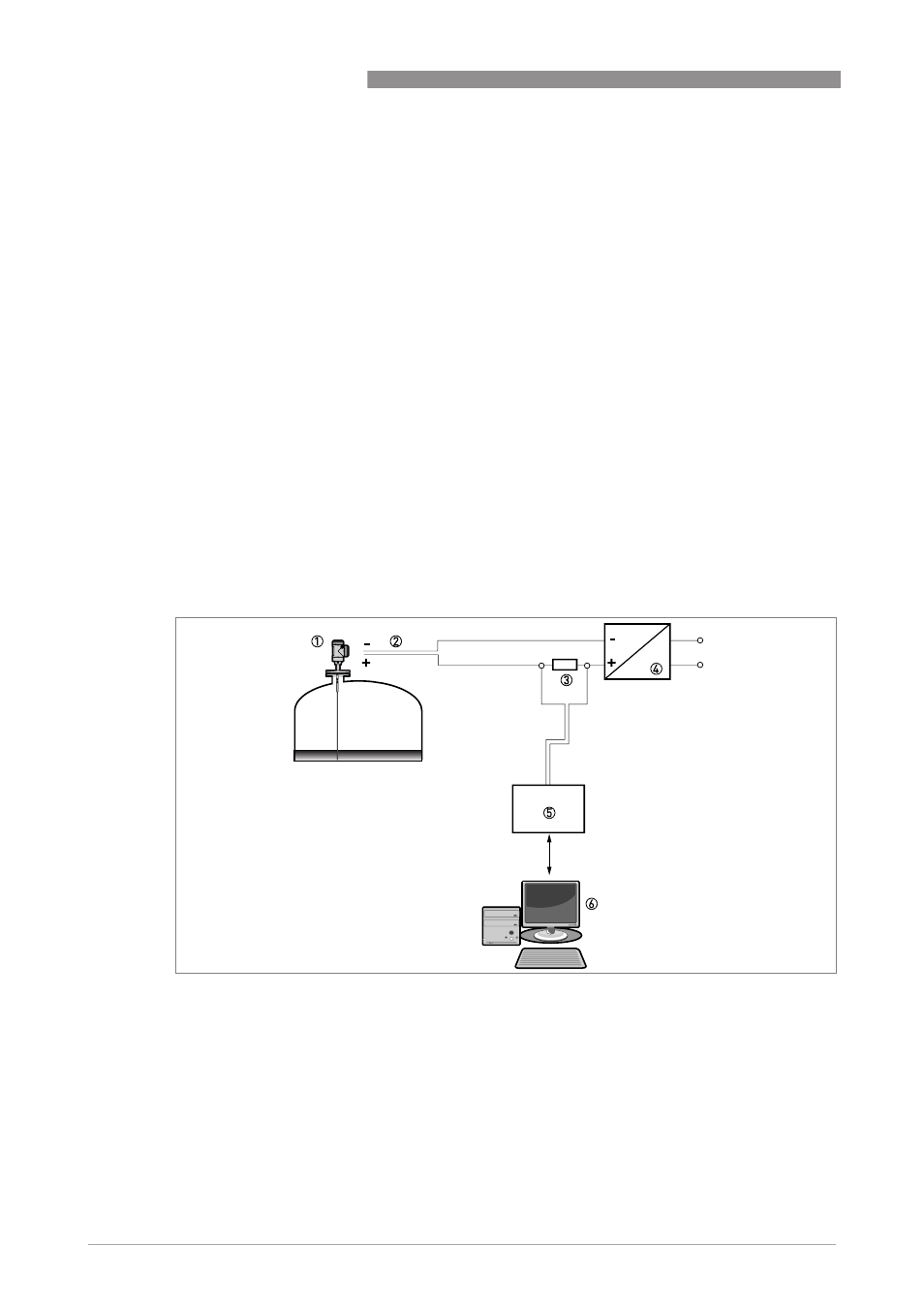

иcyнoк 4-14: Двухточечное подключение (для приборов невзрывозащищённого исполнения)
1 Адрес прибора (0 при двухточечном подключении)
2 4...20 мА + HART
®
3 Резистор для связи по HART
®
-
протоколу
4 Источник питания
5 Модем HART
®
6 HART
®
коммуникационное устройство
