3
Монтаж
24
OPTIFLEX 2200 C/F
www.krohne.com
02/2014 - 4003468001 - HB OPTIFLEX 2200-R02-ru
3.6.2
Как подсоединть сенсор ко дну резервуара
Если поверхность жидкости неспокойна или в турбулентном состоянии, вы можете присоединить
сенсор ко дну резервуара. Процедура присоединения зависит от типа сенсора.
• Приварите трубу с внутренним диаметром 28...30 мм / 1,1...1,2¨ ко дну резервуара.
i
Убедитесь, что труба выровнена относительно технологического присоединения в верхней
части резервуара.
• Опустите сенсор в резервуар.
• Опустите конец сенсора в трубу.
Груз сенсора имеет отверстие с внутренней резьбой M8. Вы также можете выбрать
соответствующую опцию и подсоединить:
1 анкерный стержень;
2 стяжную муфту.
За более подробной информацией обратитесь к вашему поставщику.
Осторожно!
Держите сенсор прямо.
Сдвоенный стержневой сенсор
∅8 мм / 0,3¨
P

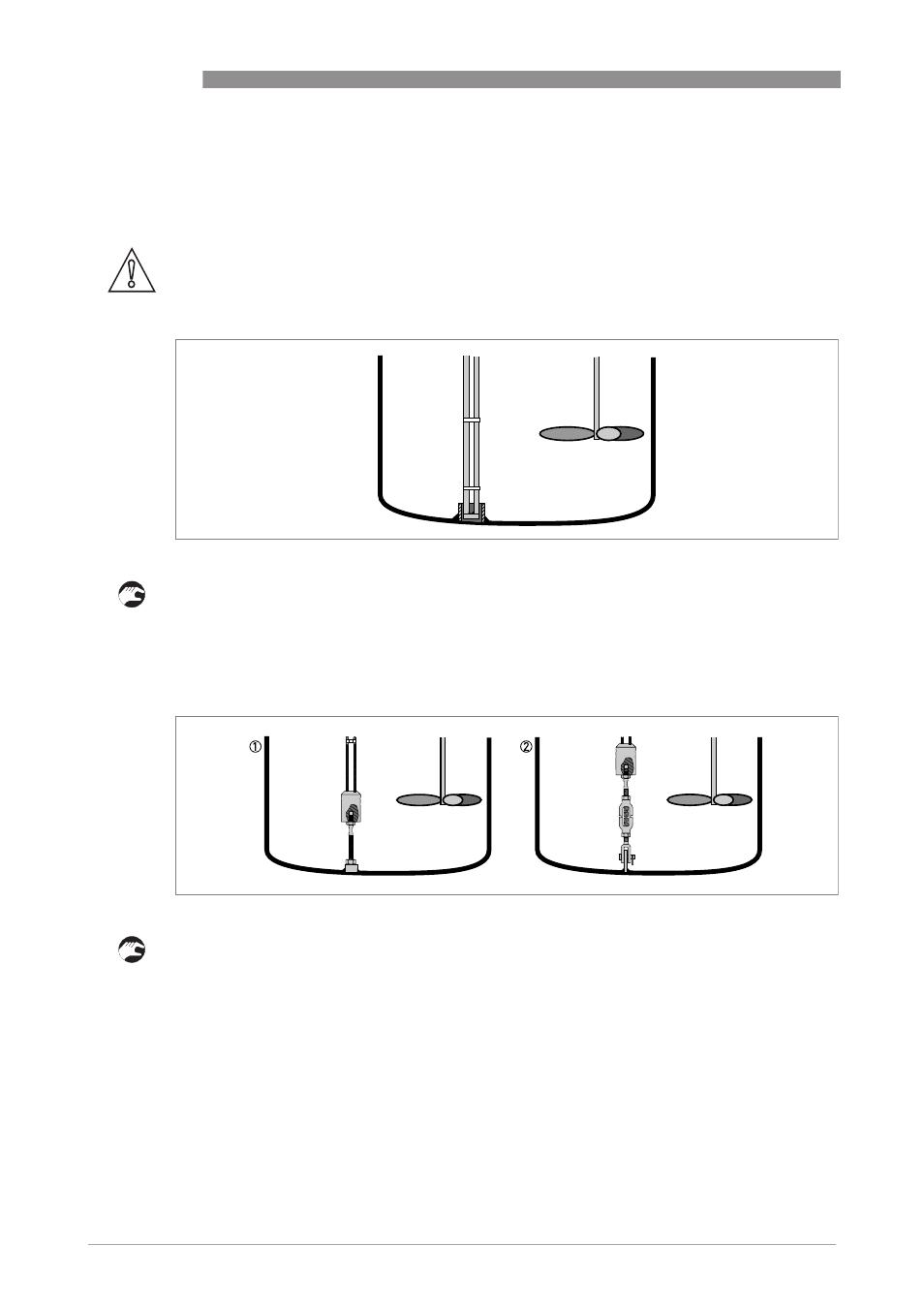

иcyнoк 3-12: Как присоединить двухстержневой сенсор, чтобы он сохранил прямое положение
Двухтросовый сенсор
∅4 мм / 0,15¨
P
иcyнoк 3-13: Как присоединить двухтросовый сенсор, чтобы он сохранил прямое положение
