Электрический монтаж
50
OPTIFLEX 2200 C/F
www.krohne.com
02/2014 - 4003468001 - HB OPTIFLEX 2200-R02-ru
печатную плату. Плотно зажмите уплотнения кабельных вводов.
• Установите крышку на корпус и нажмите вниз.
• Поверните крышку по часовой стрелке до тех пор, пока она полностью не остановится.
• Туго затяните стопорный винт.
4.2.2
Раздельное исполнение
P

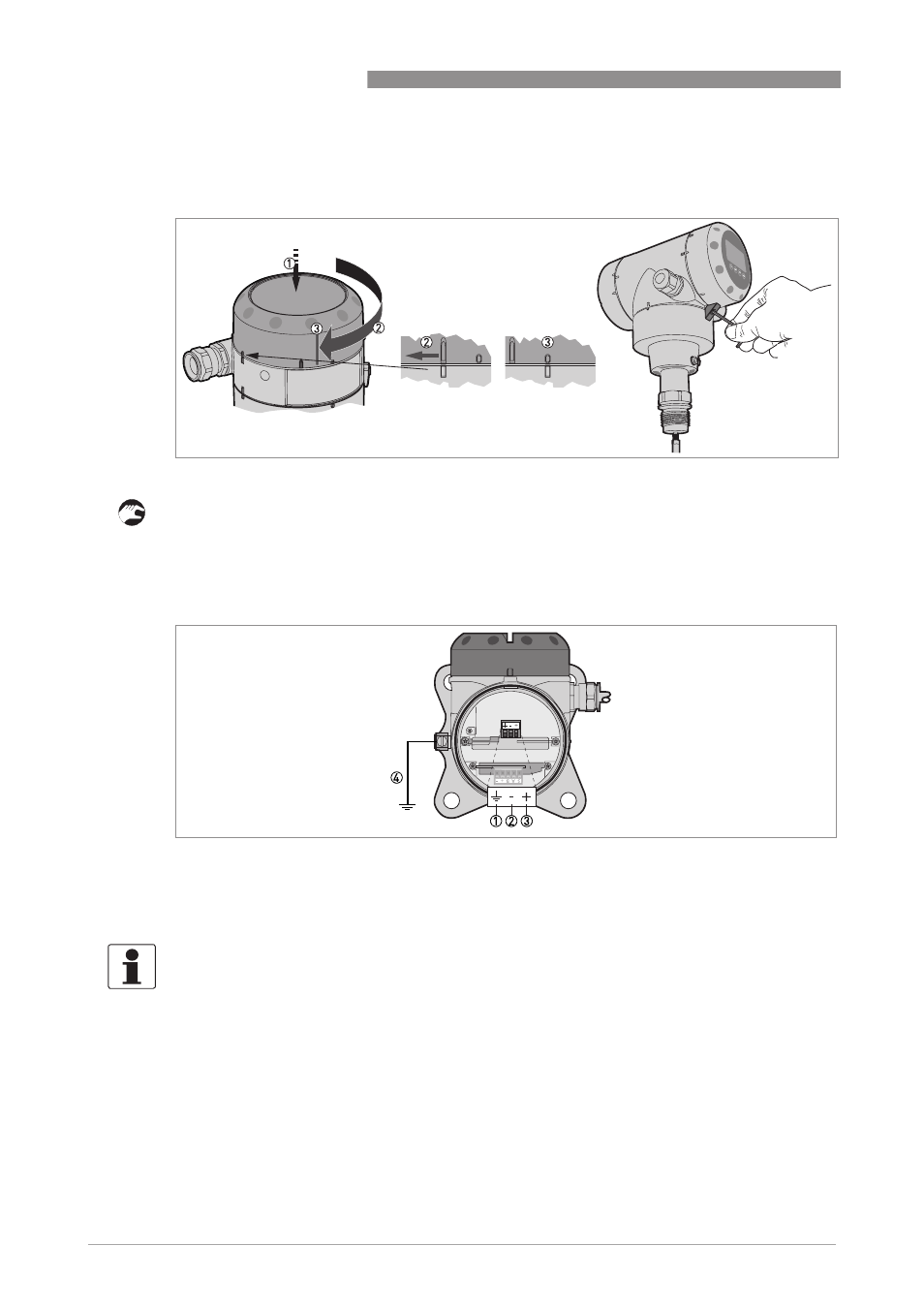

иcyнoк 4-4: Как закрыть крышку клеммного отсека
Клеммы для электрического подключения
P
иcyнoк 4-5: Клеммы для электрического подключения
1 Клемма заземления внутри корпуса (если кабель экранирован)
2 Токовый выход -
3 Токовый выход +
4 Месторасположение внешней клеммы заземления (в нижней части конвертора)
Информация!
Питание прибора осуществляется по токовому выходу. Клеммы токового выхода также
используются для обмена данными по HART
®
-
протоколу.
