3
Монтаж
46
OPTIFLEX 2200 C/F
www.krohne.com 02/2014 - 4003468001 - HB OPTIFLEX 2200-R02-ru
1 Открутите 2 барашковых винта от корпуса. Обеспечьте правильную установку гроверных шайб на
корпус (на креплениях для защитного козырька).
2 Опустите защитный козырек на прибор.
3 Закрутите 2 барашковых винта. Убедитесь, что винты установлены на правильные отверстия для
данного типа защитного козырька. Отверстия должны соответствовать заказанной версии
корпуса (компактная с вертикальным корпусом (невзрывозащищенное или искробезопасное
исполнение)). За дополнительной информацией обратитесь к нижеследующим иллюстрациям:
Габаритные размеры защитного козырька указаны в разделе на странице 130.

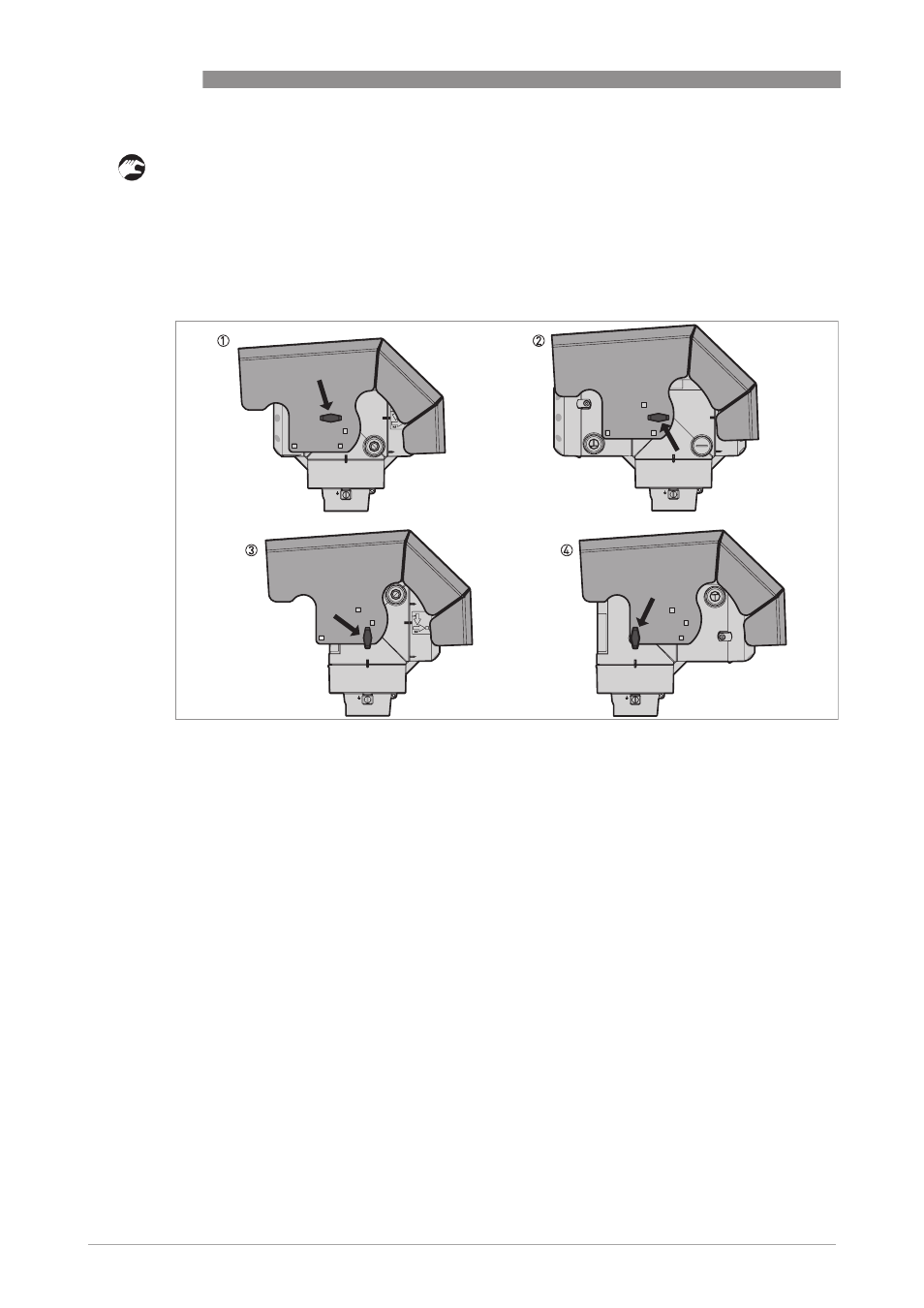

P иcyнoк 3-42: Отверстия для монтажа защитного козырька (для различных версий корпуса)
1 Компактная версия, горизонтальный корпус (исполнение без взрывозащиты и искробезопасное исполнение)
2 Компактная версия, горизонтальный корпус (с типом взрывозащиты Ex d)
3 Компактная версия, вертикальный корпус (общепромышленное исполнение и искробезопасное исполнение)
4 Компактная версия, вертикальный корпус (с типом взрывозащиты Ex d)
