Технические характеристики

84

OPTISWIRL 4070

www.krohne.com

02/2013 - 4002182601 - MA OPTISWIRL 4070C R07 ru

8.3.3

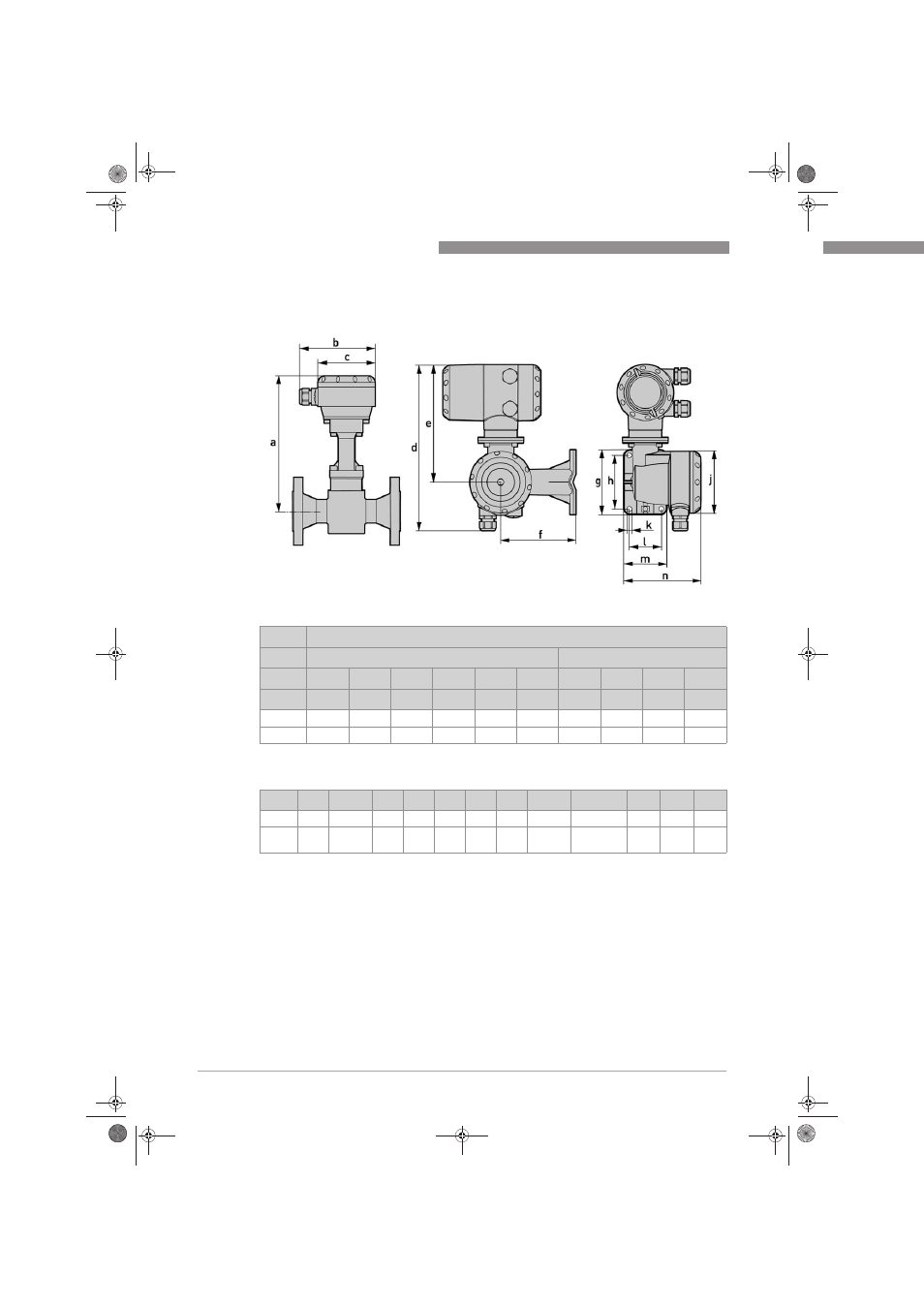

Габаритные размеры разнесённой версии прибора

Размер а

Фланцевая версия

"

Сэндвич"-версия

-

DN  15

25

40

50

80

100

150

200

250

300

NPS  ½

1

1½

2

3

4

6

8

10

12

[

мм]  248

248

253

258

273

293

308

333

353

378

["]

9,77

9,77

9,97

10,2

10,8

11,5

12,1

13,1

13,9

14,9

b

c

d

e

f

g

h

j

k

l

m

n

[

мм]

140

∅ 106

310

219

140

120

100

∅ 115

∅ 9 (4x)

60

80

144

["]

5,52

∅ 4,18

12,2

8,63

5,52

4,73

3,94

∅ 4,53

∅ 0.36
(4x)

2,36

3,15

5,67
