Электрический монтаж
4
37
OPTISWIRL 4070
www.krohne.com
02/2013 - 4002182601 - MA OPTISWIRL 4070C R07 ru
4.4

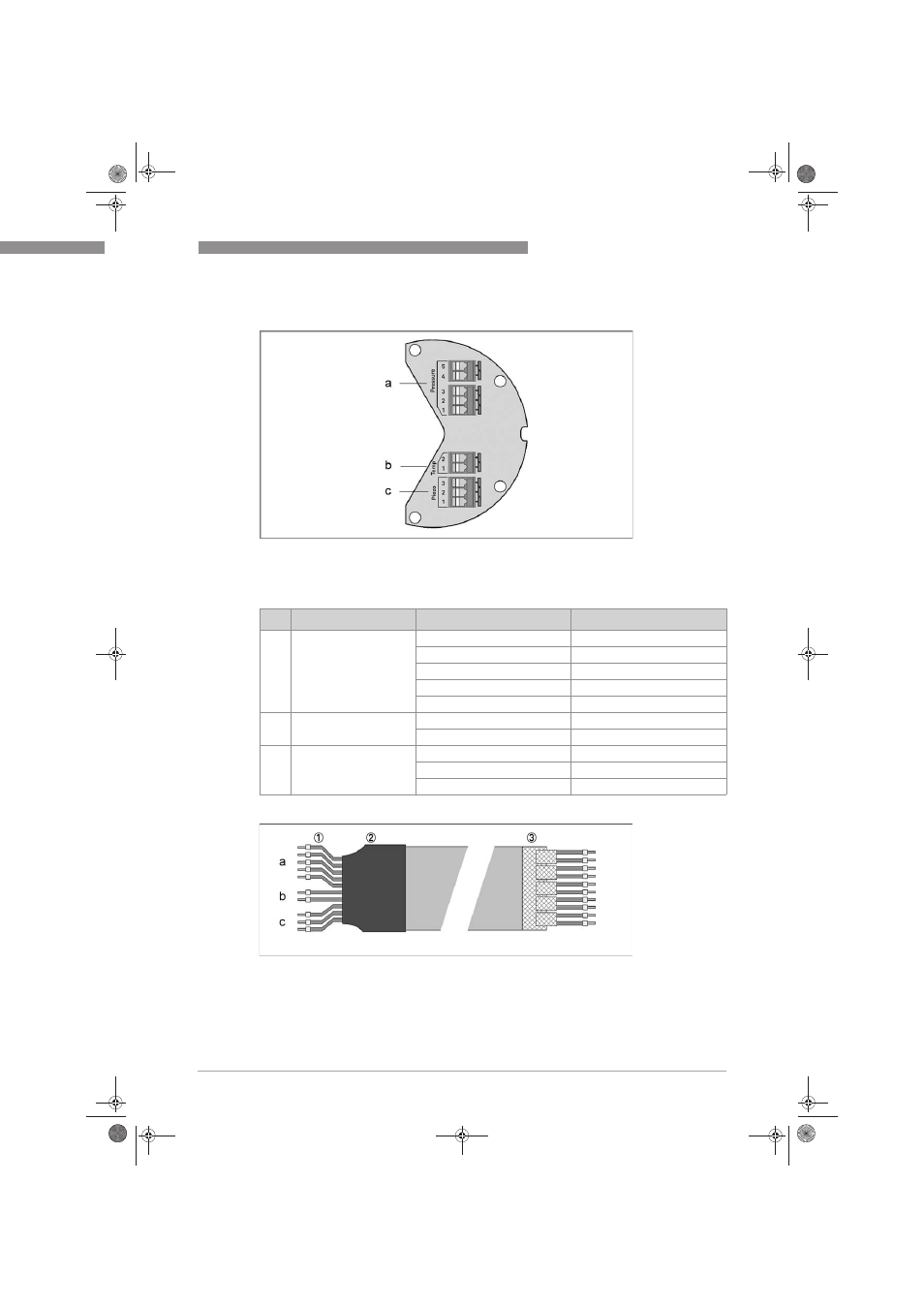

Подключение раздельной версии прибора
Соединительные клеммы в клеммной коробке первичного преобразователя и клеммной коробке
настенного крепления конструктивно идентичны.
Цвета проводов соединительного кабеля
Подключение (цепь)
Клемма №:
Цвет провода
a
Датчик давления
5
коричневый
4
бледно-розовый
3
зеленый
2
серый
1
белый
b
Температурный датчик
2
чёрный
1
фиолетовый
c
Датчик вихрей
3
красный
2
желтый
1
синий
Соединительный кабель в раздельной версии исполнения
1 Со стороны подключения к первичному преобразователю – длина проводов около 100 мм
2 Длина термоусадочной изоляции около 30 мм
3 Со стороны подключения к настенному корпусу – экран заводского исполнения – длина около 15 мм
