4.3.1
Источник питания
Требуемое напряжение питания можно рассчитать по приведенной ниже формуле:
U
внеш.
= R
нагр.
* 22
мА + 14В
где
U
внеш.
=
минимальное напряжение питания, и
R
нагр.
=
общее сопротивление измерительной петли.
4.3.2
Счётчик / Импульсный выход
Основными единицами измерения для счётчика и импульсного выхода являются м
3
для объёма,
м
3
норм. для объёма, приведённого к нормальным условиям, и кг для массы.
Единица измерения и коэффициент пересчёта могут быть изменены в пункте меню 3.2.8
«
Конфиг.счётчика». Могут быть заданы также и специальные пользовательские единицы изменения
(
Спец.польз.), при этом коэффициент пересчёта должен быть задан всегда относительно основной
единицы измерения.Пример расчёта смотрите в главе 6.2.5 "Изменение единиц измерения".
Максимальная частота импульсного выхода составляет 0,5 Гц.
Информация!
Напряжение питания должно быть в пределах от 14 В до 36 В постоянного тока. Оно зависит от
общего сопротивления измерительного контура. Чтобы определить общее сопротивление,
необходимо сложить сопротивления каждого компонента в измерительном контуре (без
внутреннего сопротивления измерительного прибора).
Информация!
Источник питания должен обеспечивать ток на выходе не менее 22 мА.

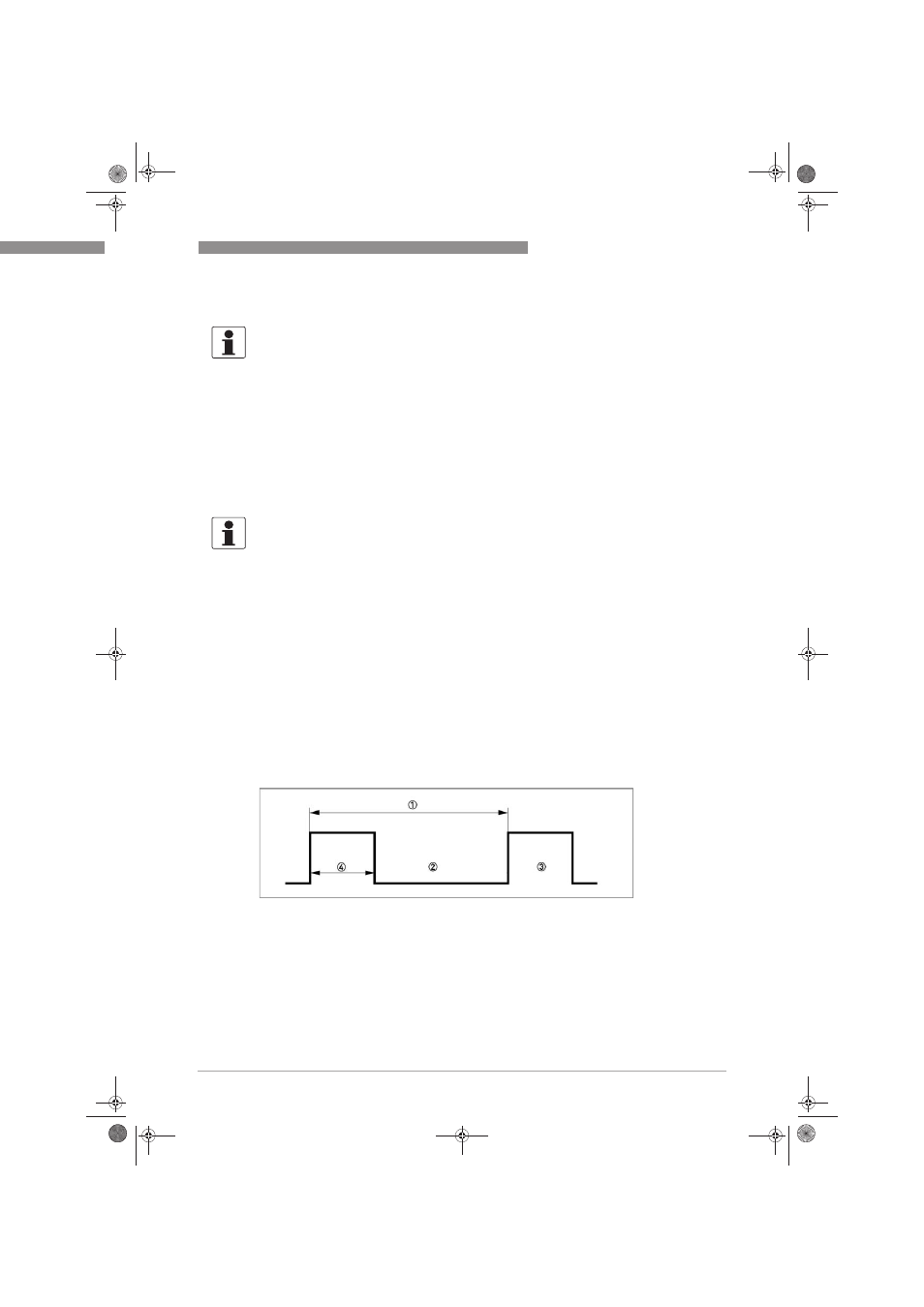

P
иcyнoк 4-3: импульсный выход
1 f
макс.
≤ 0,5 Гц:
2 замкнут
3 разомкнут
4 Импульс ≥ 250 мсек
