4
Электрический монтаж
38
OPTISWIRL 4070
www.krohne.com
02/2013 - 4002182601 - MA OPTISWIRL 4070C R07 ru

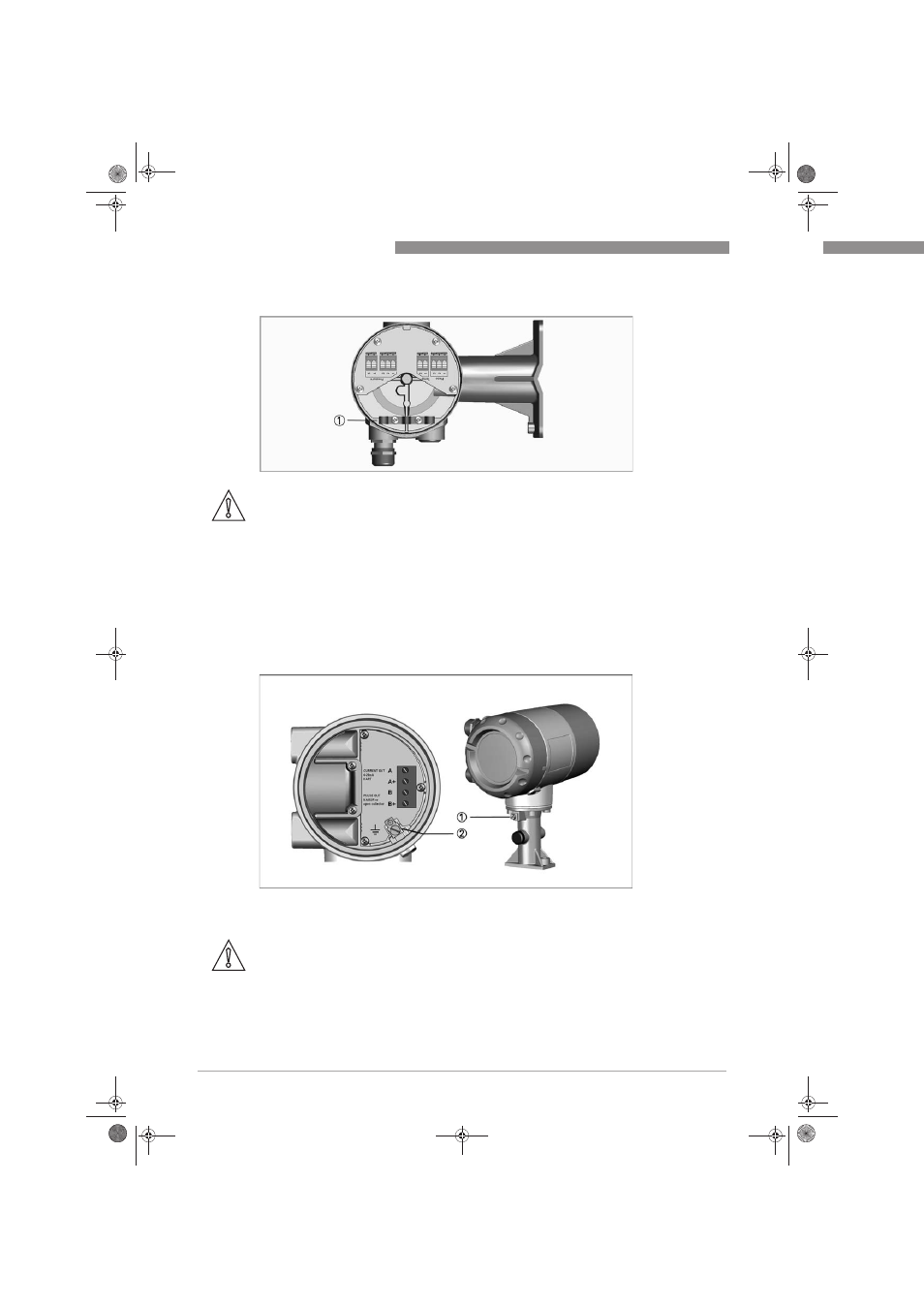

Подключение экрана соединительного кабеля раздельной версии исполнения
4.5
Подключение заземления
Заземление осуществляется по выбору: или через присоединение к клемме заземления в корпусе,
или через присоединение к клемме заземления на соединительном участке между первичным
преобразователем и конвертером сигналов. Оба электрических присоединения равнозначны с
технической точки зрения.
Осторожно!
Экран кабеля подключается только с одной стороны под U-образную клемму 1 в клеммной
коробке настенного крепления.
Подключение заземления в компактной версии прибора
1 Подключение электрического заземления на соединительном участке между первичным преобразователем и конвертером
сигналов.
2 Электрическое подключение заземления в корпусе
Осторожно!
Для достижения точности измерений прибор должен быть правильно заземлён. Кабель
заземления не должен передавать какое бы то ни было наведённое напряжения.
Не заземляйте с помощью данного кабеля никакие другие электрические приборы.
