4
Электрический монтаж
34
OPTISWIRL 4070
www.krohne.com
02/2013 - 4002182601 - MA OPTISWIRL 4070C R07 ru
4.3
Подключение токового и импульсного выхода
• Токовый выход:
В некоторых случаях может потребоваться экранированный или витой кабель. Заземление
экрана кабеля может осуществляться только в одном месте (возле источника питания).
• Импульсный выход:
При одновременном использовании импульсного и токового выхода требуются две отдельные
сигнальные цепи, к каждой из которой требуется собственный источник питания.
Общее сопротивление должно быть таким, чтобы общий ток I
общ.
не превышал 100 мА.
• Подключение токового выхода к клеммам А, А+
Подключение импульсного выхода к клеммам В, В+
Максимальное сопротивление нагрузки рассчитывается следующим образом:
P

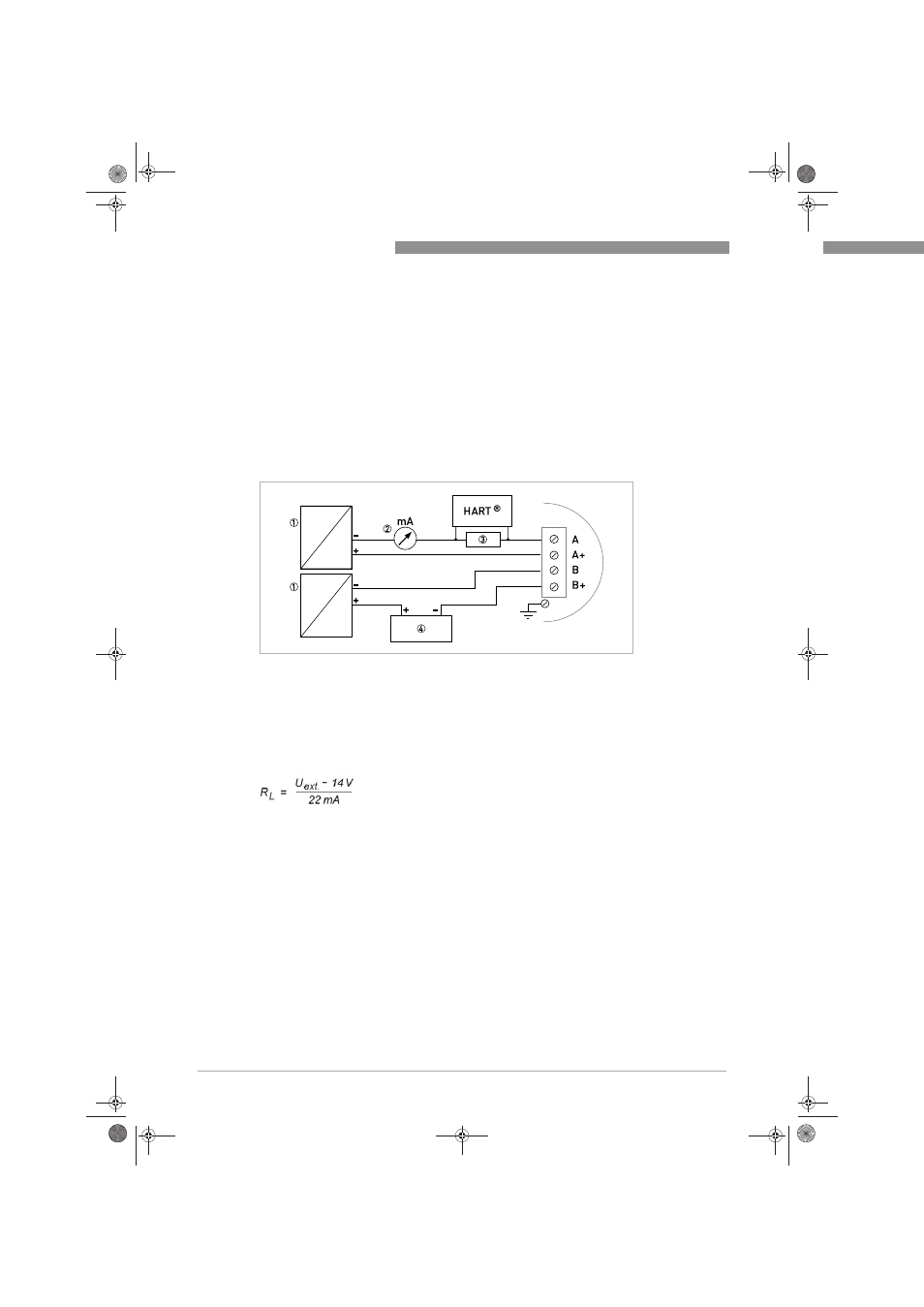

иcyнoк 4-2: Подключение токового и импульсного выхода
1 Источник питания для одной сигнальной цепи
2 Опциональное индикаторное устройство
3 Нагрузка для протокола HART
®
≥ 250 Ом
4 например, счётчик
