8
Технические характеристики
80
OPTISWIRL 4070
www.krohne.com 02/2013 - 4002182601 - MA OPTISWIRL 4070C R07 ru

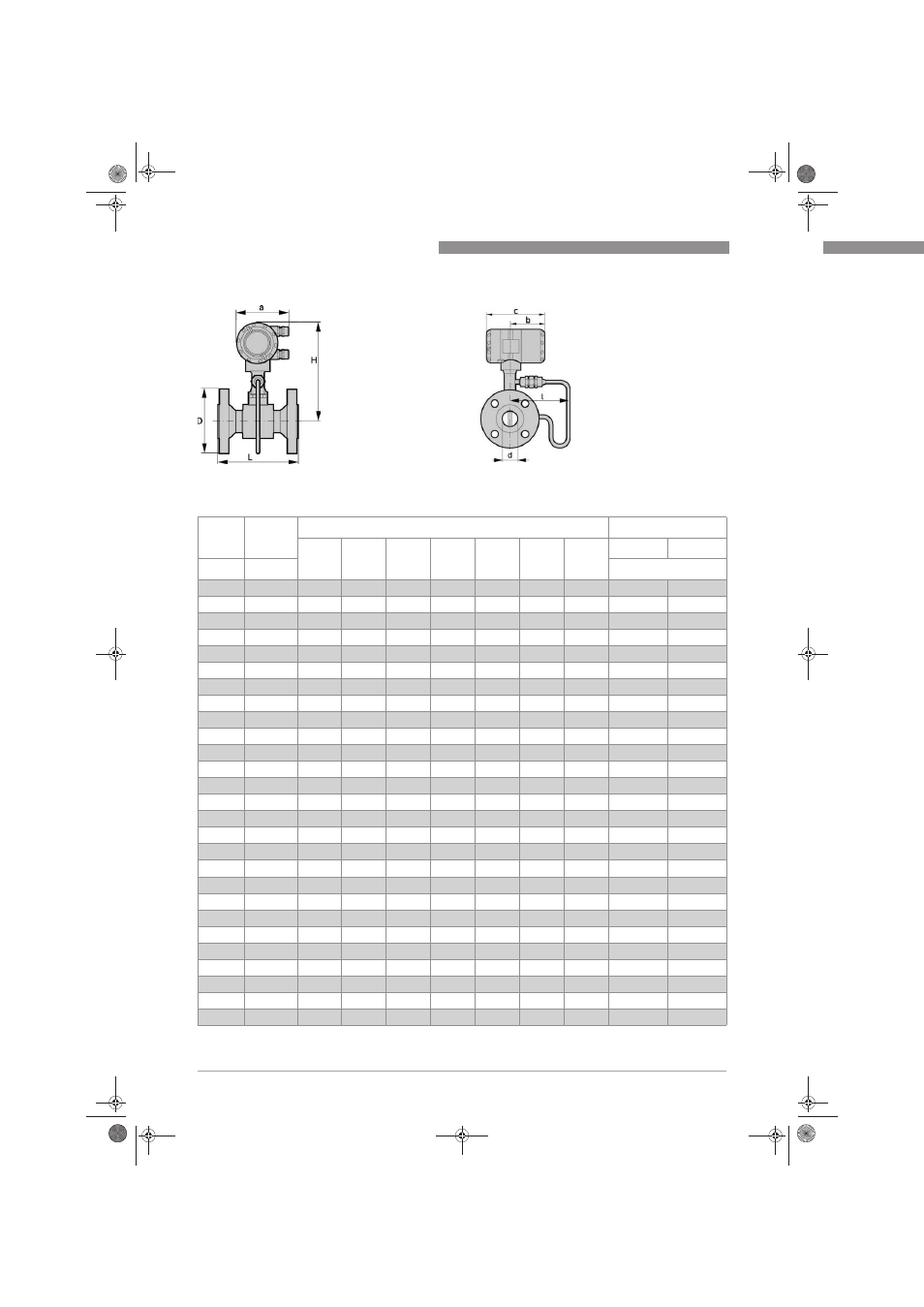

Фланцевое исполнение в соответствии с ASME B16.5
a = 135 мм / 5,32" b = 108 мм / 4,26"
c = 184 мм / 7,25"
Типораз-
мер
Давление
номин.
Габаритные размеры [мм] Вес [кг / фунт]
d d
FR 1
d
F2R 2
D L H l с без
NPS 3 Класс Датчик давления
½ 150 15,8 - - 90,0 200 265 174,3 5,1 / 11,2 4,5 / 9,9
½ 300 15,8 - - 95,0 200 265 174,3 5,5 / 12,1 4,9 / 10,8
½ 600 13,9 - - 95,0 200 265 174,3 5,7 / 12,6 5,1 / 11,2
1 150 26,6 15,8 - 110 200 265 174,3 6,8 / 15,0 6,2 / 13,7
1 300 26,6 15,8 - 125 200 265 174,3 7,8 / 17,2 7,2 / 15,9
1 600 24,3 15,8 - 125 200 265 174,3 8,1 / 17,9 7,5 / 16,5
1½ 150 40,9 26,6 15,8 125 200 270 174,3 8,9 / 19,9 8,3 / 18,3
1½ 300 40,9 26,6 15,8 155 200 270 174,3 11,0 / 24,3 10,4 / 22,9
1½ 600 38,1 26,6 15,8 155 200 270 174,3 12,0 / 26,5 11,4 / 25,1
2 150 52,6 40,9 26,6 150 200 275 174,3 11,6 / 25,6 11,0 / 24,3
2 300 52,6 40,9 26,6 165 200 275 174,3 13,0 / 28,7 12,4 / 27,4
2 600 49,3 40,9 26,6 165 200 275 174,3 14,5 / 32,0 13,9 / 30,6
3 150 78,0 52,6 40,9 190 200 290 174,5 20,4 / 45,0 19,8 / 43,7
3 300 78,0 52,6 40,9 210 200 290 174,5 23,4 / 51,6 22,8 / 50,2
3 600 73,7 52,6 40,9 210 200 290 174,5 24,4 / 52,8 23,8 / 52,5
4 150 102,4 78,0 52,6 230 250 310 176,5 24,0 / 52,9 23,4 / 51,6
4 300 102,4 78,0 52,6 255 250 310 176,5 32,0 / 70,6 31,4 / 69,2
4 600 97,2 78,0 52,6 275 250 310 176,5 41,0 / 90,4 40,4 / 89,1
6 150 154,2 102,4 78,0 280 300 325 196,5 36,8 / 81,1 36,2 / 79,8
6 300 154,2 102,4 78,0 320 300 325 196,5 51,8 / 114 51,2 / 113
6 600 146,3 102,4 78,0 355 300 325 196,5 76,8 / 169 46,2 / 102
8 150 202,7 154,2 102,4 345 300 350 208,5 50,6 / 146 50,0 / 146
8 300 202,7 154,2 102,4 380 300 350 208,5 75,4 / 190 74,8 / 190
10 150 254,5 202,7 154,2 405 380 370 236,5 75,0 / 197 74,4 / 196
10 300 254,5 202,7 154,2 455 380 370 236,5 107 / 252 106 / 240
12 150 304,8 254,5 202,7 485 450 395 261,0 107 / 318 106 / 317
12 300 304,8 254,5 202,7 520 450 395 261,0 152 / 415 151 / 414
