4
Электрический монтаж
32
OPTISWIRL 4070
www.krohne.com
02/2013 - 4002182601 - MA OPTISWIRL 4070C R07 ru
Электрический монтаж
4.1
Правила техники безопасности
4.2
Подключение конвертера
Обе клеммы заземления 7 и 8 равнозначны с технической точки зрения.
Опасность!
Проведение любых работ, связанных с электрическим монтажом оборудования, допускается
только при отключенном электропитании. Обратите внимание на значения напряжения,
приведенные на шильде прибора!
Опасность!
Соблюдайте действующие в стране нормы и правила работы и эксплуатации
электроустановок!
Опасность!
На приборы, которые эксплуатируются во взрывоопасных зонах, распространяются
дополнительные нормы безопасности. Обратитесь к документации на изделия
взрывозащищенного исполнения.
Внимание!
Региональные правила и нормы по охране труда подлежат неукоснительному соблюдению. К
любым видам работ с электрическими компонентами средства измерений допускаются
исключительно специалисты, прошедшие соответствующее обучение.
Информация!
Обратите внимание на шильду прибора и убедитесь в том, что поставленный прибор
соответствует заказанным спецификациям. Проверьте правильность напряжения питания,
значение которого выбито на шильде.
P

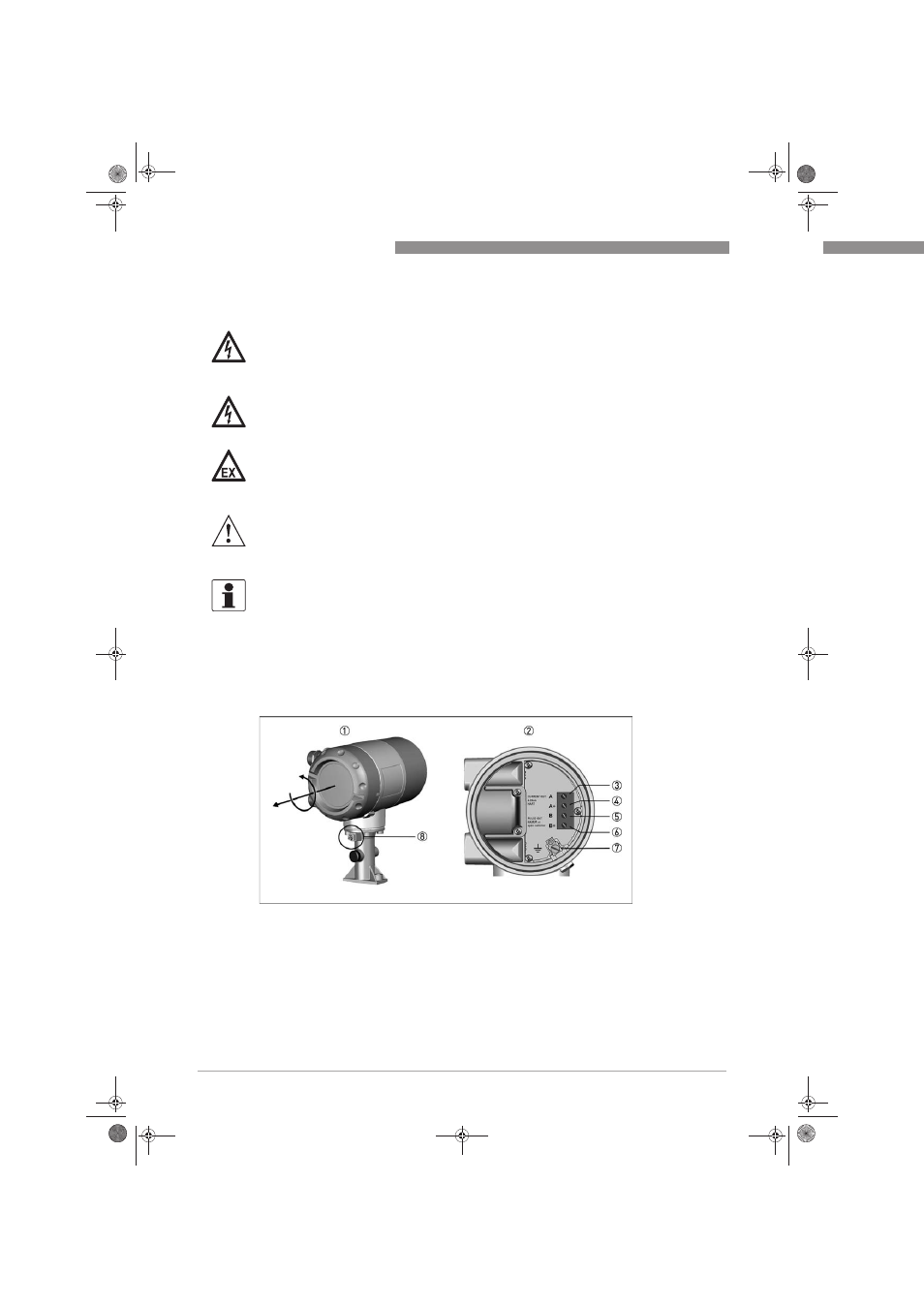

иcyнoк 4-1: Корпус конвертeра сигналов с крышкой
1 Крышка корпуса клеммного отсека
2 Клеммы подключения электрических сигналов при открытой крышке корпуса
3 Клемма А токовый выход -
4 Клемма А+ токовый выход +
5 Клемма В импульсный выход -
6 Клемма В+ импульсный выход +
7 Клемма заземления в корпусе
8 Клемма заземления на соединительном участке между первичным преобразователем и сигнальным конвертером.
