Электрический монтаж
36
OPTISWIRL 4070
www.krohne.com
02/2013 - 4002182601 - MA OPTISWIRL 4070C R07 ru
Импульсный выход является пассивным выходом с открытым коллектором, который гальванически
изолирован от цепей токового выхода и первичного преобразователя. При помощи перемычки на
плате усилителя он может быть настроен как выход с повышенной нагрузочной способностью или как
выход NAMUR.
Максимальная частота импульсного выхода составляет: f
макс.
= 0,5
Гц
Максимальная частота импульсного выхода составляет: f
макс.
= 0,5
Гц
Перемычка в положении NAMUR
R
i
= 900
Ом
U
макс.
= 36
В постоянного тока
Перемычка в положении "Повышенный ток"
Разомкнут:
Максимальное напряжение U
макс.
= 36
VDC
Ток утечки I
R
< 1
мА
Замкнут:
Максимальный ток I
макс.
= 100
мА
Напряжение U < 2 VDC
P

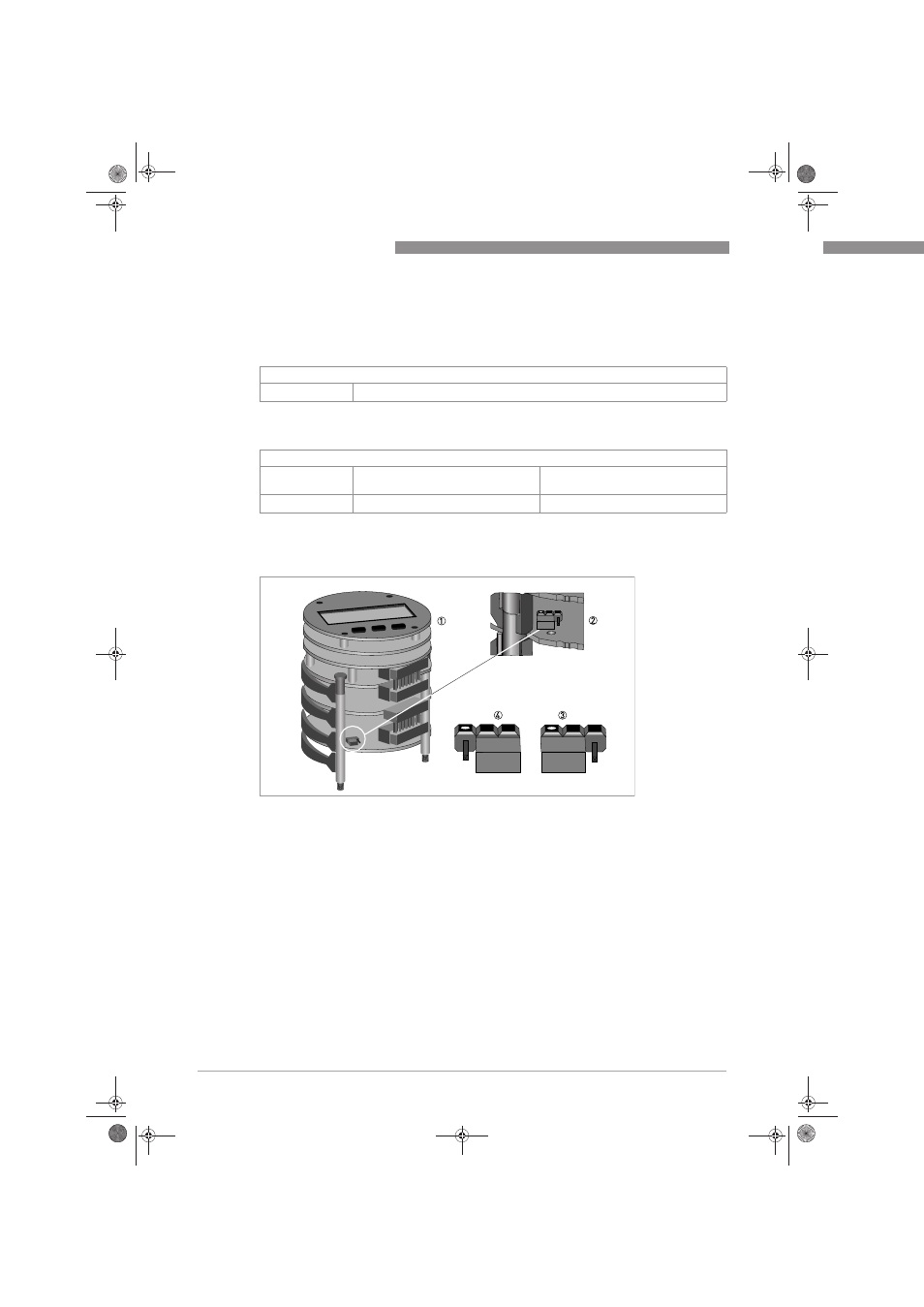

иcyнoк 4-4: Положения перемычки импульсного выхода
1 Блок электроники
2 Перемычка на плате
3 Перемычка в положении "Повышенный ток"
4 Перемычка в положении NAMUR
