3
Монтаж
28
OPTISWIRL 4070
www.krohne.com 02/2013 - 4002182601 - MA OPTISWIRL 4070C R07 ru
3.5.2 Минимальные выходные участки
3.5.3 Струевыпрямители
Если условия установки прибора не позволяют использовать входные прямые участки, то
изготовитель рекомендует применение струевыпрямителей. Струевыпрямители устанавливаются
между двумя фланцами перед измерительным прибором и уменьшают длину требуемого входного
участка.

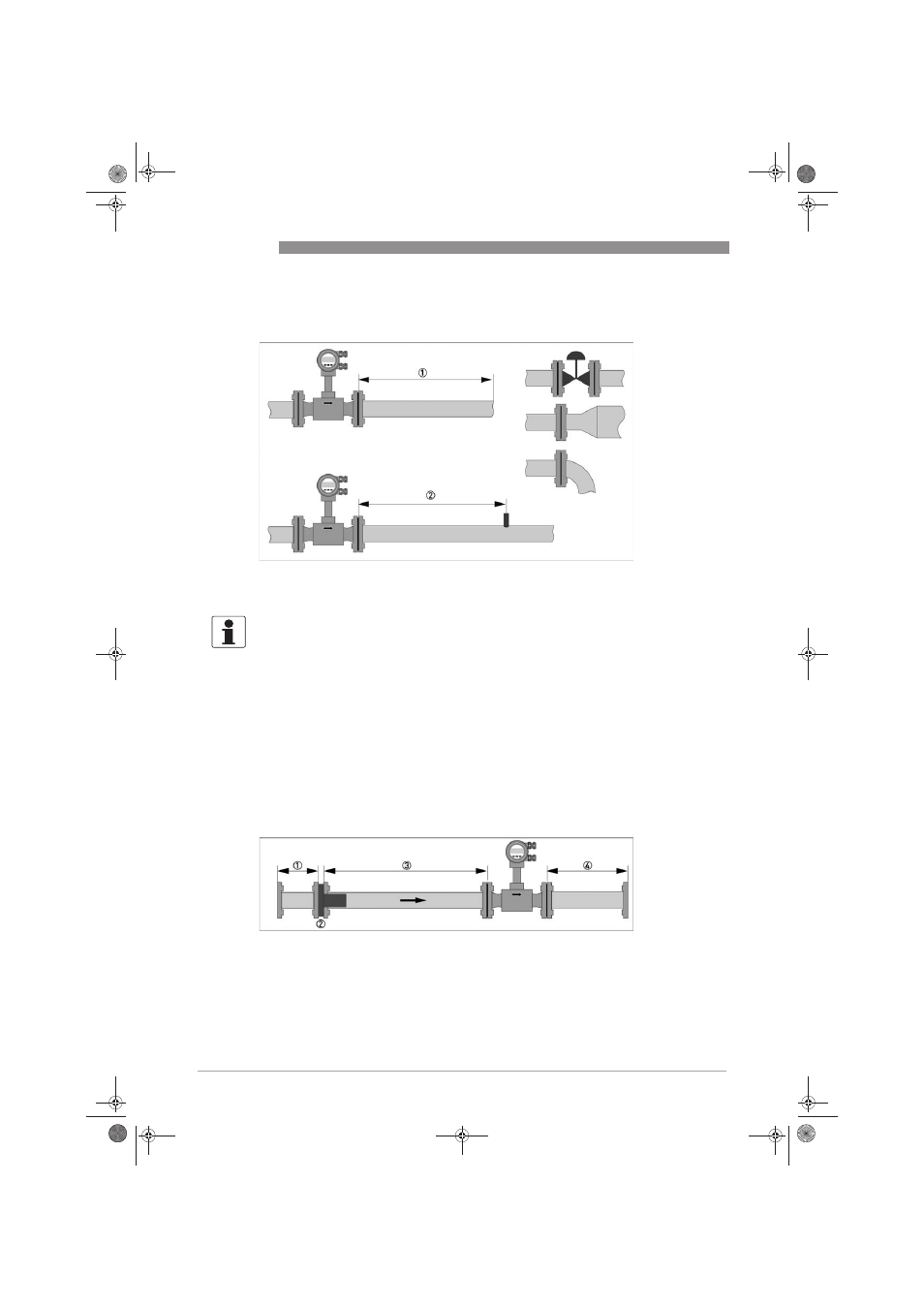

P иcyнoк 3-8: Минимальные выходные участки
1 До расширений, изгибов трубопроводов, регулирующих клапанов и т.д. ≥ 5 DN
2 До точек измерений ≥ 5…6 DN
Информация!
Внутренняя сторона трубопровода на измерительных позициях не должна иметь острых кромок
и элементов, создающих возмущения потока. Измерительный прибор имеет встроенный
температурный датчик. Расстояние от выходного отверстия расходомера до других внешних
температурных датчиков должно составлять
≥ 5 DN. Используйте как можно более короткие
датчики, чтобы избежать возмущений профиля потока.
P иcyнoк 3-9: Струевыпрямитель
1 Прямой входной участок перед струевыпрямителем ≥ 2 DN
2 Струевыпрямитель
3 Прямой участок трубы между струевыпрямителем и измерительным прибором ≥ 8 DN
4 Минимальный прямой выходной участок ≥ 5 DN
