Монтаж
3
29
OPTISWIRL 4070
www.krohne.com
02/2013 - 4002182601 - MA OPTISWIRL 4070C R07 ru
3.6
Установка
3.6.1
Общие указания по установке
Перед тем как установить прибор необходимо выполнить следующие шаги:
• Удалите с прибора все транспортировочные предохранительные устройства и защитные
покрытия.
• Обратите внимание на то, чтобы уплотнительные прокладки были того же диаметра, что и
трубопровод.
• Обратите внимание на правильное направление потока в приборе. Оно указывается с помощью
стрелки на корпусе первичного преобразователя.
• В точках измерения с большими колебаниями температуры необходимо монтировать
расходомеры при помощи специальных болтов (stress bolts) по DIN 2510.
• Шпильки или болты с гайками в комплект поставки не входят.
• Необходимо удостовериться, что ответные фланцы расположены соосно и параллельно.
• При подготовке измерительной позиции примите во внимание точную монтажную длину
измерительного прибора при подготовке измерительной позиции.
Осторожно!
К монтажно-сборочным, пусконаладочным работам и к техническому обслуживанию прибора
допускается исключительно персонал, прошедший соответствующее обучение. Региональные
правила и нормы по охране труда подлежат неукоснительному соблюдению.
P

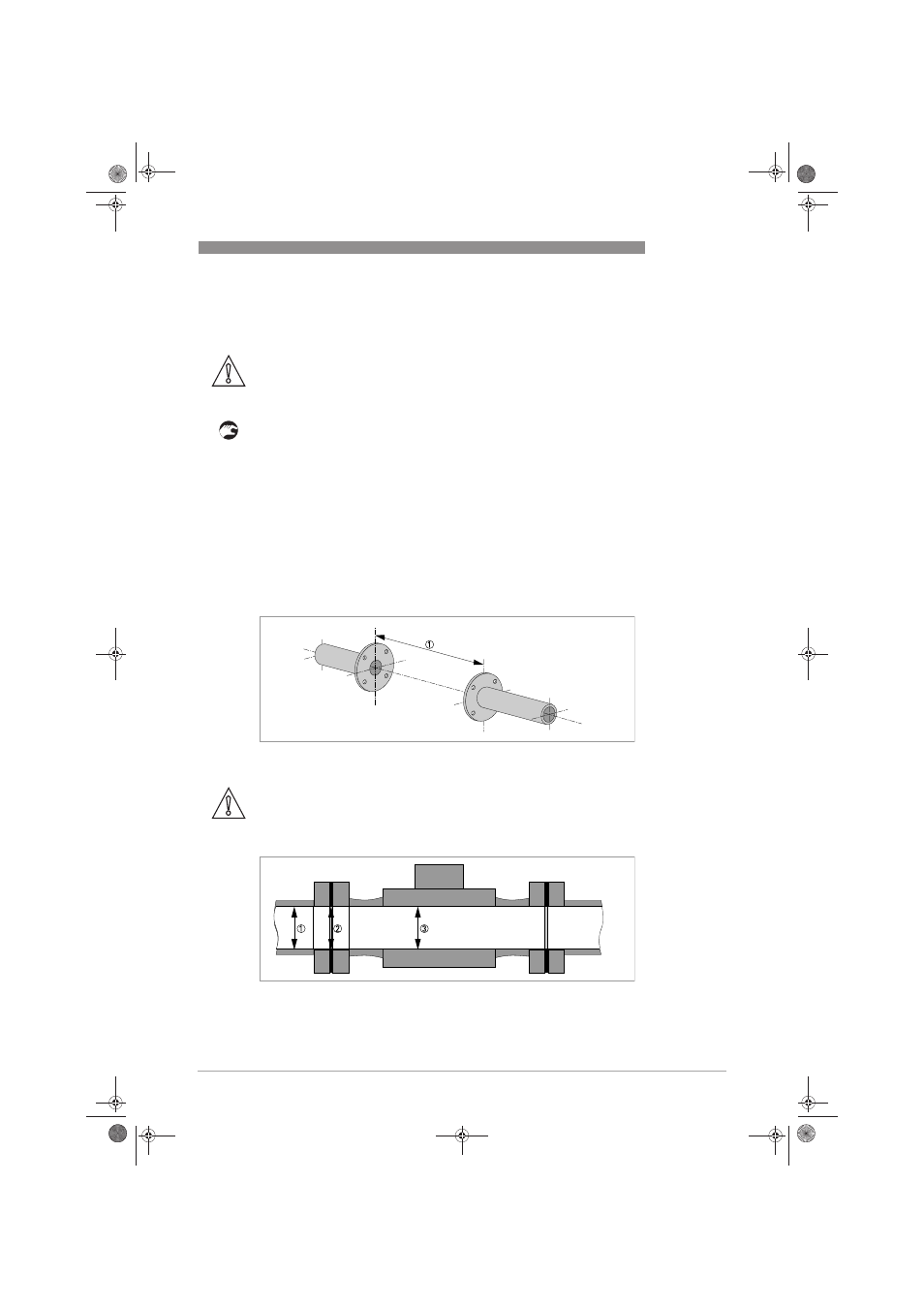

иcyнoк 3-10: Подготовка позиции измерения
1 Монтажная длина измерительного прибора + толщина уплотнительных прокладок.
Осторожно!
Внутренние диаметры трубопроводов, первичного преобразователя и уплотнительных
прокладок должны совпадать. Уплотнительные прокладки не должны заступать в поток.
P
иcyнoк 3-11: Внутренний диаметр
1 Внутренний диаметр присоединительного трубопровода
2 Внутренний диаметр фланца и уплотнительной прокладки
3 Внутренний диаметр первичного преобразователя
