Монтаж

3

27

OPTISWIRL 4070

www.krohne.com

02/2013 - 4002182601 - MA OPTISWIRL 4070C R07 ru

3.5

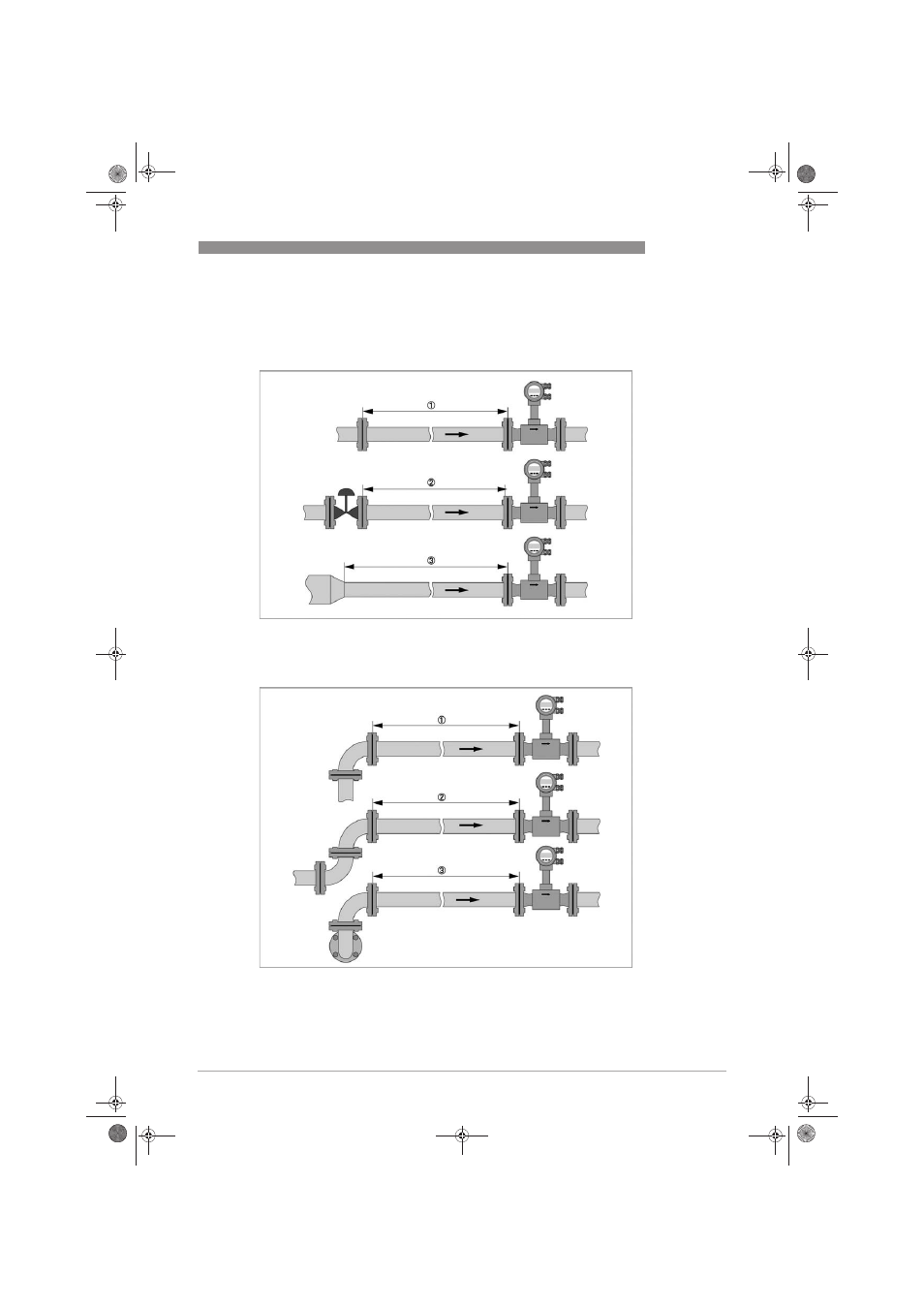

Входные и выходные участки

3.5.1

Минимальные входные участки

1 Общий входной участок при отсутствии помех потоку ≥ 20 DN
2 После регулирующего клапана ≥ 50 DN
3 После сужения трубопровода ≥ 20 DN

1 После одиночного 90°-изгиба трубопровода ≥ 20 DN
2 После двойного изгиба трубопровода 2х90° ≥ 30 DN
3 После двойного изгиба трубопровода 2х90°, расположенного в трёх плоскостях, ≥ 40 DN

MA_OPTISWIRL4070C_R07_ru_4002182601_PRT.book Page 27 Thursday, February 14, 2013 6:55 AM
