3
Монтаж
30
OPTISWIRL 4070
www.krohne.com 02/2013 - 4002182601 - MA OPTISWIRL 4070C R07 ru
3.6.2 Монтаж приборов фланцевого исполнения
• Используйте болты и крепёжные гайки 2 для присоединения измерительного прибора к фланцу с
одной стороны.
• При этом установите уплотнительные прокладки 1 между первичным преобразователем и
ответным фланцем и выровняйте их по центру.
• Проверьте соосное расположение уплотнительных прокладок, они не должны выступать в
трубопровод.
• Установите уплотнительную прокладку, болты и крепёжные гайки с другой стороны фланцевого
присоединения прибора.
• Выровняйте измерительный прибор и уплотнительные прокладки так, чтобы они были соосны.
• Затем постепенно затяните все гайки попарно по диагонали.

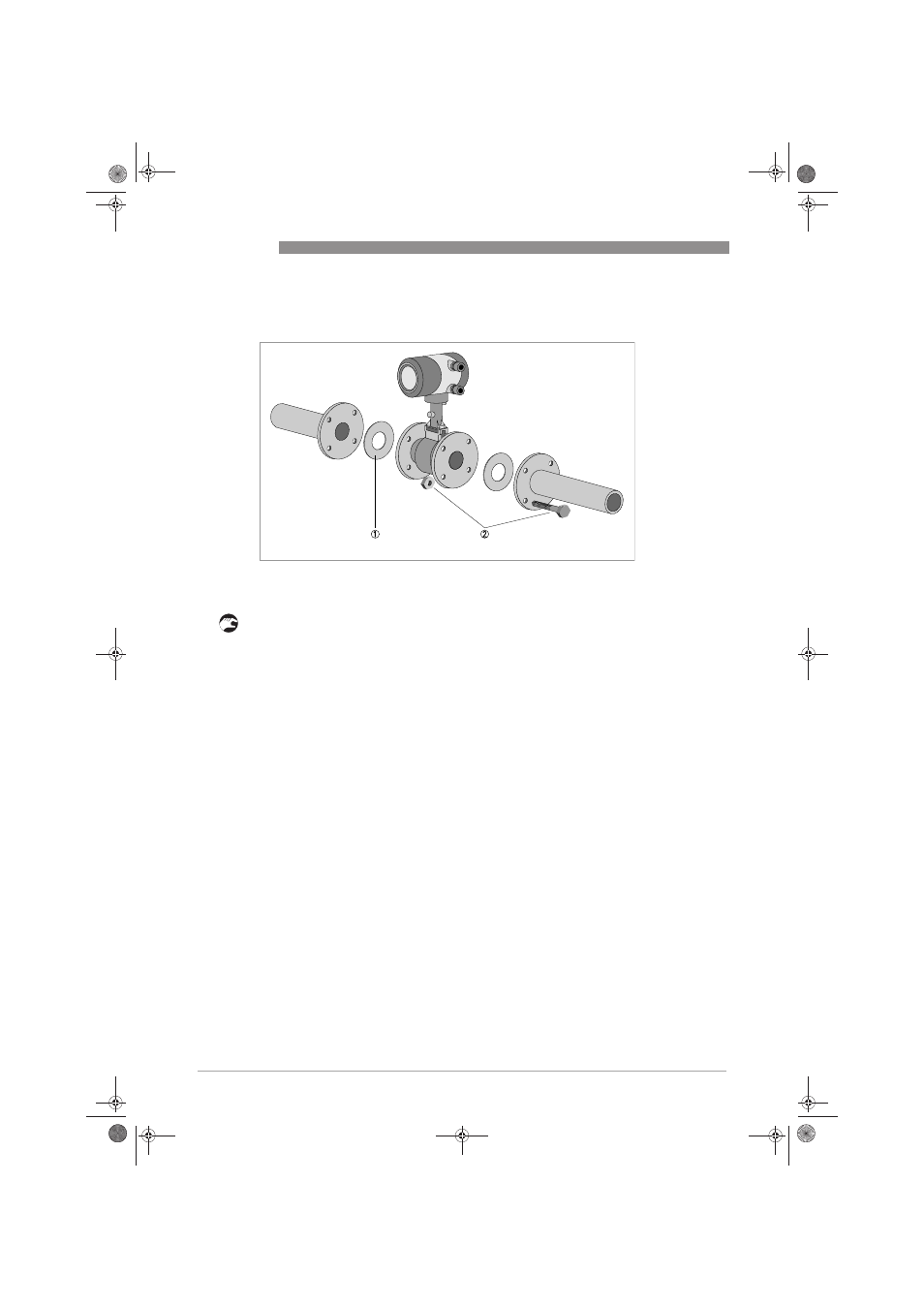

P иcyнoк 3-12: Монтаж приборов фланцевого исполнения
1 Уплотнительная прокладка
2 Болты с крепёжными гайками
