3.4.3
Трубопроводы с регулирующим клапаном
3.4.4
Предпочтительное положение при монтаже
Информация!
Для обеспечения бесперебойного и корректного измерения изготовитель рекомендует не
устанавливать измерительный прибор позади регулирующего клапана. Имеется опасность
образования завихрений, которые могут оказать негативное воздействие на результат
измерения.
P

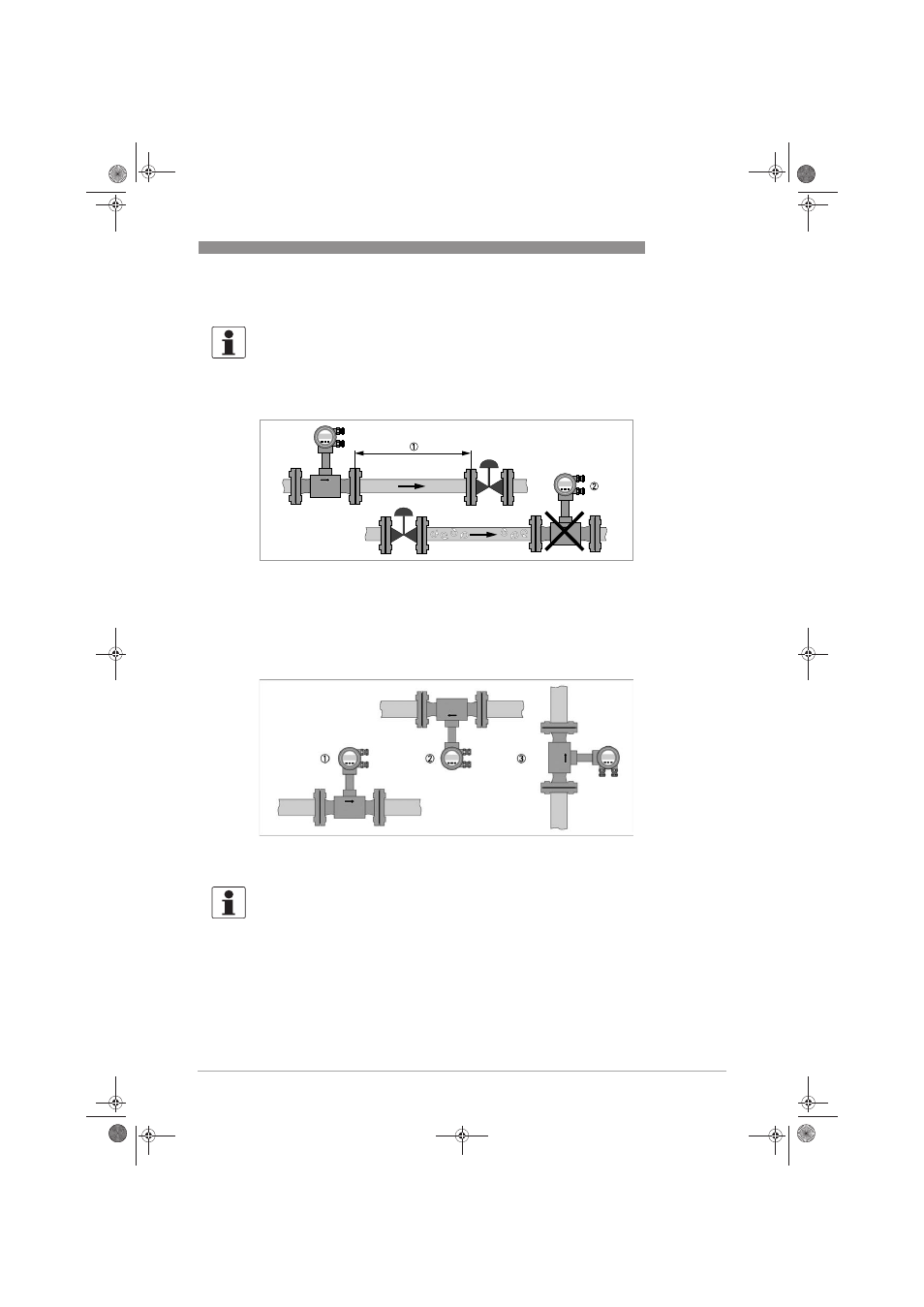

иcyнoк 3-4: Трубопровод с регулирующим клапаном
1 Требование: монтаж прибора перед регулирующим клапаном, расстояние ≥ 5 DN
2 Запрещается: монтаж прибора непосредственно после регулирующих клапанов, по причине образования завихрений.
Предпочтительное положение при монтаже
1 Над горизонтально расположенным трубопроводом
2 Под горизонтальным трубопроводом (недопустимо для трубопроводов, подверженных риску образования конденсата)
3 На вертикальном трубопроводе
Информация!
В зависимости от положения прибора при монтаже существует возможность необходимым
образом развернуть дисплей или корпус конвертера. Более подробную информацию смотрите в
разделе "Поворот дисплея" смотрите Поворот дисплея на странице 25.
