Монтаж
3
21
OPTISWIRL 4070
www.krohne.com
02/2013 - 4002182601 - MA OPTISWIRL 4070C R07 ru

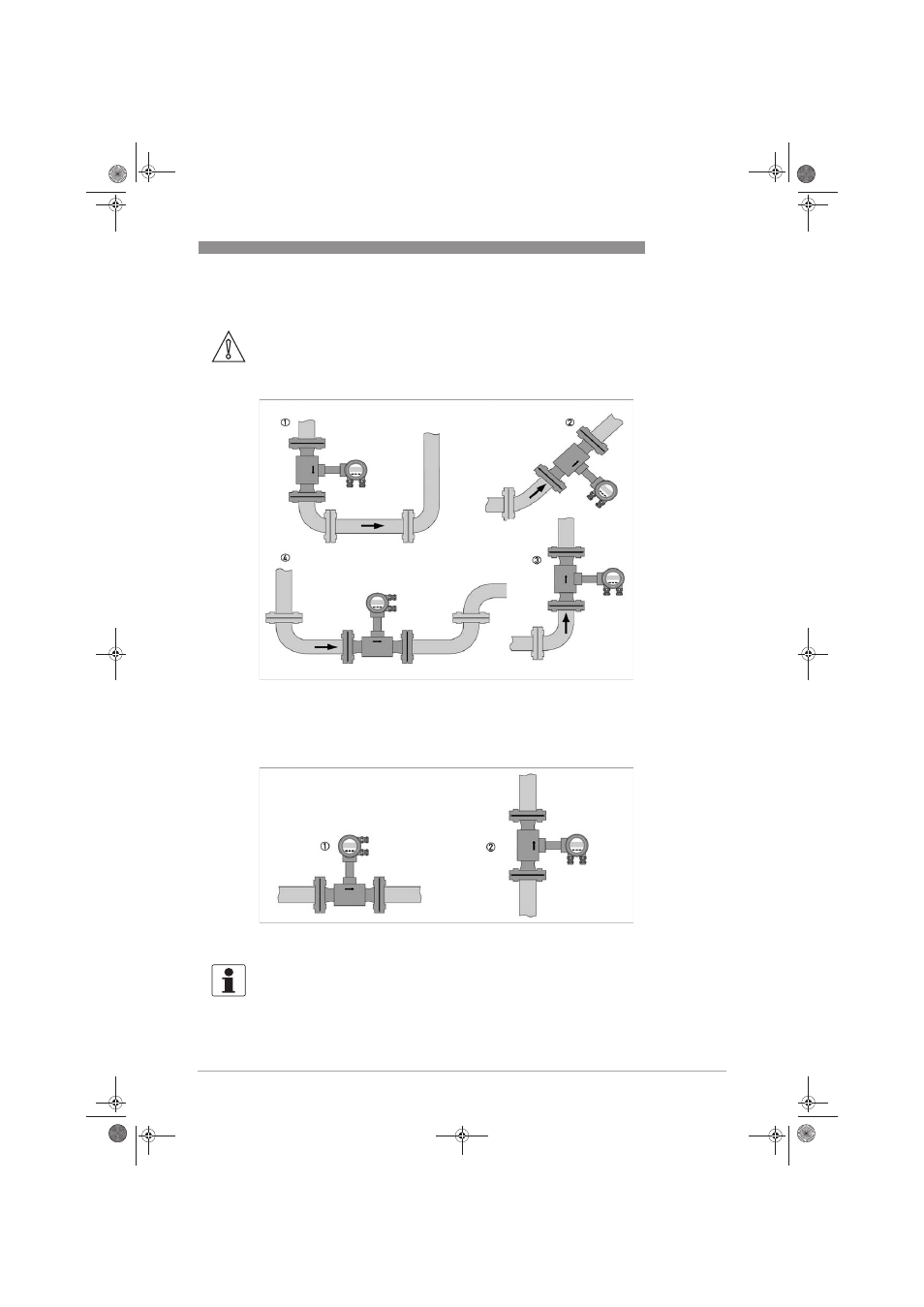

Требования к монтажу в случае измерений жидкостей
Осторожно!
Необходимо обязательно соблюдать требования по входным и выходным участкам.
1 При монтаже прибора на нисходящий трубопровод необходимо сразу за прибором установить восходящий участок
трубопровода.
2 Монтаж прибора на наклонном восходящем трубопроводе
3 Монтаж прибора в вертикальном восходящем трубопроводе
4 Монтаж прибора в нисходящий изгиб трубопровода
1 Над горизонтально расположенным трубопроводом
2 На вертикальном трубопроводе
Информация!
В зависимости от положения прибора при монтаже существует возможность необходимым
образом развернуть дисплей или корпус конвертeра.
