3.6.3
Монтаж приборов «сэндвич» - исполнения
• Проденьте первую шпильку 3 через отверстие 5 обоих фланцев.
• Навинтите гайки с шайбами с обеих сторон шпильки 3, но не затягивайте их.
• Установите вторую шпильку в отверстия 4.
• Установите первичный преобразователь 1 между обоими фланцами.
• Вставьте уплотнительные прокладки 6 между первичным преобразователем 1 и фланцами и
выровняйте их по оси.
• Проверьте соосность и параллельность фланцев.
• Установите оставшиеся шпильки, шайбы и гайки. Не затягивайте их на данном этапе.
• Поверните центрирующее кольцо 2 против часовой стрелки и отцентрируйте прибор.
• Проверьте соосностье расположения уплотнительных прокладок 6, они не должны заступать в
трубопровод.
• Затем постепенно затяните все гайки попарно по диагонали.
P

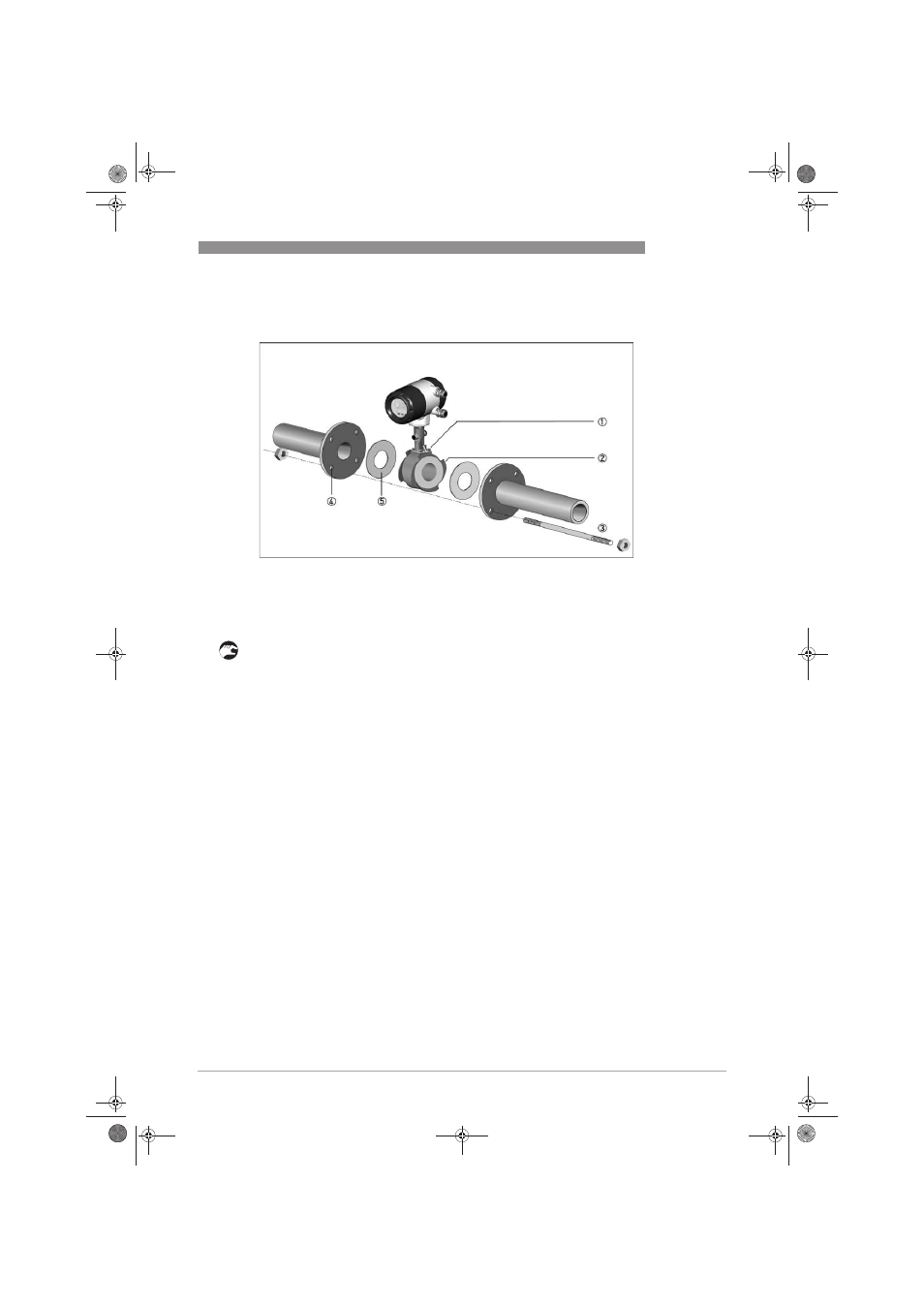

иcyнoк 3-13: Монтаж с использованием центрирующих колец
1 Первичный преобразователь
2 Центрирующее кольцо
3 Болты с крепёжными гайками
4 Отверстие
5 Уплотнительная прокладка
