2. Основные настройки коммутатора
36
www.qtech.ru
Root
Node(2)
Node(1)
Node(1)
Object(1)
Node(1)
Node(2)
Object(1)
Object(2)

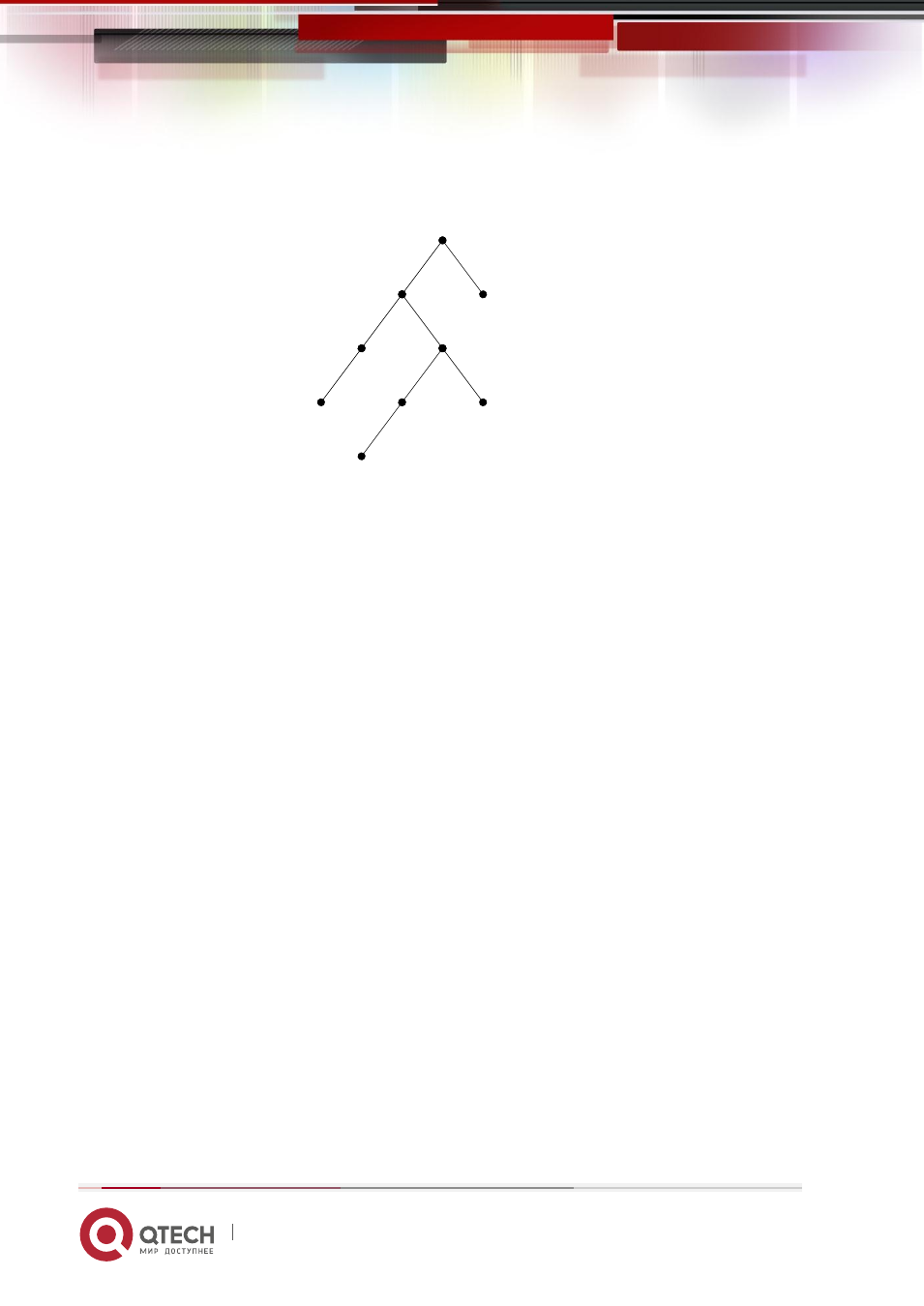

Пример дерева ASN.1
На этом рисунке OID объекта А является 1.2.1.1. NMS может найти этот объект через этот
уникальный OID и получить стандартные переменные объекта. MIB определяет набор
стандартных переменных для мониторинга сетевых устройств, следуя этой структуре.
Если информация о переменных MIB агента должна быть просмотрена, необходим
запуск программного обеспечения просмотра MIB на NMS. MIB в агенте обычно состоит
из публичного MIB и частного MIB. Публичный MIB содержит открытую информацию
управления сетью, которая может быть доступна для всех NMS, частный MIB содержит
конкретную информацию, которая может быть просмотрена и контролируется
поддержкой производителя.
MIB-I [RFC1156] была первой реализацией публичных MIB SNMP, и была заменена MIB-II
[RFC1213]. MIB-II расширяет MIB-I и сохраняет OID для MIB деревьев в MIB-I. MIB-II,
содержит вложенные деревья, которые также называются группами. Объекты в этих
группах охватывают все функциональные области в управлении сетью. NMS получает
информацию об управлении сетью просматривая MIB на SNMP агенте.
Коммутатор может работать в качестве SNMP агента, а также поддерживает SNMP v1/v2c
и SNMP v3. Также коммутатор поддерживает базовые MIB-II, RMON публичные MIB и
другие публичные MID, такие как Bridge MIB. Кроме того, коммутатор поддерживает
самостоятельно определенные частные MIB.
2.4.3 Введение в RMON
RMON является наиболее важным расширением стандартного SNMP протокола. RMON
является набором определений MIB и используется для определения стандартных
средств и интерфейсов для наблюдения за сетью, позволяет осуществлять связь между
терминалами управления SNMP и удаленными управляемыми коммутаторами. RMON
обеспечивает высокоэффективный метод контроля действий внутри подсети.
MID RMON состоит из 10 групп. Коммутатор поддерживает наиболее часто используемые
группы 1, 2, 3 и 9:
