Коммутатор C:
Switch(config)# gvrp
Switch(config)#vlan 100
Switch(Config-Vlan100)#switchport interface ethernet 1/0/2-6
Switch(Config-Vlan100)#exit
Switch(config)#interface ethernet 1/0/11
Switch(Config-If-Ethernet1/0/11)#switchport mode trunk
Switch(Config-If-Ethernet1/0/11)# gvrp
Switch(Config-If-Ethernet1/0/11)#exit
17.2.4 Устранение неисправностей GVRP
Счетчик GARP, установленный на транковых портах на обоих концах магистральной
линии должен быть одинаковым, в противном случае GVRP не сможет работать
нормально. Рекомендуется избегать одновременной работы протоколов GVRP и RSTP на
узле. Если требуется включить протокол GVRP, необходимо сначала выключить функцию
RSTP на портах.
17.3 Конфигурирование туннеля Dot1Q
17.3.1 Общие сведения о туннелях Dot1q
Туннель Dot1q, также называемый QinQ (802.1q-in-802.1q), является расширением
протокола 802.1q. Основная идея заключается в упаковке метки клиентского VLANа
(CVLAN tag) в метку VLANа сервис-провайдера (SPVLAN tag). Пакет с двумя метками VLANа
передается через магистральную сеть интернет-провайдера, таким образом обеспечивая
простой туннель второго уровня для пользователя. Это просто и легко для управления,
применимо только на статических конфигурациях и специально адаптировано для
небольших офисных или метро-сетей, использующих коммутаторы третьего уровня как
магистральное оборудование.
Транковое
соединение
Транковое
соединение
Асимметричное
подключение к
порту
Асимметричное
подключение к
порту
Клиентские
сети2
Клиентские
сети1
CE1
CE2
PE1
P
PE2
Магистраль
На порту PE2,
принадлежащем VLAN3,
включен режим QINQ
На порту PE1,
принадлежащем VLAN3,
включен режим QINQ
На клиентском транковом
порту VLAN200-300
На клиентском транковом
порту VLAN200-300

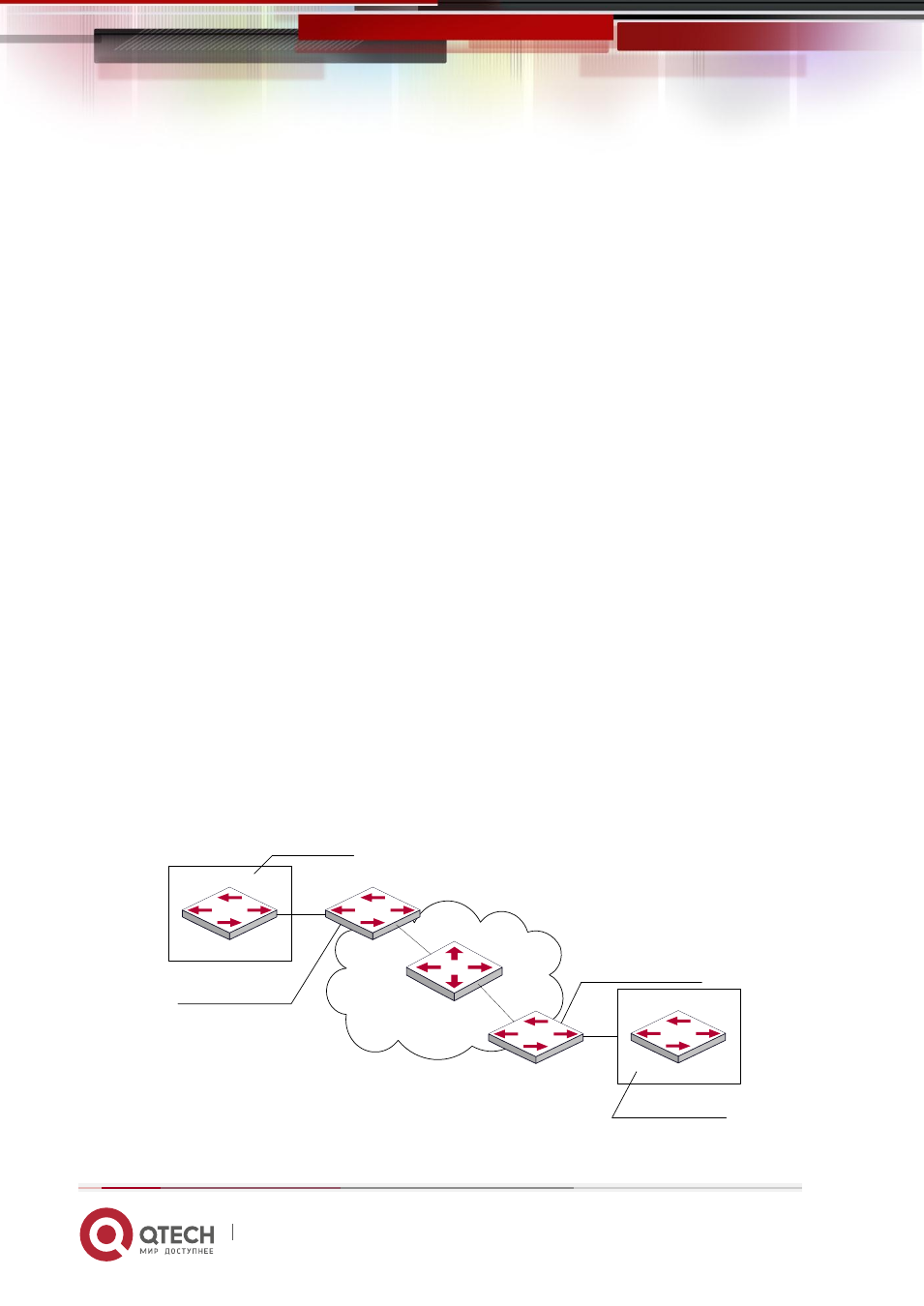

Межсетевое взаимодействие на основе Dot1q туннеля
