Страница 192
Руководство пользователя
22. Конфигурирование гибкого QinQ
192
www.qtech.ru
Режим глобального конфигурирования
service-policy input <policy-map-name> vlan <vid>
no service-policy input <policy-map-name> vlan <vid>
Применяет карту политик к VLANу Команда
NO отменяет применение указанной карты
политик к порту.
4. Показывает привязку карты политик гибкого QinQ к порту
Команда
Описание
Режим администратора
show mls qos {interface [<interface-id>]
Показывает конфигурацию гибкого QinQ на
порту.
22.3 Пример применения гибкого QinQ

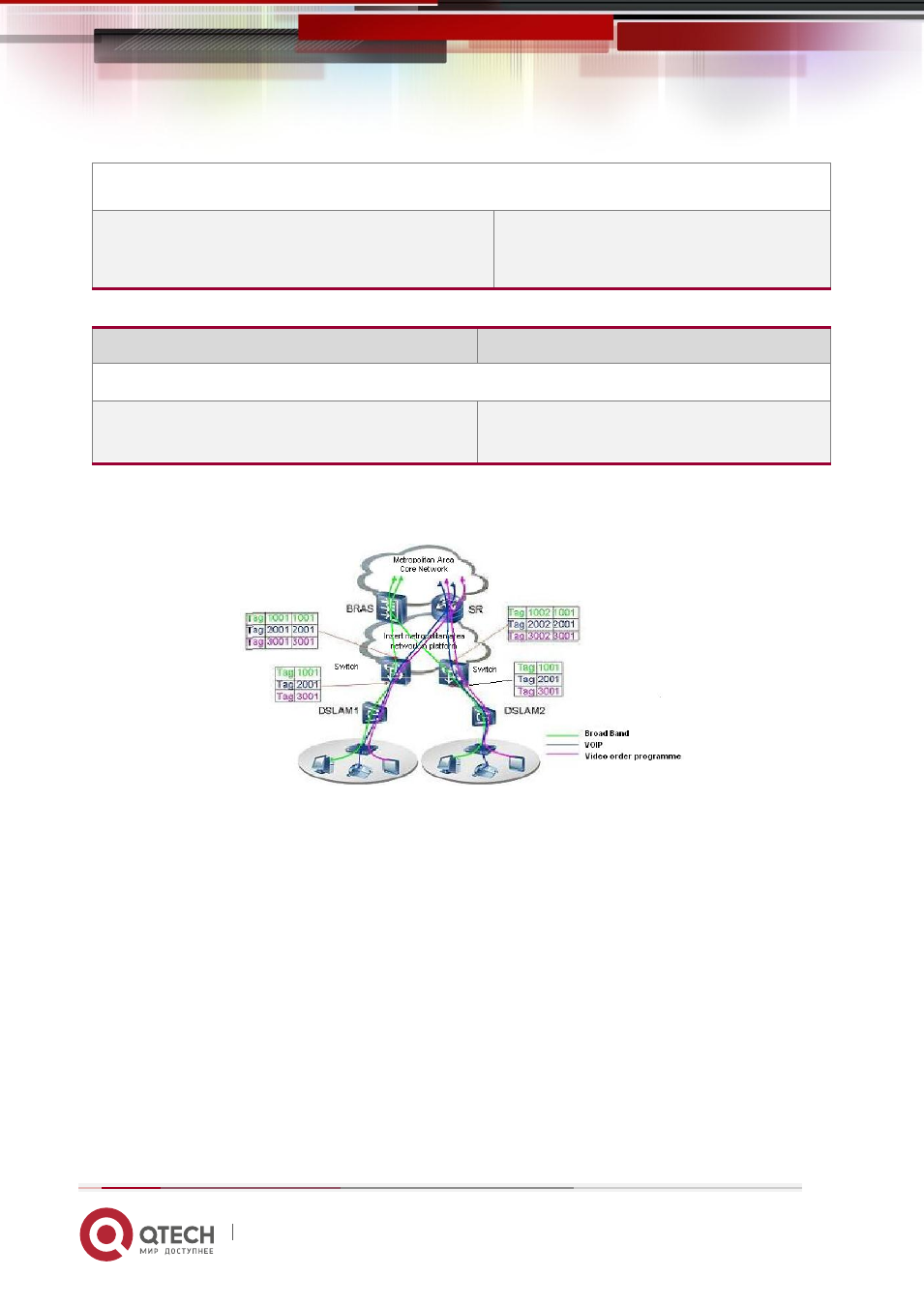

Топология применения гибкого QinQ
Как показано на рисунке, первый пользователь использует три VLANа c метками 1001,
2001, 3001 соответственно на DSLAM1. VLAN1001 соответствует широковещательной сети,
VLAN2001 соответствует VOIP, VLAN3001 соответствует VOD. На соответствующем порту
сети, имеющем функцию QinQ, пакеты будут формироваться с разными внешними
метками в соответствии с VLAN ID пользователя. Пакет с меткой 1001 будет паковаться во
внешнюю метку 1001 непосредственно (эта метка уникальна на данной сети), получит
метку «широковещательная сеть - VLAN1001» и классифицирована на устройстве BRAS
(центр хранения конфигурации). Пакеты с метками 2001 (или 3001) будут паковаться с
внешней меткой 2001 (или 3001) и классифицируются на устройстве SR в соответствии с
правилами потоков. Второй пользователь может использовать различные метки VLANов
на DSLAM2. Замечание: применяемые метки VLANов для второго пользователя могут
быть такими же, как для первого пользователя и пакеты с этими метками так же пакуются
во внешнюю метку. На рисунке выше, внешняя метка для второго пользователя
отличается от метки первого пользователя в соответствии с расположением DSLAM и
расположением пользователя.
