Руководство пользователя
13. Настройка bpdu-tunnel 102
www.qtech.ru
13 НАСТРОЙКА BPDU-TUNNEL
13.1 Введение в bpdu-tunnel
BPDU Tunnel является технологией второго уровня. Это позволяет пакетам протоколов
второго уровня географически распределенных частных сетей прозрачно передаваться по
специальным туннелям через сеть поставщика услуг.
13.1.1 Функции bpdu-tunnel
В приложени MAN, множественные ветви корпорации могут соединяться с друг с другом
по сети оператора. VPN предоставляет возможность оператору включать географически
распределенные сети в одну локальную сеть LAN, поэтому поставщику услуг нужно
предоставить функцию туннелирования, а именно информационных данных,
поступающих от пользовательской сети и передачи их друго сети некоторой корпорации
через сеть оператора. Для поддержания локальной концепции, необходима не только
передача данных от пользовательских частных сетей через туннель, но так же передача
пекетов протоколов второго уровня от пользовательских сетей.
13.1.2 Создание bpdu-tunnel
Специальные линии используются оператором для создания пользовательских сетей
второго уровня. В результате, пользовательская сеть разбивается на части по различные

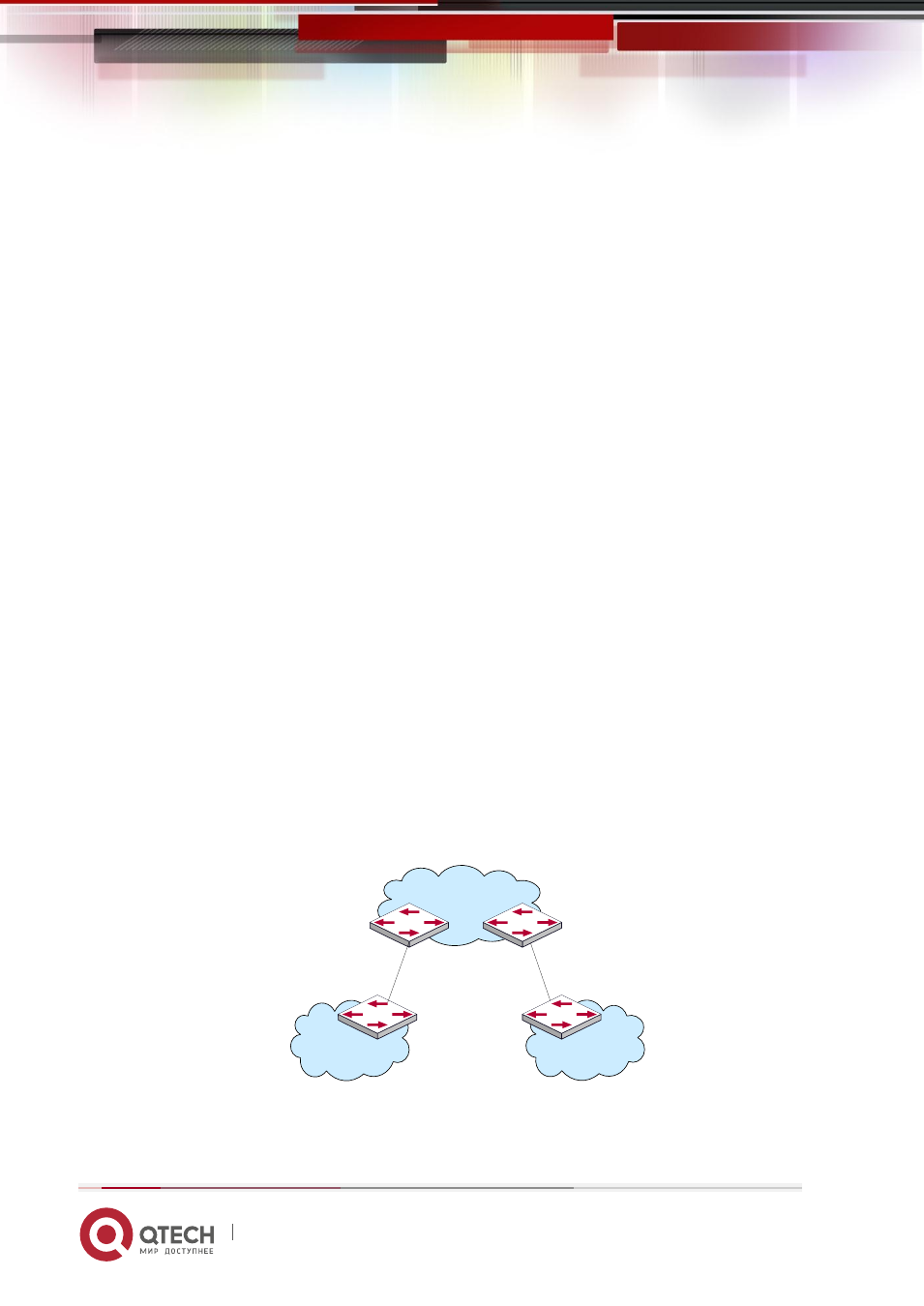

стороны сетевого провайдера. Как показано на рисунке, пользователь А имеет два
устройства (CE1 и CE2) и оба этих устройства принадлежат к некоторому VLAN.
Пользовательская сеть разделена на сеть 1 и сеть 2, которые соединяются через сеть
провайдера. Когда пакеты протокола уровня 2 не могут быть реализованы через сеть
поставщика услуг, то пользовательская сеть не может обработать вычисление
независимого протокола второго уровня (для примера: вычисление spanning tree), таким
образом сети влияют друг на друга.
ISP network
PE2
PE1
CE2 CE1
Пользователь А
Сеть 1 VLAN 100
Пользователь А
Сеть 2 VLAN 100
Применение BPDU-туннеля
