Руководство пользователя
29. Конфигурация самообращенного ARP (Gratuitous ARP)
231
www.qtech.ru
29.3 Пример конфигурации самообращенного ARP
PC3
PC4
PC6
PC1
PC2
Коммутатор
Interface vlan1
192.168.14.254
255.255.255.0
Interface vlan10
192.168.15.254
255.255.255.0

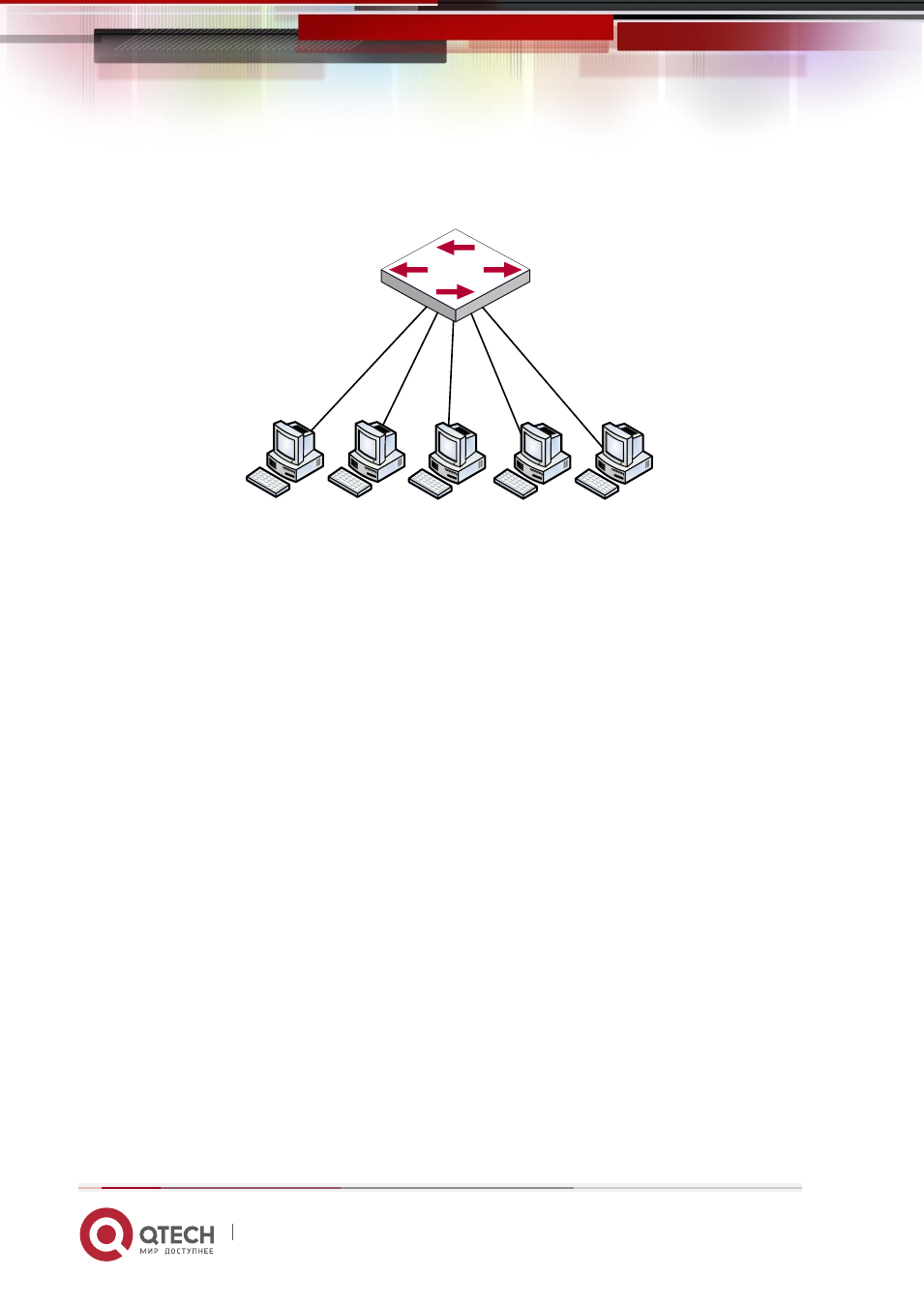

Пример настройки самообращенного ARP
Для топологии сети, показанной на рисунке, интерфейс коммутатора VLAN10 имеет IP
адрес 192.168.15.254 и маску сети 255.255.255.0. Три компьютера – PC3, PC4, PC5 –
подключены к этому интерфейсу. Интерфейс VLAN1 имеет IP адрес 192.168.14.254 и
маску сети 255.255.255.0. Два компьютера – PC1 и PC2 - подключены к этому интерфейсу.
Самообращенный ARP включается следующий конфигурацией:
Оба интерфейса используют самообращенный ARP.
Switch(config)#ip gratuitous-arp 300
Switch(config)#exit
Самообращенный ARP настроит только для одного интерфейса.
Switch(config)#interface vlan 10
Switch(Config-if-Vlan10)#ip gratuitous-arp 300
Switch(Config-if-Vlan10)#exit
Switch(config) #exit
29.4 Поиск неисправностей самообращенного ARP
Самообращенный ARP выключен по умолчанию. Когда самообращенный ARP включен,
отладочную информацию можно получить, используя команду «debug ARP send».
Если самообращенный ARP включен глобально, он может быть выключен только
глобально. Если самообращенный ARP включен на интерфейсе, он может быть выключен
только на интерфейсе.
