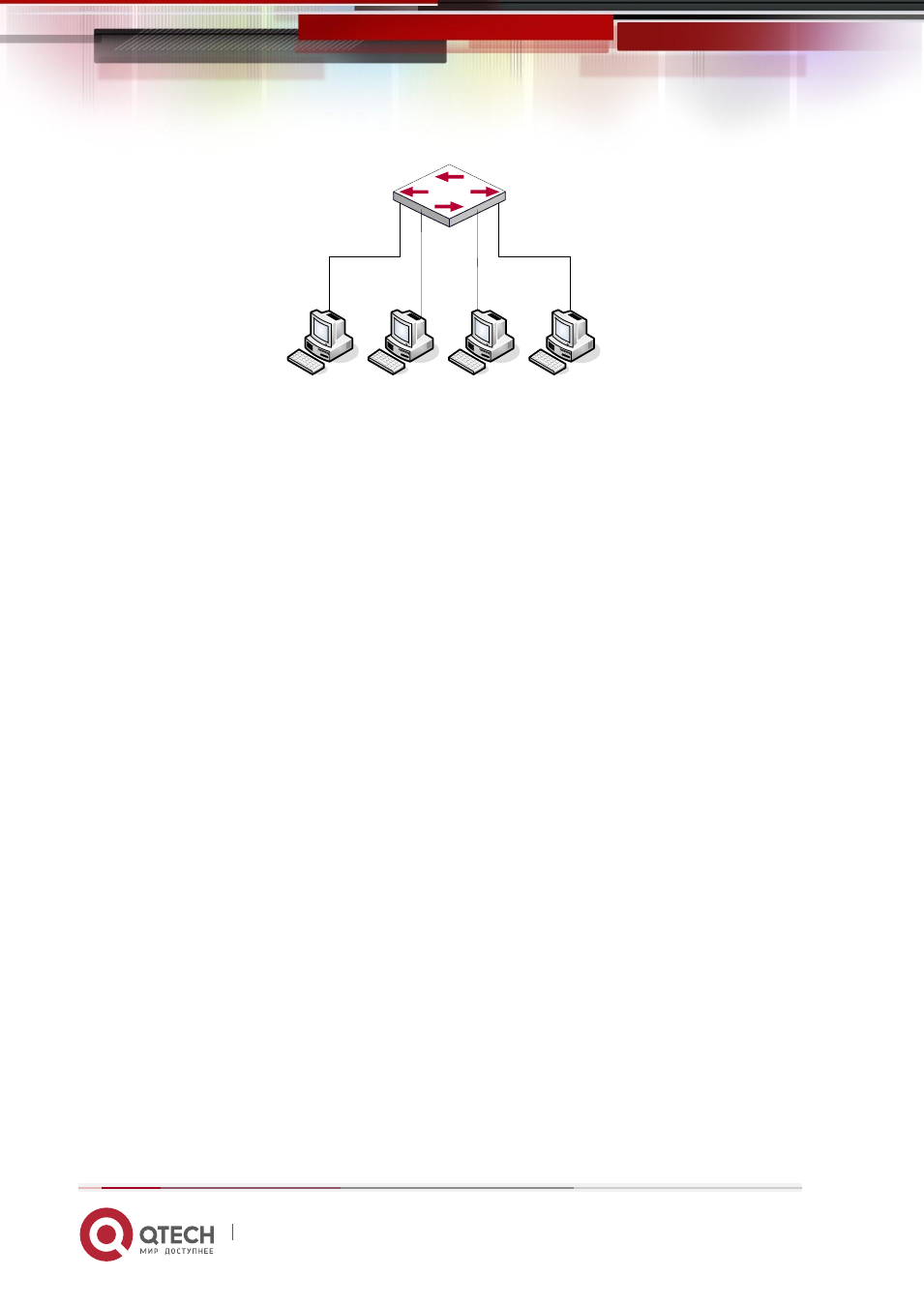

Типичный пример конфигурации таблицы МАС адресов
Сценарий:
Четыре компьютера, как показано на рисунке, подключены к портам 1/0/5, 1/0/7, 1/0/9,
1/0/11 коммутатора. Все 4 компьютера принадлежат по умолчанию VLAN1. В
соответствии с требованиями к сети, включено обучение динамическим адресам. РС1
содержит важные данные, и недоступен для других компьютеров из других физических
сегментов; РС2 и РС3 статически приписаны к портам 1/0/7 и 1/0/9, соответственно.
Этапы конфигурации показаны ниже:
1. Установка МАС адреса 00-01-11-11-11-11 РС1 как фильтруемого.
Switch(config)#mac-address-table static 00-01-11-11-11-11 discard vlan 1.
2. Установка статической связи для РС2 и РС3 с портами 1/0/7 и 1/0/9
соответственно.
Switch(config)#mac-address-table static address 00-01-22-22-22-22 vlan 1
interface ethernet 1/0/7
Switch(config)#mac-address-table static address 00-01-33-33-33-33 vlan 1
interface ethernet 1/0/9
18.4 Устранение неисправностей с таблицей МАС адресов
Если при использовании команды show mac-address-table, было выяснено, что на порту
произошел сбой оучения MAC адресам устройств, подключенных к нему. Возможные
причины:
•
Подключенный кабель поврежден;
•
На порту включен Spanning Tree в статусе «discarding» или порт только что
подключился и Spanning Tree пока в статусе вычисления дерева. Дождитесь,
пока вычисление структуры закончится и порт обучится МАС адресу;
•
Если проблемы, описанные выше, не обнаружены, проверьте порт
коммутатора и свяжитесь с тех.поддержкой для решения проблемы.
